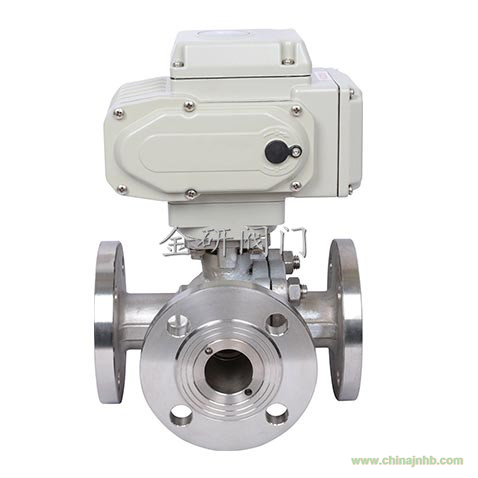

電動三通球閥是由CWR系列智能式執行機構和三通球閥組成，是一種旋轉類切斷調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。
兩閥座密封三通球閥具有結構緊湊、外型美觀、密封性能好。它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。四閥座密封三通球閥具有造型美觀、結構緊湊合理。它不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
執行標準
1.設計和制造：GB／T12237989； APl608。
2.檢驗和試驗：GB／T13927992； APl 598。
3.法蘭連接：JB／T79]一2994； ASME／ANSI B165。
4.結構長度：JD-2002
主要零件材料
|
閥體＼閥蓋
|
GB
|
WCB
|
ZGlCrl8Ni9Ti
|
ZGOCfl8Nil2M02Ti
|
|
ASTM
|
WCB
|
CF8
|
CF8M
|
|
球體
|
? GB
|
2Cfl3
|
1Cfl8Ni9Ti
|
0Cfl8Ni12M02Ti
|
|
ASTM
|
420
|
304
|
316
|
|
閥桿
|
GB
|
2Crl3
|
1Crl8Ni9Ti
|
0Crl8Ni12M02Ti
|
|
ASTM
|
420
|
304
|
316
|
|
閥座＼密封面
|
GB
|
聚四氟乙烯
|
對位聚苯
|
聚四氟乙烯
|
對位聚苯
|
聚四氟乙烯
|
對位聚苯
|
|
ASTM
|
聚四氟乙烯
|
對位聚苯
|
聚四氟乙烯
|
對位聚苯
|
聚四氟乙烯
|
對位聚苯
|
|
填料
|
GB
|
聚四氟乙烯
|
柔性石墨
|
聚四氟乙烯
|
柔性石墨
|
聚四氟乙烯
|
柔性石墨
|
|
ASTM
|
聚四氟乙烯
|
柔性石墨
|
聚四氟乙烯
|
柔性石墨
|
聚四氟乙烯
|
柔性石墨
|
|
螺栓
|
GB
|
35
|
0Crl8Ni9
|
0Crl8Ni9
|
|
ASTM
|
A193B7
|
A320-B8
|
A320-B8
|
|
螺母
|
GB
|
45
|
0Cfl8Ni9
|
0Crl8Ni9
|
|
ASTM
|
A1942H
|
A194-8
|
A194-8
|
產品尺寸
|
|
技術參數和性能
|
ODL系列電動執行機構技術參數
|
閥 體 參 數
|
|
電源
|
AC110、220、380V/DC24、220V
|
公稱通徑
|
DN15～200mm
|
|
輸出力矩
|
50N·M～2000N·M
|
公稱壓力
|
PN1.6、2.5、4.0、6.4MPa
|
|
任選功能
|
開關型、觸點型、開度信號、智能型
|
閥軸材質
|
不銹鋼
|
|
動作范圍
|
0～90°±5°
|
閥體材質
|
球墨鑄鐵、碳鋼、304/316/316L不銹鋼
|
|
動作時間
|
15秒/30秒/60秒
|
球體材質
|
304/316/316L不銹鋼
|
|
環境溫度
|
-30°～60°
|
閥座密封
|
PTFE、PPL、金屬密封
|
|
手動操作
|
附帶手柄操作
|
溫 度
|
PTFE≤180℃、PPL≤350℃、金屬密封≤450℃
|
|
限 位
|
電氣、機械二重限位
|
適用介質
|
水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
|
|
防護等級
|
IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選)
|
|
輸入信號
|
0-10，1-5VDC/4-20mA(智能型)
|
特 點
|
連線簡單、流向切換、阻力小、動作穩
|
|
公稱通徑DN
|
L
|
L1
|
H
|
D
|
D1
|
額定功率
|
額定電流
|
|
壓力
|
1.6/2.5
|
1.6/2.5
|
1.6/2.5
|
1.6/2.5
|
1.6/2.5
|
|
|
|
15
|
150
|
155
|
256
|
95
|
65
|
15W
|
0.2A
|
|
20
|
160
|
155
|
260
|
105
|
75
|
15W
|
0.2A
|
|
25
|
180
|
155
|
266
|
115
|
86
|
15W
|
0.2A
|
|
32
|
200
|
155
|
270
|
140
|
100
|
15W
|
0.2A
|
|
40
|
220
|
208
|
312
|
150
|
110
|
25W
|
0.5A
|
|
50
|
240
|
208
|
325
|
165
|
125
|
25W
|
0.5A
|
|
65
|
260
|
208
|
336
|
185
|
145
|
25W
|
0.5A
|
|
80
|
280
|
256
|
365
|
200
|
160
|
50W
|
0.8A
|
|
100
|
320
|
256
|
400
|
215/230
|
180/190
|
90W
|
1.0A
|
|
125
|
380
|
256
|
420
|
245/270
|
210/220
|
90W
|
1.0A
|
|
150
|
440
|
288
|
440
|
280/300
|
240/250
|
120W
|
1.2A
|
|
200
|
550
|
288
|
470
|
335/360
|
295/310
|
150W
|
1.2A
|
|
