MSY-180型錨索張拉機具（錨索錨固力檢測儀）使用說明書
1. 概述
MSY-180型錨索張拉機具，是測定錨索錨固力的一種檢測工具。它對錨噴支護工程以及各種錨索的研究、工程質量檢驗具有重大作用。

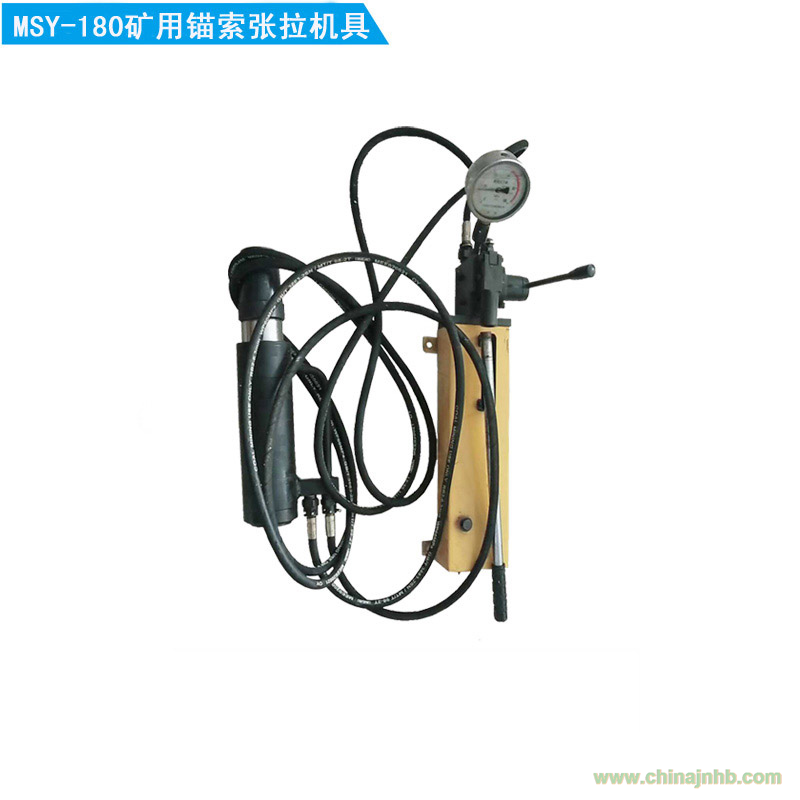

MSY-180型錨索張拉機具由雙速換向油泵、高壓油管總成、錨索拉拔器組成，具有體積小、重量輕、攜帶方便、操作簡單、安全等特點，廣泛應用于煤炭、國防、隧道及交通運輸?shù)雀鞣N施工現場。雙速換向油泵還可單獨作為輸送小流量高壓油的動力源。
2. 技術性能
2.1 雙速換向油泵
額定壓力 63MPa 操作阻力 <50KN
供油方式 雙速換向 柱塞直徑 Ф25、Ф12
額定儲油 1L 高速排油 ≈8mI/次
單機重量 7.5kg 低速排油 ≈2mI/次
2.2 錨索拉拔器
最大壓力 63MPa 最大拉力 180KN
額定壓力 60MPa 額定拉力 150KN
活塞行程 150mm 活塞面積 25cm2
單臺重量 8kg
2.3 高壓油管總成
油管長度 ≈6M 內徑尺寸 Ф6
額定壓力 ≥60MPa 破斷壓力 ≥210MPa
單根重量 3.6kg
2.4 快速接頭、快速接頭座
額定壓力 ≥100MPa 額定流量 6.3I/min
爆破壓力 ≥400MPa 壓力損失 <0.2Mpa
2.5 壓力表（MPa）——拉力（KN）換算
1Mpa ===> 2.5 KN
3. 結構概述
3.1雙速換向油泵
雙速換向油泵主要由快速插頭座、快速插頭、壓力表、泵體、換向手柄、儲油器、腳踏支架、加油孔蓋、壓桿手柄等組成。在泵體內部設有進、排油閥、順序閥、卸荷閥等。
雙速換向油泵的特點是有雙柱塞組成。當油泵工作時，雙柱塞同時作功，快速輸油。當壓力達到設定壓力時，大柱塞吸入的油通過順序閥返回儲油器，小柱塞繼續輸油至額定壓力。這樣既提高了效率，又減少了工作阻力。
當油泵需要換向時，扳動換向卸荷手柄順時針旋緊，泵體上端（快速接頭座）輸出壓力油，泵體下端（快速接頭）回油。
當換向卸荷手柄逆時針旋緊時，泵體上端（快速接頭座）回油，泵體下端（快速接頭）輸出壓力油。
當換向卸荷手柄旋松時，油泵卸荷。
3.2錨索拉拔器
錨索拉拔器主要由快速接頭座、快速接頭、手柄、油缸、支撐座等組成。在活塞內部設有漲緊錨索的卡具。拉拔器的油缸是一雙作用油缸，當壓力油通過快速接頭座進入油缸時，活塞向前運動，拉拔開始。當壓力油通過快速接頭進入油缸時，活塞退回，卡具自動張開。
3.3更換不同的支撐座，可取下安裝后的錨索卡頭。
3.4高壓油管總成
高壓油管總成主要由快速接頭、壓接管、高壓油管、快速接頭座等組成。管路的連接采用快速接頭。該接頭采用鋼球閉鎖徑向密封。接頭內帶有單向閥芯，接頭分離時，能自動迅速地封閉管道，油液不外漏。用戶在使用過程中，不用任何工具就可快速拆裝，并可任意接長。
4.使用工作過程
4.1檢查油量
擰開雙速換向油泵后端的加油孔蓋，檢查油量。如果油不滿，應及時補充。（應加入L-HM32#抗磨液壓油）
4.2工作過程
首先將油泵換向卸荷手柄松開，再取下油泵、錨索拉拔器及快速接頭座上的防塵帽，然后將雙速換向油泵、錨索拉拔器用高壓油連接起來。這時應用手輕推快速接頭前端的外套，（滾花處）將高壓油管的快速接頭插入快速接頭座上，快速接頭座前端的外套在彈簧的作用下復位。檢查連接可靠后，逆時針旋緊泵體上的換向卸荷手柄，上下?lián)u動壓桿手柄，用力要均勻，不能用力過猛。觀察錨索拉拔器油缸中的活塞是否伸出。這時順時針旋緊換向卸荷手柄，油泵換向活塞縮回。初次使用可反復幾次，以便排出系統中混入的空氣。當檢查無誤后，逆時針旋緊換向卸荷手柄，再搖動壓桿手柄，壓力逐漸升高。當壓力達到63MPa時達到額定壓力。
5.使用注意事項
5.1本產品應使用L-HM32#抗磨液壓油，最佳使用環境溫度為-20℃—+45℃。嚴禁以酒精、乳化液、普通機油、剎車油等作為液壓油使用。
5.2 連接管路時，快速接頭和快速接頭座上不能有影響油質的塵埃。取下快速接頭時，要先檢查換向卸荷手柄是否松開。不能帶壓強行取下管子，以免發生危險。
5.3 快速接頭、快速接頭座、高壓油管都是承受高壓的部件，因此要保護好，不能碰壞和砸傷，也不能用扳手半扳接頭上的扣壓管，以防扣壓部分松動而影響密封和正常工作。
5.4油泵的額定壓力為63MPa，最大可達75MPa。為提高壓力表的使用壽命，使用時一般壓力不超過63MPa。如工作需要，可更換大量程壓力表（100MPa）。
5.5 運輸或攜帶時，需要取下高壓油管，檢查換向卸荷手柄是否松開，然后輕推快速接頭座的外套，拔下快速接頭。油管兩端的快速接頭、快速接頭座可插在一起，避免污染或損害密封。
5.6 應經常用干凈的煤油清洗油泵、油缸、接頭及管路，并及時更換液壓油，以延長產品的使用壽命和保證正常工作。
