KJ616(A)煤礦頂板動態監測系統 ------綜采支架工作阻力監測子系統

綜采支架工作阻力監測系統KJ616(A)用于煤礦綜采工作面的支護工作阻力在線監測。壓力監測傳感器可現場實時顯示支架工作阻力。無線數據傳輸子站控制巡測下位壓力監測傳感器，數據傳輸子站的數據通過有線的形式發送到上位監測分站。 數據傳輸分站的數據再通過有線的形式發送到上位監測主站。
 綜采支架工作阻力監測系統中的數據傳輸分站采用配套 KDW28-18 型隔爆兼本安電源供電。頂板壓力無線監測傳感器通過本安型電池組供電。

每個最小功能子系統包括：礦用本安型數據傳輸分站、礦用本安型數據傳輸子站、隔爆兼本安型供電電源、頂板壓力無線監測傳感器組成。每臺數據傳輸分站下位可監測 50 個無線壓力監測傳感器.多個測區的綜采系統可以通過本安型分站上位總線級連擴展多個本安型分站，組成多分站的綜采監測系統。

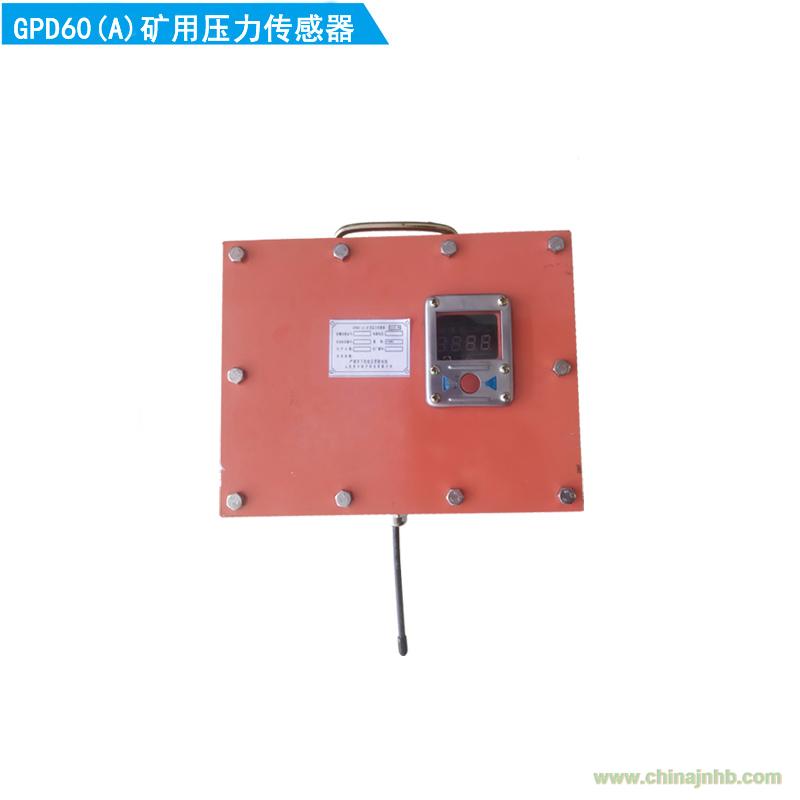

壓力監測傳感器主要用于煤礦綜采支架工作阻力的連續監測。通過檢測支架工作阻力的變化來分析工作面頂板來壓的規律和強度，具有內置電池供電。產品采用本質安全電路設計，可用于井下含有瓦斯等爆炸性氣體的危險場所。

綜采支架工作阻力監測系統KJ616(A)

用途：支架壓力在線檢測；壓力分布直方圖顯示；支架受力分析、曲線報表輸出。

技術參數：精度：2.0級  電源：DC6V（4節電池組）  巡測周期：5分鐘  傳感器量程：0-60MPa
          系統分站容量：1-64臺（0-128個測點）  井下通信主站通訊距離：≤20Km

技術特點：遠距離實時通訊、地面計算機實時監測；系統結構模塊化。
          1、井下分機可無次序任意擴展；

          2、壓力傳感器數據無線路由自組網傳輸，避免了線路維護。
