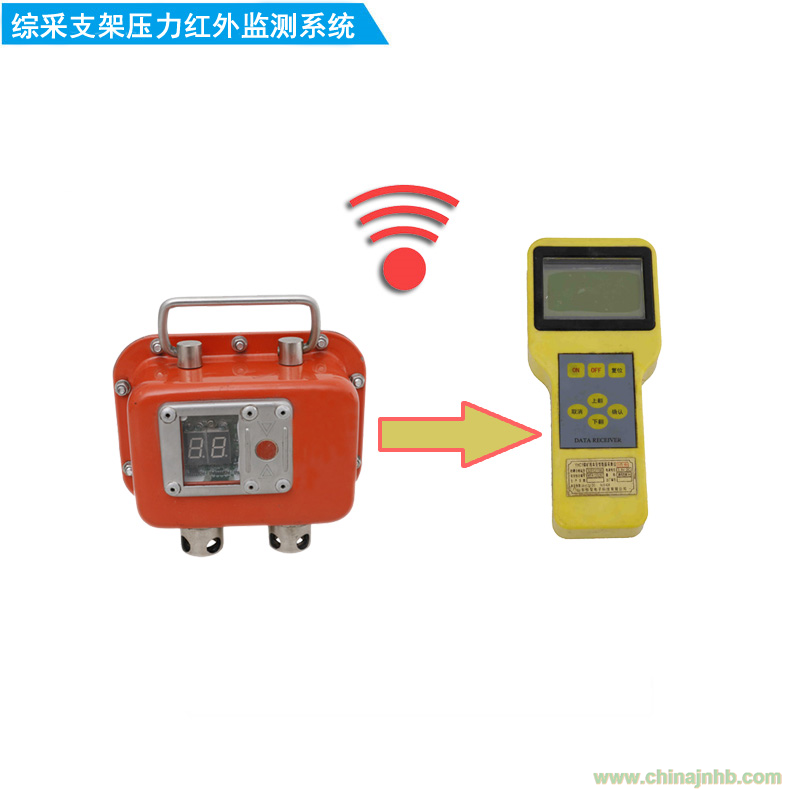

煤礦用本安型壓力記錄儀（支架壓力紅外監測系統）是用于煤礦井下綜采支架壓力參數監測的智能儀表，是俗稱“電腦圓圖儀”的組成部分。它具有體積小、操作方便、顯示直觀、數據處理功能強等特點，輸出的報表格式通用性強。它采用了紅外無線數據通訊和改進的電池供電系統，大大提高了儀器的使用可靠性和電源的使用壽命，可長期在井下使用，無需維護，是傳統的機械式圓圖儀的理想替代產品。

    煤礦用本安型壓力記錄儀（支架壓力紅外監測系統）工作原理及結構
礦用數字壓力計、礦用本安手持采集器、計算機數據處理系統三部分組成數字綜采壓力監測系統.壓力計具有兩個壓力測孔,測量通道數 2點,可同時測量兩個測點的壓力，并連續記錄在壓力計內，一個工作面可布置1—16個分機，可使用一臺采集器進行采集，采集器攜帶至井上后通過串口將數據自動地傳送到PC計算機處理。壓力計可現場通過按鍵喚醒，同時可增光照喚醒功能，喚醒后顯示當前采集壓力。

    煤礦用本安型壓力記錄儀（支架壓力紅外監測系統）操作說明
1、 壓力計的安裝
壓力計可固定在綜采支架的頂板下防護較好的位置，被測壓力腔的液體通過高壓油管引接到壓力計的測壓孔上。安裝方式： 掉掛或固定安裝
2、 顯示當前壓力
顯示當前壓力可以通過遙控器的顯壓功能實現，也可以通過壓力計上的按鈕實現。左邊紅
燈亮時，顯示1號通道的壓力（單位：MPa），右邊紅燈亮時，顯示的即為2號通道的壓力，5秒后自動關斷電源。
3、如果壓力機沒有被采集儀啟動，則顯示P-0，如果被采集儀啟動，則不顯示P-0。
