DZ-QZ型測壓注液槍工作原理及技術分析

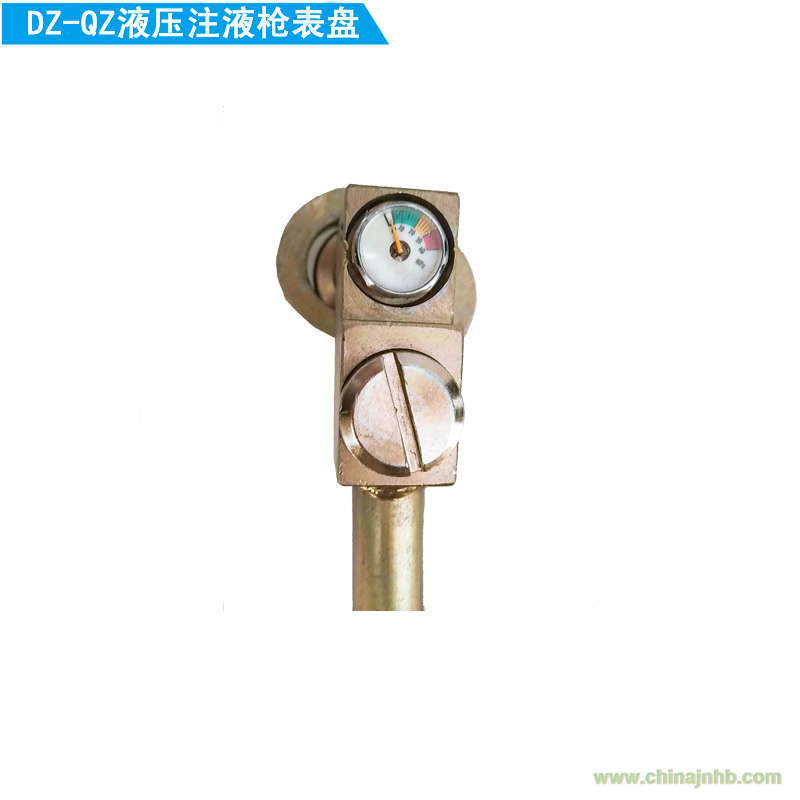

DZ-QZ型測壓注液槍主要由鎖緊套、手控單向閥、手柄、測壓表等所組成，在閥體的后端利用接頭連接進液管，手把通過銷軸連接在閥體上，注液槍是泵站管路系統的終端，通過它將高壓液體輸入到單位支柱的工作腔中以完成支柱的升柱和初撐過程，在不改變乳化液泵站設備及壓力的情況下，給單體液壓支柱注液，可比使用普通注液槍注液支柱能獲得更高的初撐力，從而改善回采工作面的頂板管理。

液壓注液槍性能特點：
a.DZ-QZ測壓注液槍集注液槍和測壓表于一體，具有初撐力可控、測壓補液同步進行等特點；
b.利用向支柱內充液的方式測定支柱內液體的壓力，可以使支柱內的液體一滴不泄；壓力一點不降，有效的保證了支護的安全；
c.能自動排氣，一次充液測壓成功，操作非常方便；
d.結構簡單、密封件少，性能可靠；
e.體積小、重量輕、攜帶方便。

DZ-QZ測壓注液槍技術參數：
1.量程：0～40Mpa；
2.顯示方式：微表式；
3.精度：2.5FS；
4.工作介質：含2%乳化液或乳化油；
5.重量：1.3㎏。


使用方法：

將注液槍插入單體支柱三用閥體上，上緊卡牢鎖緊套，內握操作手把，驅動供液頂桿，打開供液單向閥，高壓液一路供壓力表，一路經高壓釋放裝置上腔斜孔、注液管、三用閥注入支柱下腔體，迫使支柱活柱體升高，當支柱上端頭與頂梁接觸，緊貼頂板，視壓力表指數大小；若壓力達到本工作面規定頂板壓力時，速停止供液，瞬間外推手把，驅動卸壓頂桿，打開卸壓單向閥，高壓液經釋放孔排出，槍內壓力為零，順利取槍。
