概述

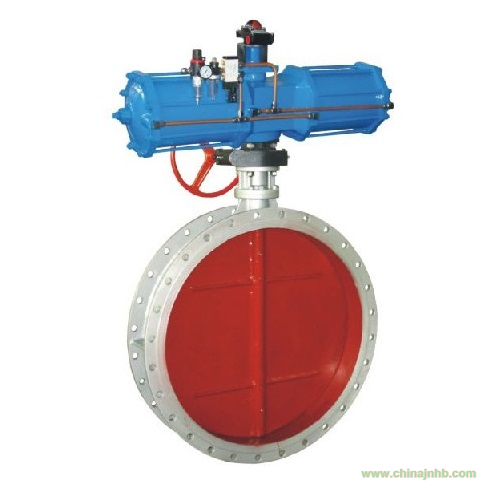

D641W法蘭式、（D671W對夾式）氣動通風蝶閥，由GT或AW氣動活塞式執行器與法蘭或?qū)A式通風蝶閥組成，具有扭矩力小，耐溫高、重量輕等特點，廣泛用于煙氣脫硫、煙氣排放、空調通風等場合。配套電磁閥可做開關控制，配套電氣閥門定位器可做4-20mA調節控制。
氣動通風蝶閥的用途及特點
本蝶閥采用與閥體相同材料加工成密封圈，采用電或氣動傳動。其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa,一般適用于工業、冶金、環保等管道作通風調節介質流量之用。其主要特點為：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
氣動通風蝶閥的采用標準
設計標準:GB/T12238-1989 JB/T8692-1998
法蘭連接尺寸:GB/T9115.1-2000
結構長度 h:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
采用新型系列AT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
氣動通風蝶閥的附件的選項
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
氣動通風蝶閥的主要技術參數
|
公稱通徑
|
DN（mm）
|
50～2000
|
|
公稱壓力
|
PN（MPa）
|
0.05
|
0.25
|
0.6
|
|
試驗壓力
|
強度試驗
|
0.075
|
0.375
|
0.9
|
|
密封試驗
|
≤1.5%泄漏量
|
|
適用介質
|
煤氣、含塵氣體、煙道氣等。
|
|
適用溫度
|
氣傳動、電傳動。
|
氣動通風蝶閥的主要零件的材質
|
零件名稱
|
材料
|
|
閥體
|
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
|
|
蝶板
|
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
|
|
密封圈
|
與閥體相同
|
|
閥桿
|
碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
|
|
填料
|
氟塑料、柔性石墨
|
氣動通風蝶閥的外形尺寸
|
DN
|
B
|
D
|
D1
|
L
|
L1
|
b
|
n-d
|
|
300
|
170
|
440
|
395
|
600
|
220
|
16
|
12-22
|
|
350
|
170
|
490
|
445
|
655
|
250
|
16
|
12-22
|
|
400
|
190
|
540
|
495
|
705
|
270
|
16
|
16-22
|
|
500
|
190
|
645
|
600
|
805
|
325
|
20
|
20-22
|
|
600
|
210
|
755
|
705
|
1055
|
510
|
20
|
20-26
|
|
700
|
210
|
860
|
810
|
1155
|
560
|
20
|
24-26
|
|
800
|
210
|
975
|
920
|
1255
|
618
|
20
|
24-30
|
|
900
|
250
|
1075
|
1020
|
1355
|
668
|
20
|
24-30
|
|
1000
|
250
|
1175
|
1120
|
1455
|
718
|
20
|
28-30
|
|
1200
|
250
|
1375
|
1320
|
1655
|
818
|
20
|
32-30
|
|
1300
|
250
|
1475
|
1420
|
1755
|
880
|
20
|
32-30
|
|
1400
|
300
|
1575
|
1520
|
1855
|
918
|
20
|
36-30
|
|
1500
|
300
|
1690
|
1630
|
1960
|
1000
|
24
|
36-30
|
|
1600
|
300
|
1790
|
1730
|
2170
|
1000
|
24
|
40-30
|
型號編制
GY T D 6 71 F46 10 D DN
港儀 控制方式 蝶閥 驅動方式 連接方式 內襯四氟 公稱壓力 作用方式 閥口徑
公司 T為調節型 6為氣動 71為對夾式 10為1.0MPa D為單作用
開關型省略 9為電動 43為法蘭式 16為1.6MPa 雙作用省略
