概述

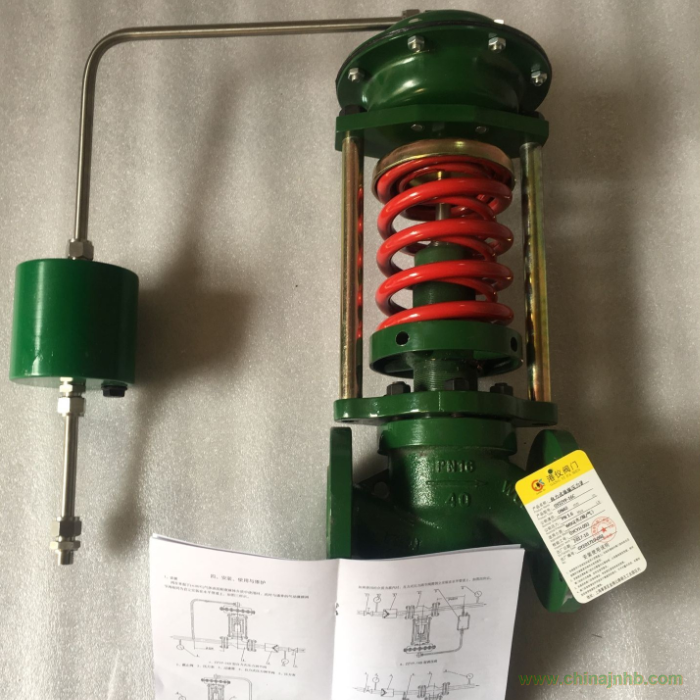

ZZYP型自力式壓力調節閥，無需任何外加能源，利用被調節介質自身能量而實現自動調節的執行器產品。該產品最大特點，能在無電、無氣的場所工作，同時又節約了能源，壓力設定值在運行中可隨意調整。采用快開流量特性，動作靈敏、密封性能好，因而它廣泛應用于石油、化工、電力、冶金、食品、輕紡、機械制造與居民建筑樓群等各種工業設備中各種氣體、流體、蒸汽介質減壓、穩壓（用于閥后調節），或泄壓、持壓（用于閥前調節）的自動控制。附設冷凝器可在≤280℃溫度下使用。（高壓型亦可訂制）
主要技術參數及性能指標
|
公稱通徑DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數KV
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
1750
|
|
額定行程（mm）
|
8
|
10
|
14
|
20
|
25
|
40
|
50
|
60
|
70
|
|
公稱壓力PN（MPa）
|
1.6、 4.0、 6.4（高壓型）、16.0（高壓型）、32.0（高壓型）
|
|
壓力調節范圍（KPa）
|
15~50 40~80 60~100 80~40 120~180 160~220
200~260 240~300 280~350 330~400 380~450 430~500
480~560 540~620 600~700 680~800 780~900 880~1000
600~1500 1000~2500...
|
|
流量特性
|
快開
|
|
調節精度（％）
|
±5
|
|
使用介質
|
熱水、蒸汽、天然氣、壓縮空氣等各種氣體及低粘度介質
|
|
使用溫度℃
|
-20~80 -20~280
|
|
允許
泄漏量
|
硬密封
|
單座：≤10-4閥額定容量（Ⅳ級）；雙座、套筒：≤5X10-3閥額定容量（Ⅱ級）
|
|
軟密封
|
0.15
|
0.30
|
0.45
|
0.60
|
0.90
|
1.7
|
4.0
|
6.75
|
11.10
|
11.60
|
|
減壓比
|
最 大
|
10
|
|
最 小
|
1.25
|
外形尺寸與質量
|
公稱通徑DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
法蘭接管尺寸B
|
383
|
512
|
603
|
862
|
1023
|
1380
|
1800
|
2000
|
2200
|
|
法蘭端面距L（mm）
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
|
壓力調節
范圍KPa
|
14-400
|
H
|
475
|
520
|
540
|
710
|
780
|
840
|
880
|
915
|
940
|
1000
|
|
A
|
580
|
308
|
|
130-300
|
H
|
455
|
500
|
520
|
690
|
760
|
800
|
870
|
880
|
900
|
950
|
|
A
|
230
|
|
280-500
|
H
|
450
|
490
|
510
|
680
|
750
|
790
|
860
|
870
|
890
|
940
|
|
A
|
176
|
194
|
280
|
|
480-1000
|
H
|
445
|
480
|
670
|
740
|
780
|
850
|
860
|
880
|
930
|
|
A
|
176
|
194
|
280
|
|
600-1500
|
H
|
445
|
570
|
600
|
820
|
890
|
950
|
1000
|
1100
|
1200
|
|
A
|
85
|
96
|
|
1000-2500
|
H
|
445
|
570
|
600
|
820
|
890
|
950
|
1000
|
1100
|
1200
|
|
A
|
85
|
96
|
|
質量Kg
|
26
|
37
|
42
|
72
|
90
|
114
|
130
|
144
|
180
|
200
|
250
|
|
導壓管接管螺紋
|
M16X1.5
|
主要零件材料
|
零 件 名 稱
|
材 料
|
|
閥 體
|
WCB、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
|
|
閥 芯
|
1Cr18Ni9Ti ZGCr18Ni12Mo2Ti
|
|
閥 座
|
1Cr18Ni9Ti ZGCr18Ni12Mo2Ti
|
|
閥 桿
|
1Cr18Ni9Ti ZGCr18Ni12Mo2Ti
|
|
橡 膠 膜 片
|
丁晴、乙丙、氟、耐油橡膠
|
|
膜 蓋
|
A3、A4鋼涂四氟乙烯
|
|
填 料
|
聚四氟乙烯、柔性石墨
|
訂貨需知
訂貨時請填寫《規格書》或詳細注明以下內容（高壓型亦可訂制）
1、產品型號 2、公稱通徑 3、公稱壓力 4、額定流量系數 5、閥前壓力 6、閥后壓力 7、閥體、閥芯材質 8、使用介質及溫度 9、控制方式
型號編制說明
ZZY P 16 B 15~50 P
自力式壓 P為單座 公稱壓力 B為閥后壓力控制 壓力調節范圍 閥體材質
力調節閥 M為套筒 K為閥前壓力控制 （見技術參數表） P為不銹鋼304
C為鑄鋼
