概述

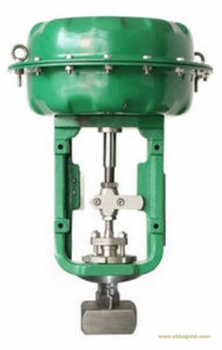

ZJWX氣動小流量調節閥系列體積小、重量輕、性能高、用于 微小流量的精確控制。例如在精密化工，科研機構中使用其來對流量及壓力等進行精密的微控。閥體的設計壓力可達32MPa。可選擇多彈簧氣動簿膜機構或電動執行機構等。
氣動小流量調節閥 技術參數及性能：
閥體部分：
|
閥體型式：
|
直通鍛造閥體
|
|
公稱通徑：
|
DN5、8、10、15、20、25mm
|
|
公稱壓力：
|
PN 1.6、2.5、4.0、6.4、10、16、20、32 Mpa
|
|
CLASS 150、300、 600、900、1500 Lb
|
|
JIS 10K、20K、30K、40K
|
|
連接方式：
|
螺紋：（適用于 1”以下）
|
|
焊接：SW、BW
|
|
法蘭距：
|
符合IEC 534
|
|
閥蓋形式：
|
閥體一體型
|
|
填 料：
|
V型聚四氟乙烯、柔性石墨填料等
|
|
密封墊：
|
金屬夾石墨密封墊、聚四氟乙烯墊
|
|
執行機構：
|
氣動：多彈簧執行機構
|
|
電動：3810L系列 、PSL系列
|
閥內部件：
|
閥芯型式：
|
單座柱塞
|
|
流量特性：
|
等百分比、線性 、快開
|
|
內件材質：
|
標準材質組合及使用溫度、壓力范圍請參閱附錄
|
表1．可提供的用戶選擇
|
閥體
|
型式
|
直通
|
閥蓋
|
型式
|
閥體一體型
|
|
材質
|
WCB、A105、WC9、304、316等
|
材質
|
WCB、WC9、304、316等
|
|
閥芯
|
特性
|
直線、等百分比、快開
|
填料
|
“V”型PTFE、柔性石墨
|
|
材質
|
304、304+STL/PTFE、316、316+STL/PTFE
|
|
執行器
|
氣動:見表5
|
|
電動:見表5
|
|
定位器
|
電氣閥門定位器、智能型數字定位器
|
|
附件
|
電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等
|
氣動小流量調節閥 材料及內部結構
注：
1、以上為標準的配置結構，閥座為金屬對金屬，PTFE軟閥座是VI級密封的可選件。還可提供用斯太萊合金涂層的硬化閥內件。針對具體使用溫度，我們有更加合理的螺栓螺母選擇。
2、PTFE V形環閥桿填料是的標準配置也可選用柔性石墨，一個配備石墨填料的加長型閥蓋可用于溫度超過232℃（450華氏溫度）的場合。
3、標準的閥體材料是碳鋼和不銹鋼，還可以提供多種用于高腐蝕性應用場合的合金材料。
氣動小流量調節閥 可提供的控制閥流量特性
表4．ZJWX系列氣動小流量調節閥尺寸及縮腔型內件與行程額定Cv值：
|
閥門尺寸inch(mm)
|
閥門尺寸(mm)
|
額定行程(mm)
|
額定Cv值
|
|
閥門開度%行程
|
|
等百分比性
|
直線特性
|
|
10%
|
30%
|
50%
|
70%
|
100%
|
10%
|
30%
|
50%
|
70%
|
100%
|
|
3/4
(20)
|
5
|
10
|
0.04
|
0.11
|
0.24
|
0.62
|
0.8
|
0.09
|
0.27
|
0.35
|
0.64
|
0.9
|
|
8
|
16
|
0.09
|
0.17
|
0.34
|
0.95
|
1.6
|
0.27
|
0.68
|
1.09
|
1.49
|
1.8
|
|
10
|
0.14
|
0.27
|
0.53
|
1.48
|
2.5
|
0.42
|
1.06
|
1.69
|
2.32
|
2.8
|
|
15
|
0.22
|
0.43
|
0.85
|
2.37
|
4
|
0.67
|
1.66
|
2.65
|
3.65
|
4.4
|
|
20
|
0.34
|
0.68
|
1.35
|
3.74
|
6.3
|
1.05
|
2.60
|
4.16
|
5.72
|
6.9
|
※ZJWX系列氣動小流量調節閥專為高壓差場合下特殊流量系數而量身設計，以上流量系數僅做參考，定貨時我公司技術部門為根據你現場的工藝設計最合適控制閥流量系數。
表5.ZJWX系列氣動小流量調節閥 外形尺寸 單位: mm
|
閥門尺寸 inch
|
L
|
B
|
氣動
|
|
H1
|
H2
|
A
|
|
G1/8
|
3
|
75
|
26
|
21
|
209
|
200
|
|
1/4
|
6-8
|
75
|
26
|
21
|
209
|
200
|
|
3/8
|
10
|
95
|
32
|
25
|
215
|
200
|
|
1/2
|
15
|
120
|
38
|
30
|
235
|
200
|
|
3/4
|
20
|
120
|
42
|
32
|
240
|
200
|
※由于產品改進和技術創新或者一些特殊要求，各種閥門的連接尺寸可能會有所變化，如有更大尺寸，或者特殊超高壓、超高溫、超低溫請聯系我們技術部門，以得到最新的產品技術參數，我們亦可按照你的現場要求定做特殊的結構尺寸的閥門。閥門的法蘭焊接坡口等尺寸連接按照各種標準的相關要求。
