舞鋼焦爐地面站除塵器改造廠家勘測現場工況做出預算江蘇化工焦化廠現有兩座2×65孔搗固焦爐，機側在推焦、裝煤過程中會產生大量煙氣粉塵，由于目前機側沒有任何除塵措施，產生的煙氣會嚴重影響現場工人工作和污染大氣環境。受業主委托，宏海環保組織技術人員，深入現場進行調研，仔細聽取用戶對除塵設備的要求，并在以往類似新建機側推焦、裝煤除塵工程成功經驗的基礎上，根據客戶提供的相關資料和我公司人員實測的相關數據制定了本次除塵方案。

焦爐機側推焦及裝煤時均會產生大量的陣發性濃煙，面積大而且移動快，難以密封，嚴重污染周邊環境，目前焦化廠廣泛使用的煙塵控制技術為地面站除塵和車載式除塵，凈化方式又分為干法和濕法。多數采用干法除塵。宏海環保干法除塵技術成熟，同時可避免濕法除塵產生大量廢水。

如何實現移動車輛與地面除塵站的可靠連接，確保除塵系統的氣密性是設計中的重點與難點。宏海環保解決移動車輛與地面除塵站對接通常有 3 種做法：皮帶式連接、多閥管道式連接、U 型水封式連接。

本除塵方案涉及焦爐爐體、推焦機、裝煤機、地面U型水封槽等部分的工作，除塵工藝流程如下圖所示：焦爐爐口→吸塵罩→除塵管網→U型水封槽→除塵地面站→除塵風機→煙囪→大氣。在焦爐機側爐柱上方安裝爐頂部遮煙罩，推焦、裝煤作業前，宏海環保推焦機上方吸塵罩活動部分在油缸的驅動下提升，與焦爐頂部遮煙罩緊密貼合，兩側防風罩在油缸驅動下轉動一定的角度，實現兩側與爐體密封。地面除塵站風機由變頻器控制，從低速切換到高速運行，然后開始開閉爐門、推焦、裝煤等。

推焦、裝煤及開閉爐門過程中產生的大量煙塵，由設置在推焦機上的吸塵罩收集，經機側固定支架上的U型導煙管水封槽導入集塵總管，先經過阻火器預除塵后再到袋式除塵器，除塵器凈化后的廢氣經煙囪排入大氣。同時設置了預噴涂裝置，每2～5次推焦循環對布袋進行1次預噴涂。袋式除塵器中粉塵由卸灰閥、刮板輸送機收集到儲灰倉臨時貯存（一般設計為24小時儲灰量），經加濕機加濕后用汽車定期外運，實現資源的綜合利用。

宏海環保焦化廠機側、裝煤除塵器工藝特點

1）該工藝成熟可靠，除塵效率極高；

2）煙塵捕集措施效果好，自動化程度高，能做到遠程監控，現場基本無人操作，人工成本低；

3）設備結構等采用露天布置，設計緊湊，占地少。

原理及設計

水封槽的結構可分為水槽和氣路通道，推焦機上的 u 型管位于水槽內，從U型管出來的氣體被吸入氣路通道。水槽是連續的、沒有隔板的整體,保證推焦機的正常移動。煙塵從U型管道冒出，會有部分粉塵落入水封槽內的水中，為避免沉淀及磨損U型彎頭，在水封槽中間位置設有電動排污閥，定期進行排放。泥渣排出時，在水封槽兩端注入清潔的工業用水，保證注入水封槽的水量高于排出的水量。

主要設備選型及子系統設計

1、爐口密封煙罩

    通常情況下，推焦裝煤時發生的熱煙氣溫度在 105℃以上，與周圍空氣存在明顯的溫度差。熱煙氣在周圍較冷空氣的浮力作用下向上逸散。吸塵罩正是利用熱煙氣的走向，借助除塵風機的吸力，將熱煙氣引導并吸入。

在整座焦爐機側爐柱上方及托架下方設置擋煙板，在機側形成高度和長度一致的密封面。在推焦機上增設爐口煙罩、爐口擋板、機上管道。機上管道由推焦吸口、裝煤吸口、爐蓋吸口、U型槽、管道組成。

2、型水封槽

U 型水封槽由管道、支架及供排水管路組成。

管道的結構可以分為水槽和氣路通道兩部分，推焦車上的 U 形管位于水槽內，從 U 形管出來的氣體被吸入氣路通道。宏海環保水槽是一個連續的、沒有隔板的整體，可保證推焦車的正常行走使用。

排水管路分為常排水、間斷排水、應急排水、溢流水管路和氣路排水，常排水管數量為兩條，布置在水封槽的中間位置，宏海環保并設置流量計進行監控，常排水可以讓水保持流動，防止粉塵沉淀。

間斷排水管路在水封槽全長范圍內均勻布置，每8小時進行一次排水，每次排水15秒，間斷排水主要防止水封槽內焦油沉淀。

宏海環保應急處理：

在水封槽水管部分兩端各設置一個液位計，檢測水位，保持水槽內的水保持在預先設置的水位線區間內。

1）當水高于最高水位時，系統發出信號，并將自動打開間斷排水管，使水位回到正常。

2）當水位的低于最低水位時，系統發出信號，并將自動關閉常排水，使水位回到正常。若不起作用，將預警，指示檢查供水設備。

3、除塵器

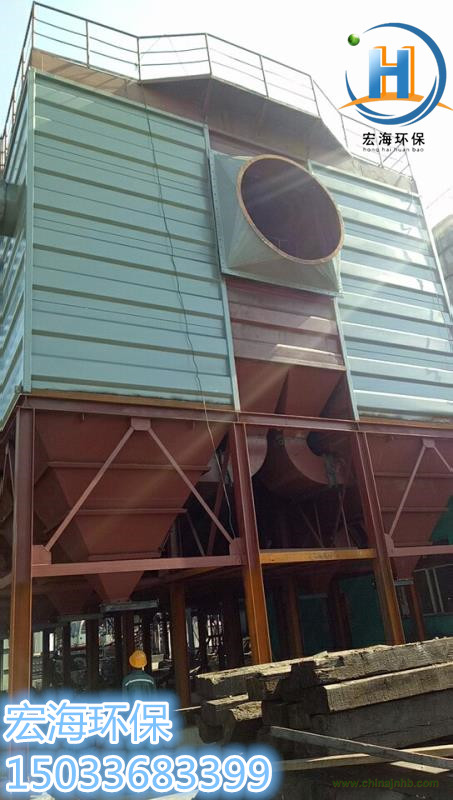

 根據粉塵性質，本項目除塵器采用低壓脈沖布袋除塵器。

4、除塵器預噴涂

 推焦、裝煤的煙氣中含有焦油和水蒸汽，同時水封槽內的水蒸發產生的水蒸氣，長時間與布袋接觸會導致布袋堵塞。為消除這種影響，我們在除塵器前端設噴涂裝置一臺。煙氣進入前，自動向濾袋表面上噴涂粉料，避免焦油、水蒸汽直接與濾袋接觸，防止布袋堵塞，有效延長濾袋的使用壽命。

5、 阻火器

  由于焦爐爐門打開后，會有大量高溫并帶有火花的煙塵，煙氣排出，被除塵管道吸入到除塵器后，可能會發生燃燒或者爆炸，同時高溫煙氣會燒損布置在除塵器內的布袋以及其他除塵配件。為降低粉塵溫度和消除明火，在除塵器入口處設置一臺阻火式蓄熱冷卻器，粗顆粒粉塵進入阻火器后，運動中的煙氣撞到阻隔板時速度下降，帶有殘余火花的大顆粒粉塵被二次分離，直接掉進灰倉，有效沉降，高溫煙氣也能被吸附一定熱量，消除了布袋燃燒的隱患。
