一、結構概述
   錨索張拉機具MSY-120/180/300，是測定錨索錨固力的一種檢測工具。它對錨噴支護工程以及各種錨   索的研究、工程質量檢驗具有重大作用。

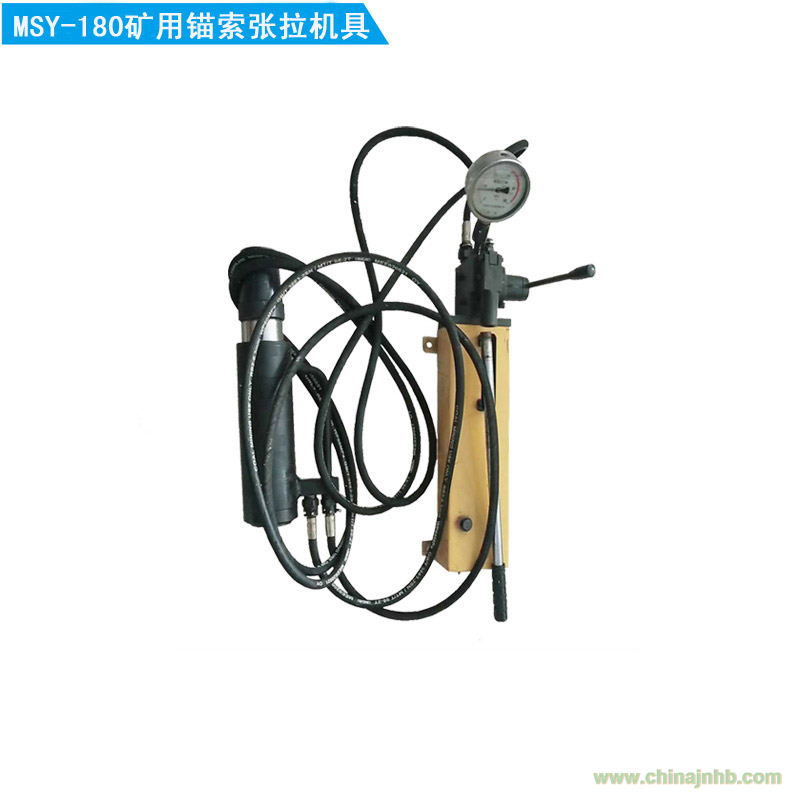

  錨索張拉機具MSY-120/180/300由雙速換向油泵、高壓油管總成、錨索拉拔器組成，具有體積小、重    量輕、攜帶方便、操作簡單、安全等特點，廣泛應用于煤炭、國防、隧道及交通運輸等各種施工現場  。雙速換向油泵還可單獨作為輸送小流量高壓油的動力源。

二、錨索張拉機具MSY-120/180/300技術性能（量程：120/180/300KN）
2.1 雙速換向油泵
額定壓力  63MPa          操作阻力  <50KN
供油方式  雙速換向       柱塞直徑  Ф25、Ф12
額定儲油  1L             高速排油  ≈8mI/次
單機重量  7.5kg          低速排油  ≈2mI/次
2.2 錨索拉拔器
最大壓力  63MPa          最大拉力  180KN
額定壓力  60MPa          額定拉力  150KN
活塞行程  150mm          活塞面積  25cm2
單臺重量  8kg
2.3 高壓油管總成
油管長度  ≈6M           內徑尺寸  Ф6
額定壓力  ≥60MPa        破斷壓力  ≥210MPa
單根重量  3.6kg
2.4 快速接頭、快速接頭座
額定壓力  ≥100MPa       額定流量  6.3I/min
爆破壓力  ≥400MPa       壓力損失  <0.2Mpa

三、錨索張拉機結構概述
3.1 雙速換向油泵
   雙速換向油泵主要由快速插頭座、快速插頭、壓力表、泵體、換向手柄、儲油器、腳踏支架、加油     孔蓋、壓桿手柄等組成。在泵體內部設有進、排油閥、順序閥、卸荷閥等。雙速換向油泵的特點是     有雙柱塞組成。當油泵工作時，雙柱塞同時作功，快速輸油。當壓力達到設定壓力時，大柱塞吸入     的油通過順序閥返回儲油器，小柱塞繼續輸油至額定壓力。這樣既提高了效率，又減少了工作阻。
   當油泵需要換向時，扳動換向卸荷手柄順時針旋緊，泵體上端（快速接頭座）輸出壓力油，泵體下     端（快速接頭）回油。當換向卸荷手柄逆時針旋緊時，泵體上端（快速接頭座）回油，泵體下端（     快速接頭）輸出壓力油。當換向卸荷手柄旋松時，油泵卸荷。
3.2 錨索拉拔器
   錨索拉拔器主要由快速接頭座、快速接頭、手柄、油缸、支撐座等組成。在活塞內部設有漲緊錨索     的卡具。拉拔器的油缸是一雙作用油缸，當壓力油通過快速接頭座進入油缸時，活塞向前運動，拉   拔開始。當壓力油通過快速接頭進入油缸時，活塞退回，卡具自動張開。
3.3 更換不同的支撐座，可取下安裝后的錨索卡頭。
3.4  高壓油管總成
   高壓油管總成主要由快速接頭、壓接管、高壓油管、快速接頭座等組成。管路的連接采用快速接頭     。該接頭采用鋼球閉鎖徑向密封。接頭內帶有單向閥芯，接頭分離時，能自動迅速地封閉管道，油     液不外漏。用戶在使用過程中，不用任何工具就可快速拆裝，并可任意接長。
