概述

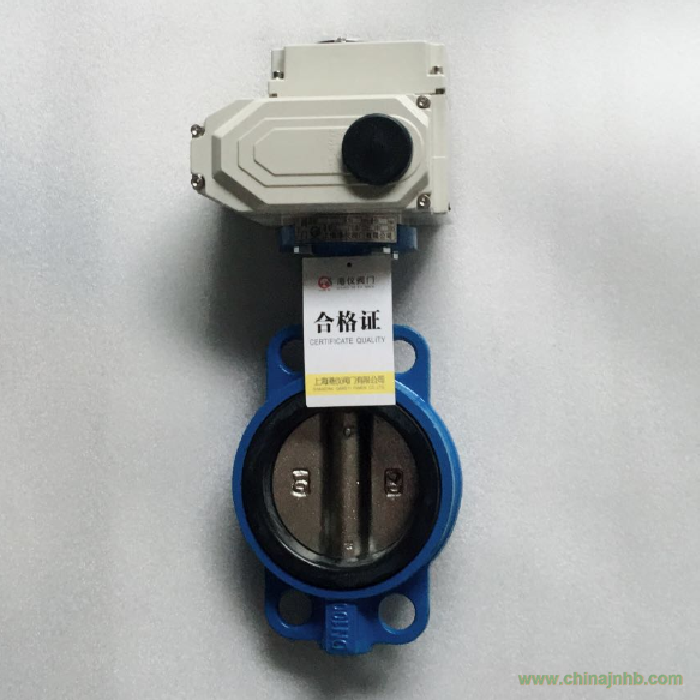

D971對夾式系列電動蝶閥，由精小型電動角行程執行器，配以中線式對夾蝶閥，可以廣泛應用于石油、化工、水處理、造紙、電站、供熱，輕工等各行業中。它以380V/220V/110V交流電源為驅動電源，以4-20mA電流信號或0-10V DC 電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制。
◆電動蝶閥有開關型、調節型可供選用。
◆電動蝶閥有法蘭式、對夾式等安裝方式可供選擇。
◆電動蝶閥可提供防水型。
執行器性能參數
|
執行器
型號
|
扭矩
|
動作時間90°
|
輸出軸
|
電機
|
單相額定電流（A）50HZ
|
手輪轉數
|
重量
|
|
N·M
|
S
|
mm
|
W
|
220V
|
N
|
Kg
|
|
GY -05
|
50
|
30
|
φ20
|
10
|
0.3
|
10
|
3.6
|
|
GY -08
|
80
|
30
|
φ22
|
10
|
0.3
|
11
|
3.6
|
|
GY -10
|
100
|
30
|
φ22
|
15
|
0.35
|
11
|
4.6
|
|
GY -15
|
150
|
30
|
φ35
|
15
|
0.37
|
13.5
|
4.6
|
|
GY -20
|
200
|
30
|
φ35
|
45
|
0.45
|
13.5
|
13
|
|
GY -30
|
300
|
30
|
φ35
|
45
|
0.6
|
13.5
|
13.4
|
|
GY -40
|
400
|
30
|
φ45
|
60
|
0.7
|
16.5
|
13.8
|
|
GY -60
|
600
|
30
|
φ45
|
90
|
0.7
|
16.5
|
14
|
|
GY -80
|
800
|
45
|
φ65
|
180
|
0.85
|
49.5
|
14.3
|
|
GY-100
|
1000
|
135
|
φ65
|
180
|
0.85
|
49.5
|
60
|
|
GY-160
|
1600
|
135
|
φ53
|
180
|
0.85
|
40.5
|
60
|
|
GY-200
|
2000
|
135
|
φ53
|
180
|
0.85
|
40.5
|
60
|
|
GY-300
|
3000
|
135
|
φ53
|
180
|
0.85
|
40.5
|
60
|
執行器標準技術參數
|
外 殼
|
鋁合金外殼，防水級別:IP67
|
|
電機電源
|
110/220V AC 1PH,380/440V AC 3PH, 50/60Hz, ±10%
|
|
控制電源
|
110/220V AC 1PH，50/60 Hz, ±10%
|
|
電 機
|
鼠籠式異步電動機
|
|
限位開關
|
2 X 開On/關Off，SPDT,250V AC10A
|
|
輔助限位開關
|
2 X 開On/關Off， SPDT,250V AC10A
|
|
行 程
|
0～90°
|
0°～270°
|
|
失效保護/操作溫度
|
內置過熱保護，開On 120℃ ±5℃ /關Off 97℃ ±15℃
|
|
指示器
|
連續的位置指示
|
|
手動操作
|
機械手柄
|
|
自鎖裝置
|
蝸輪，蝸桿機構提供自鎖
|
|
機械限位
|
2個外部調整螺栓
|
|
干 燥 器
|
7-10W (110/220V AC)防冷凝
|
|
接線孔
|
2個M18
|
|
環境溫度
|
-20℃～+70℃
|
|
潤 滑
|
鋁基潤滑脂（EP型）
|
|
材 料
|
鋼,鋁合金，鋁青銅，聚碳酸脂
|
|
環境濕度
|
最大Max 90％ RH
|
非凝結
|
|
抗震性能
|
X Y Z10g,0.2～34 Hz,30分minutes
|
|
外涂層
|
干粉，環氧聚酯
|
參考外形尺寸
D971X PN10、16 單位:mm
|
通徑
|
L1
|
L2
|
B
|
B１
|
L
|
H1
|
H2
|
D1
|
Z-фd
|
備注
|
|
50
|
162
|
40
|
145
|
83.5
|
43
|
70
|
297
|
125
|
4-18
|
GY05
|
|
65
|
162
|
40
|
145
|
83.5
|
46
|
76
|
310
|
145
|
4-18
|
GY08
|
|
80
|
190
|
40
|
163
|
75
|
46
|
89
|
331
|
160
|
8-18
|
GY10
|
|
100
|
190
|
40
|
163
|
75
|
52
|
104
|
348
|
180
|
8-18
|
GY15
|
|
125
|
268
|
40
|
211
|
92.5
|
56
|
120
|
428
|
210
|
8-18
|
GY20
|
|
150
|
268
|
40
|
211
|
92.5
|
56
|
132
|
447
|
240
|
8-22
|
GY30
|
|
200
|
268
|
40
|
211
|
92.5
|
60
|
167
|
481
|
295
|
12-22
|
GY40
|
|
250
|
268
|
40
|
211
|
92.5
|
68
|
202
|
520
|
350/355
|
12-26
|
GY60
|
|
300
|
268
|
40
|
211
|
92.5
|
78
|
239
|
548
|
400/410
|
12-26
|
GY80
|
|
350
|
268
|
40
|
211
|
92.5
|
78
|
265
|
583
|
460/470
|
16-26
|
GY100
|
|
400
|
268
|
40
|
211
|
92.5
|
102
|
297
|
615
|
515/525
|
16-30
|
GY160
|
|
450
|
268
|
40
|
250
|
119
|
114
|
331
|
819
|
565/585
|
20-30
|
GY200
|
|
500
|
268
|
40
|
250
|
119
|
127
|
361
|
847
|
620/650
|
20-33
|
GY200
|
|
600
|
268
|
40
|
250
|
119
|
154
|
562
|
866
|
725/770
|
20-36
|
GY200
|
型號編制
GY H T D 9 71 X 10 DN
港儀 防爆型 T為調節型 蝶閥 電動 71為對夾式 橡膠密封 公稱壓力 閥口徑
公司 開關型省略
◆注:L2為調節型模塊盒高度，開關型無此尺寸
◆如需其它參數,請與港儀公司聯系.
