一、YSPF溶氣氣浮機（平流式）
溶氣氣浮污水處理設備，應用新的溶氣機理，設計了新穎獨特的溶氣系統，其優良的操作性能卓越的處理效果，已在廢水處理中得到充分體現。
二、結構和原理
YSPF系列超級溶氣氣浮污水處理機為鋼制結構，其工作原理是：空氣通過高壓泵送入壓力溶氣罐，在0.5MPa壓力下被強制溶解在水中，在突然釋放的情況下，溶解在水中的空氣析出，形成大量至密的微氣泡群，并在緩慢上升過程中使懸浮物和高穩定性膠體粒子，在氣泡表面附集，并隨氣泡浮上水面，從而達到去除SS和CODcr的目的。
三、YSPF系列超級溶氣氣浮污水處理機在結構上主要由以下幾部分組成：
1.氣浮機
方形鋼制結構，是水處理機的主體和核心。內部有釋放器、均布器、污泥管、出水管、污泥槽、刮板及傳動系統等。釋放器置于氣浮機內，是產生微氣泡的關鍵部件，溶氣罐來的溶氣水在這里與廢水充分混合，突然釋放，產生劇烈攪動和渦流，形成直徑約為5-20μm的微氣泡，從而附于廢水中的絮凝體上，從而降低絮凝體的上升比重，清水徹底分離出來，上部設有浮泥槽，槽上有刮板，刮板不停轉動，不斷將上浮的污泥刮到污泥槽內，自流至污泥池內。
2.溶氣系統
溶氣系統主要由溶氣罐、儲氣罐、空氣壓縮機、高壓泵組成，溶氣罐是系統中最關鍵的部分，其作用就是實現水和空氣的充分接觸，加速空氣溶解。它是一個密封耐壓鋼罐，內部設計有擋板、隔套、等裝置，可以加速氣體的分散、傳質過程，提高溶氣效率。
3.藥劑罐
鋼制圓罐，用于溶解儲存藥液，體積隨處理能力大小而配套。
四、氣浮設備型號、動力、外形尺寸
|
型號
|
處理能力（m3/h）
|
主電機功率kw
|
刮沫機功率kw
|
空壓機功率kw
|
長（m）
|
寬（m）
|
高（m）
|
|
YSPF—5
|
4-5
|
3
|
0.75
|
1.5
|
2.8
|
2.1
|
2.2
|
|
YSPF—10
|
8-10
|
3
|
0.75
|
1.5
|
3.7
|
2.1
|
2.2
|
|
YSPF—15
|
10-16
|
3
|
0.75
|
1.5
|
4.5
|
2.4
|
2.3
|
|
YSPF—20
|
15-20
|
7.5
|
1.1
|
1.5
|
4.65
|
2.4
|
2.3
|
|
YSPF—30
|
20-30
|
7.5
|
1.1
|
1.5
|
5.84
|
2.7
|
2.3
|
|
YSPF—40
|
30-40
|
7.5
|
1.1
|
1.5
|
6.8
|
2.7
|
2.3
|
|
YSPF—50
|
40-50
|
7.5
|
1.5
|
2.2
|
7.5
|
2.9
|
2.3
|
|
YSPF—60
|
50-60
|
7.5
|
1.5
|
2.2
|
8.5
|
2.9
|
2.3
|
|
YSPF—80
|
70-80
|
7.5
|
1.5
|
2.2
|
9.3
|
3.52
|
2.3
|
|
YSPF—105
|
90-105
|
15
|
1.5
|
3
|
11.75
|
4.4
|
2.3
|
|
YSPF—150
|
125-150
|
22
|
2.2
|
3
|
12.1
|
5.6
|
2.3
|
|
YSPF—200
|
175-200
|
22
|
3
|
4
|
12.4
|
7.6
|
2.66
|
|
YSPF—250
|
225-250
|
22
|
3
|
4
|
14.7
|
7.6
|
2.66
|
|
YSPF—300
|
280-300
|
37
|
3
|
4.5
|
19.1
|
7.6
|
3.15
|

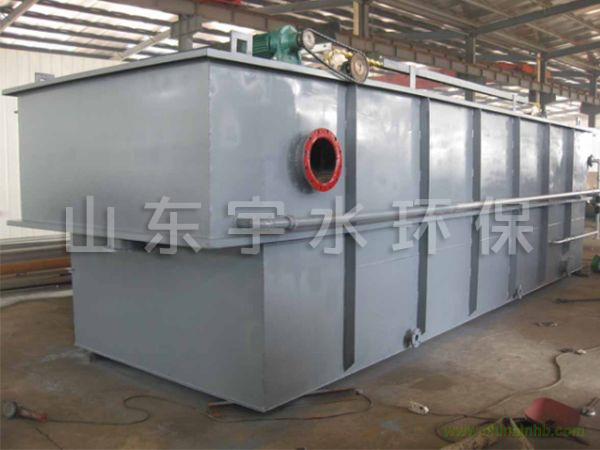

YSPF平流式溶氣氣浮機
