一、前言

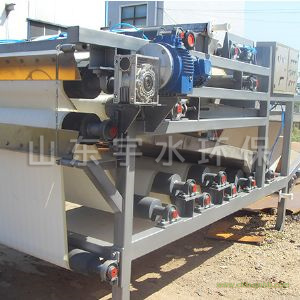

YSDY型節能三網帶式污泥壓濾機是我公司引進國外先進技術，消化吸收國內SD、SDD型等各類帶式壓濾機（污泥脫水機）的優點，研制生產的一種污泥濃縮、脫水的水處理設備。該機具有電耗低，占地面積小、操作維修方便、脫水效率高、處理能力大、連續生產；低噪音，使用壽命長等優點，可廣泛應用于礦業、污水處理廠、造紙廠（甘蔗渣漿濃縮及污泥濃縮），用于化工、制藥多種行業及市政污水的處理。從而解決了各類污水處理后的污泥濃縮和貯運難題。

二、調質上料系統及規格參數

1.調質原理：污泥一般有親水性極強的微小粒子組成的，這一點對于直接進行脫水是比較困難的。因此，在對污泥進行脫水前應預先進行調質處理。對于調質的好壞直接影響脫水的效果，所以是一個重要工藝環節。

污泥的調質處理是多種多樣的，但大多數都是采用優質高分子凝聚劑的方法。高分子凝聚劑通過嫁電荷中和處理，使親水性微粒凝集團以便于脫水機脫水。

2.調質工藝過程：

溶藥攪拌罐  →     溶藥儲存罐  →         污泥混合器 → 壓濾機  →

泥餅。        污泥  → 污泥泵  ↑

3.YSDY型節能三網帶式污泥壓濾機規格參數表

三、工作原理

帶式濃縮壓濾污泥脫水機，是依據化學絮凝接觸過濾和機械擠壓原理而制成的高效固液分離設備，因其具有工藝流程簡單、自動化程度高、運行連續、控制操作簡便和工作過程可調節等一系列優點，并且省了污泥濃縮池、在一定程度上節省了建設資金，正得到越來越廣泛的應用。

經絮凝的污泥首先進入重力脫水區，大部分游離水在重力作用下通過濾帶被濾除；隨著濾帶的運行，污泥進入由兩條濾帶組成的楔形區，兩條濾帶對污泥實施緩慢加壓，污泥逐漸增稠，流動性降低，過渡到壓榨區；在壓榨區，污泥受到遞增的擠壓力和兩條濾帶上下位置交替變化所產生的剪切力的作用，大部分殘存于污泥中的游離水和間隙水被濾除，污泥成為含水率較低的片狀濾餅；上下濾帶經卸料輥分離，憑借濾帶曲率的變化并利用刮刀將濾餅刮落，實現物料的固液分離，而上、下濾帶經噴水管噴嘴沖洗后重新使用，進行下一周期的濃縮壓濾。

四、結構及技術特征

YSDY型節能三網帶式壓濾機主要由機架體、輥體、脫水輥，主動輥、回旋輥、調偏輥、傳動裝置、氣控裝置、電控裝置、噴洗裝置、接水裝置等組成。

科學的設計和合理的布局，確保壓濾機具有高效脫水性能。主要脫水壓輥是有孔設計，不僅使處理能力增大，而且使污泥在兩側可同時進行脫水，濾帶的兩面在壓濾過程中可以迅速脫水，縮短了脫水時間。后面漸小的壓輥排列以及濾帶接觸角度的改變確保壓力和剪切力的最佳組合，從而大大提高泥餅含固率和脫水效率。

濾帶的張力通過氣缸實現，使整條濾帶保持恒定的張力。同時不會因進料時的變化而引起張力的變化，方便操作及管理。壓濾機具有自動檢測濾帶在壓輥上位置和自動糾偏的空壓控制系統。對于寬濾帶壓濾機還配有自動污泥進料裝置確保污泥均衡地進入濾帶，從而提高過濾效率和延長濾帶的壽命。
