一、產品簡介
   YHJ60頂板動態報警記錄儀|數顯頂板動態儀主要用于煤礦井下巷道或工作面的頂板動態監測，是煤礦頂板來壓預測預報的首選監測儀器。該儀器也可以用于涵洞、隧道等作頂板動態監測用。用以頂板動態位移數據存儲記錄采集，下沉量超過設定值時報警指示。
最新研制開發的YHJ60頂板動態監測報警儀，采用了單片計算機技術，能精確的測量頂底板間的相對位移量，采用的光控數字顯示，具有自動校零和報警功能。其中YHJ60內置數據存儲器和紅外數據接口，具有數據自動記錄和無線通訊功能，與YHC1無線數據采集儀配套使用后，具有數據采集功能。數據采集器的數據可傳送到PC計算機分析處理。
二、YHJ60頂板動態報警記錄儀|數顯頂板動態儀技術指標
  1、測量范圍   0.8—3米（可加配接長桿到4米）
  2、有效量程   0—200mm
  3、測量精度   2.5%FS
  4、分辨率     ±0.1mm
  5、通訊接口   lr（紅外無線通訊）
  6、通訊波特率 2400
  7、電源       DC3.6V   0.1mA（靜態）   25mA（動態）
  8、尺寸:     3000*170*100mm
  9、重量      11kg

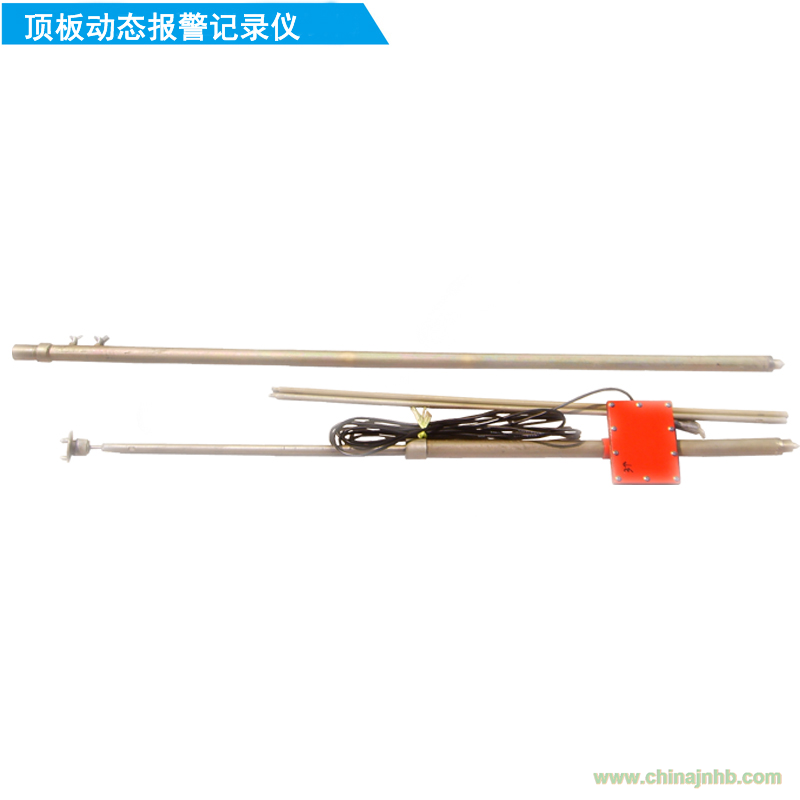

三、YHJ60頂板動態報警記錄儀|數顯頂板動態儀結構組成：
1、支撐座   2、齒條   3、導向管  4、數碼管  5、 開關  6、接長桿  7、銘牌
四、YHJ60頂板動態報警記錄儀安裝
1、動態儀為固定式安裝，安裝點應盡量避免淋水處。
2、安裝時，先將頂桿支在底板上，目測頂底板間的高度，當高度超過3m時，可考慮在底板上打入一定長度的鋼桿（頂部留固定孔）。然后觀察頂板與頂尖之間的距離，選擇適當的上加長桿或下加長桿，使頂尖與頂板緊密接觸。并且使活動桿有適當的壓縮（壓縮量不要太大）。
3、動態儀的顯示窗口應朝向易觀測的一方。
五、YHJ60頂板動態報警記錄儀使用
1、光控顯示
用礦燈閃動照射一下顯示窗口，即啟動顯示，顯示完畢后自動關閉。
2、手動控制顯示
觸按一下按鍵，即啟動顯示，顯示完畢后自動切斷電源。
3、顯示信息
   “200.0”——位移量（mm）
   “----0”——正在校零
   “S----”——正在通訊
¤“—Sr”——重新啟動
¤“—AL”——報警參數設置
注1：¤——表示閃爍
注2：數據操作請參照YHC1數據采集器使用說明書
