一、概述

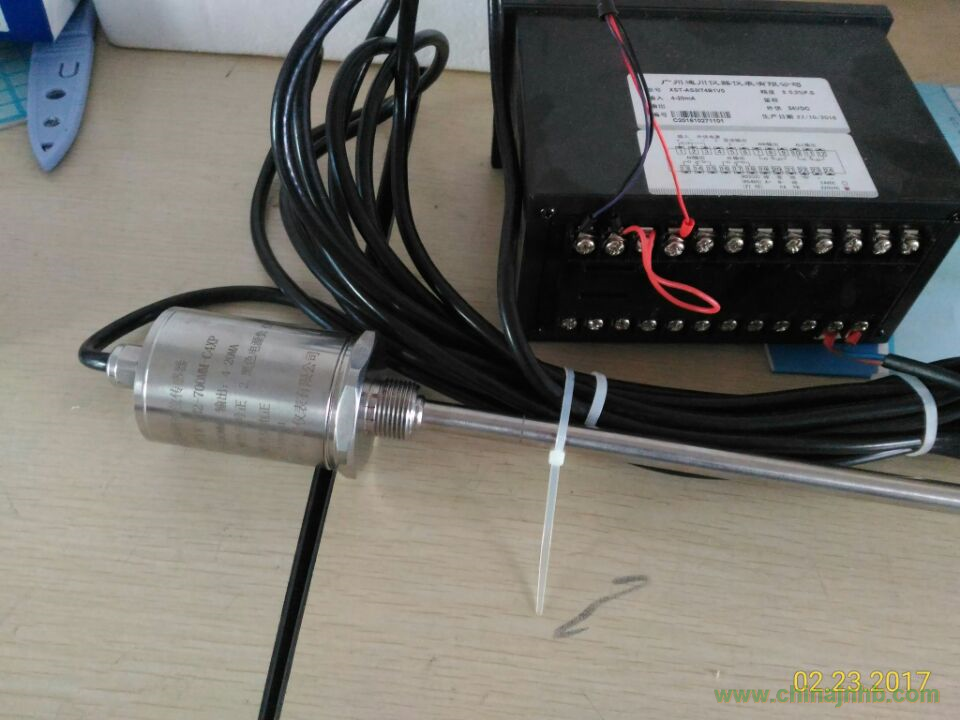

廣州明柏儀器儀表有限公司四、二線制4～20mA磁致伸縮液位傳感器是運用磁致伸縮原理，結合先進的數字和模擬電路，自主研制開發的新一代液位傳感器。該產品測量精度高、工作穩定可靠、可液晶表頭現場顯示，結構精巧、安裝簡單、抗電源干擾和環境干擾能力強，具有很大的使用靈活性和很強的環境適用性。

二、主要參數、性能

1.技術參數

量程范圍 300～5000mm（可根據用戶要求定制）

溫度測量范圍 -40～+85℃,帶表頭 --20～+70℃

供電電壓 +12VDC---+24VDC

輸出形式 二線制4?20mADC

2.性能指標

非線性 優于±0.2%
FS（500mm以下最大誤差1mm）

重復性誤差 優于±0.01%
FS分辨率 優于±0.01%
FS溫度影響 ±0.01% FS /℃

零點調整范圍 100%FS

3.結構特性

測桿材料 A.0Cr18Ni9（304）    B.316L不銹鋼(特殊定制)

電子倉外殼材料 0Cr18Ni9(304)

連接形式 A.螺紋連接         B.法蘭連接

引線方式 A.PVC屏蔽電纜線   B.航空插頭   C.接線端子

外殼防護等級 A.電子倉IP65    B.測桿 IP68

防爆標志   本安   Exia ⅡCT6

1. 本質安全防爆型磁尺必須與本產品關聯設備配套使用,組成本安防爆系統的關聯設備安裝于安全場所（如接線方式中的圖A、圖B），并可靠接地。本產品配套的關聯設備安全柵的要求如下：

a）與數字化傳感器配套使用的安全柵，必須經國家檢驗單位檢驗合格并獲得“防爆合格證”，使用時必須滿足下列條件；

其中  PO    安全柵最大輸出功率

UO    安全柵輸出電壓

      IO    安全柵最大輸出電流

      CO    安全柵最大外部電容

LO    安全柵最大外部電感

Pi    傳感器的最大輸入功率

Ui    傳感器允許電壓

Ii    傳感器最大允許電流

Ci    傳感器的最大內部電容,
傳感器輸入端子呈現的最大等效電容

Li    傳感器的最大內部電感,
傳感器輸入端子呈現的最大等效電感

CC    連接線纜的分布電容

LC    連接線纜的分布電感

b）根據我們產品的情況,
配置的安全柵應該符合下列條件:

最電壓Um ：250VDC/AC

Uo = 27.8VDC

Io = 76mA

Po = 0.53W

Co = 0.083μF

Lo = 5.0mH

c）產品的本安參數

Ui = 27.8VDC

Ii = 76mA

Pi = 0.53W

Ci = 0μF

Li = 0mH

d）安全柵必須按照其說明書中的技術要求和規定進行安裝、操作和使用。

    2.不同系列的本質安全型儀表及安全柵等關聯設備不應隨便混用，必須經有關部門鑒定，確認其技術性能具有兼容性后方可互相替換。

3．為防止本安系統的配線與本安關聯回路、一般回路的配線間發生混觸、靜電感應和電磁感應而引起危險，應采用穿管敷設。本安線路和非本安線路不應共同一根電纜或保護管。兩個以上不同系統的本安回路，也不應共同一根電纜（芯線分別屏蔽者除外）或共用同一根保護管（用屏蔽導線者除外）。

4．本安線路與非本安線路在同一匯線槽、電纜溝內敷設時，應用接地的金屬板或絕緣隔離，否則應分開排列，間距大于50mm，并分別固定。

5．本安線路的長度應使其分布電容和分布電感不超過明柏儀表制造廠規定的最大允許值。本安型磁尺與關聯設備之間的電纜為四芯屏蔽電纜.電纜芯線截面應不小于0.5mm2,絕緣強度應大于500V，電纜屏蔽層在安全場所接地。

6．本安系統的配線一般應設為藍色標志。

7.用戶收到貨后應對照合同清點產品數量與型號，如有疑問，可與明柏儀廠家聯系。

8.用戶在產品安裝前請認真檢查所訂產品與附件是否匹配，數量是否正確。
并準備萬用表、電源及扳手、螺絲刀等常用工具。

9.建議用戶在連接控制器之前，參照本安裝手冊提供的接線方式，對傳感器進行獨立通電連接，并用手移動磁環或浮球，檢查傳感器工作是否正常，輸出是否線性穩定。確認無誤后再與系統連接。

10.如果控制系統帶有輸入界面卡或通訊控制器，用戶必須先仔細閱讀有關的資料，確保界面是能配合傳感器的輸出模式使用。并在微型計算機或通訊控制器上將相關參數設定正確，以符合傳感器要求。

11.安裝時應保持傳感器垂直安裝，不可使測桿彎曲變形。
