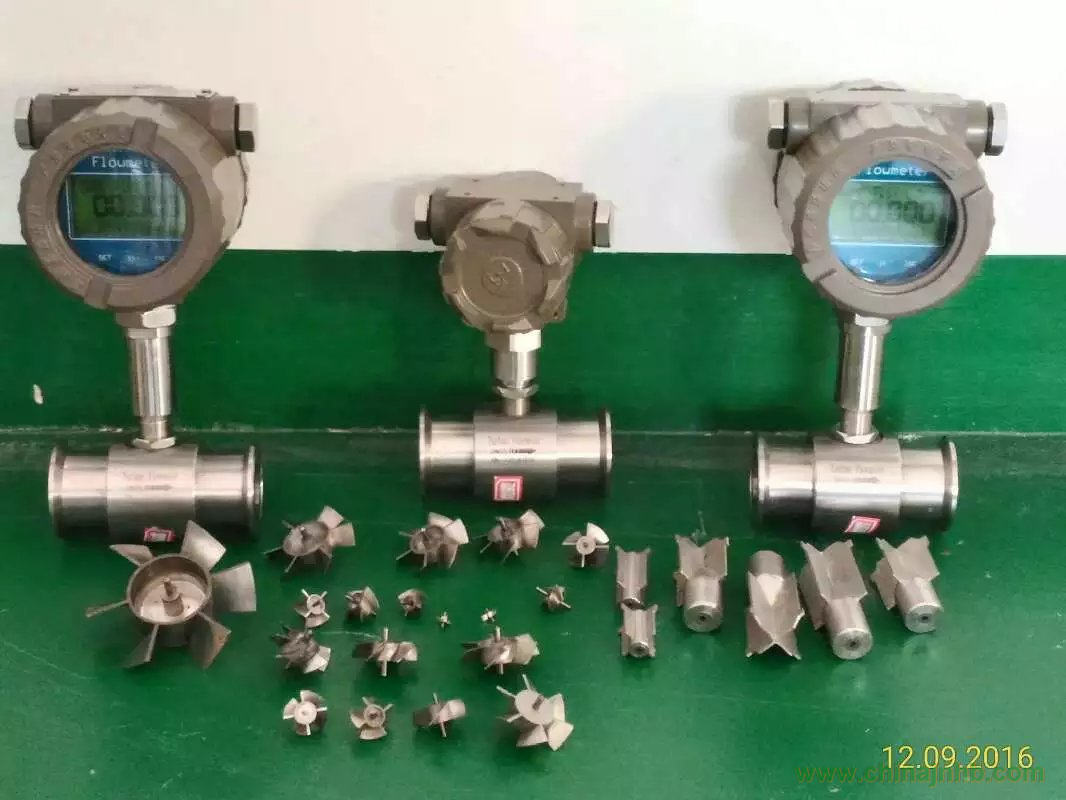

一、概 述：LWS衛生渦輪流量計是一種可廣泛應用于制藥、食品、飲料等行業，作為計量、配料、控制、成品灌裝等用途的流量計量儀表。該儀表外殼是用不銹鋼（316L）制成，機芯部分使用特種材質，具有良好的防腐蝕、防銹能力。整表結構突破傳統工藝，采用國外先進結構優化設計，大大提高了儀表的精確度和重復性。專門為制藥、飲料行業設計，采用快裝式連接結構，方便清洗。LWS系列衛生渦輪流量計已達到同類產品國際水準，是衛生行業理想儀表。

二、適用場合：304、316材質，拆卸方便，耐腐蝕，適用于食品制造行業， 制藥行業:生理鹽水、葡萄糖水等輸液制品的灌裝與計量。食品、飲料行業:蔬菜汁、果汁、啤酒、成品油等液態食品的灌裝與計量。

產品描述： LWGY型渦輪流量傳感器是一種精密流量測量儀表，適用于測量低粘度的介質，如水、柴油、汽油等。與相應的流量積算儀表配套可用于測量液體的流量和總量。廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。 傳感器有普通型、高精度型和耐磨型(硬制合金)等多種形式。放大器有普通型和隔爆型兩種，該傳感器還可與LRT-I型現場流量積算表配套使用(鋰電池供電，1年更換電池)。

主要特點

?國際化標準，可替代同類進口產品；

?防腐防銹材質，適用于衛生行業；

 ?快裝式結構，易于安裝維護；

?精度高，重復性好；

?高品質渦輪，超出常規的量程范圍；

。高精度  0.2%, 0.5%, 1%精度可選

。耐磨  硬質合金軸和軸承，適用于有沙粒等雜質的介質

。耐腐蝕  適用于海水，氨水，醋酸等有腐蝕性的介質

。雙向 有雙向渦輪流量計可供選擇。適用于油庫進出計量。

。多種輸出  脈沖，4～20mADC，現場累計/瞬時顯示

。電源范圍寬  5～24VDC

。防爆  dⅡBT4(僅LRT-I)

。通徑2*，4*，6，10，15，20,25，32,40，50mm

1.基本參數：

儀表口徑         4、6、10、15、20、25、32、40 、50

精度等級         ±1%R、±0.5%R、±0.2%R（需特制）

量程比    1:10；1:15；1:20

儀表材質        304、316（L）不銹鋼

被測介質溫度（℃）    -20～＋120℃

環境條件        溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa

輸出信號         傳感器：脈沖頻率信號，低電平≤0.8V 高電平≥8V

 變送器：兩線制4 ~ 20mADC電流信號

供電電源         傳感器：+12VDC 、+24VDC（可選）

 變送器：+24VDC

 現場顯示型：儀表自帶3.2V鋰電池

信號傳輸線    STVPV3×0.3（三線制），2×0.3（二線制）

傳輸距離         ≤1000m

信號線接口    基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5

防爆等級         基本型：非防爆產品；防爆型：ExdIIBT6

防護等級         IP65

2.測量范圍及工作壓力

口徑（mm）  正常流量范圍m3/h）擴展流量范圍（m3/h）常規耐受壓力（MPa）

DN 4         0.04～0.25       0.04～0.4         1.0

DN 6         0.1～0.6  0.06～0.6         1.0

DN 10       0.2～1.2  0.15～1.5         1.0

DN 15       0.6～6      0.4～8      1.0

DN 20       0.8～8      0.45～9   1.0

DN 25       1～10       0.5～10   1.0

DN 32       1.5～15   0.8～15   1.0

DN 40       2～20       1～20       1.0

DN 50       4～40       2～40       1.0
