廣東阻旋料位物位開關、阻旋式控制器、旋轉物位開關

簡單介紹

阻旋料位開關是利用電機帶動葉片旋轉，當被測介質上升到葉片位置時，葉片受介質阻擋停止轉動，從而通過相關控制機構輸出開（通）或關（斷）的觸點信號反應被測介質的位置高度，并切斷電機電源使電機停止轉動；當介質下降離開葉片時，在彈簧的作用下，葉片恢復原位繼續轉動探測介質的位置變化。

阻旋料位開關的詳細介紹 廣州明柏儀器儀表有限公司

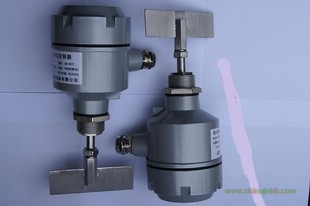

產品名稱：阻旋料位開關/阻旋式料位開關/ 旋轉開關/物位開關

產品型號：rt-20/30/31/32/33/34/35/36/37/80

具體描述： rt 系列阻旋料位開關是利用電機帶動葉片旋轉，當被測介質上升到葉片位置時，葉片受介質阻擋停止轉動，從而通過相關控制機構輸出開（通）或關（斷）的觸點信號反應被測介質的位置高度，并切斷電機電源使電機停止轉動；當介質下降離開葉片時，在彈簧的作用下，葉片恢復原位繼續轉動探測介質的位置變化。

rt 阻旋式料位開關用于檢測固態物料（粉裝、顆粒）物位高度的現場控制設備，其獨特的密封設計、超強的過載保護能力以及簡易的安裝方式，使其廣泛用于飼料、食品、制藥、化工、塑料、建筑、肥料等行業。

技術參數：

1 、供電電源：220vac/110vac/12vac ，50/60hz

2 、消耗功率：4w

3 、觸點容量：10a/250vac spdt （單刀雙擲）

4 、葉片轉速：1rpm （轉/ 分）

5 、力矩：1.0 kg×cm

6 、物料比重：≥0.5

7 、工作溫度：-10 ～80℃ （可達400℃ ）

8 、絕緣電阻：≥100mω （500vdc ）

9 、介電強度：1500v*1min

10 、防護等級：ip65

11 、葉片材質：sus304

扭力調節 根據所檢測物料的密度不同，需調整扭力彈簧的拉力，比重大時扭力彈簧拉力調高，反之則調至弱。 請勿隨意更換扭力彈簧，以免造成誤動作 安裝注意事項

1 、安裝前請確認電源電壓是否與標識上面的電壓一致。

2 、阻旋料位開關應避免安裝在進料口，當無法避免時可加裝防護擋板，以保護葉片不受物料沖擊。

3 、水平安裝時，接線盒入線口應垂直朝下，電纜固定螺母必須鎖緊，如有條件可加防雨罩等。

4 、安裝前確認水平安裝還是垂直安裝。

5 、水平安裝時葉片與水平向下呈10 ～20° 的夾角安裝，以減少物料的沖擊。

rt10（迷你型）

rt20（標準螺紋安裝型）

rt21（標準法蘭安裝型）

rt30（軸保護管型）

rt50（軸長可調型）

rt60（高溫法蘭型）

rt61（高溫保護管型）

rt62（高溫螺紋型）

rt70（鋼纜型)
