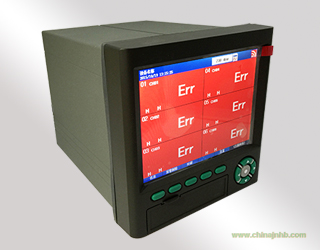

XSR90無紙記錄儀、彩屏溫度采集儀表、智能全輸入記錄儀廠家
無紙記錄儀適用于需要對測量采集的數據進行記錄、事后數據分析和追溯的應用。
無紙記錄儀共有4個系列，滿足不同需求。
■ XSR90可輸入6~18個通道，各通道間隔離，采集和記錄速度達到0.1秒。
■ XSR10是經濟型。適合4通道以下的對記錄容量、記錄速度要求不高，以顯示、報警功能為主的應用。
■ XSR70A適用于超過18個通道，以熱電阻、熱電偶測溫為主的應用。機箱為臺式，便于放置在工作臺上。
輸入采集方式為巡回檢測方式，速度較慢，僅適合較緩慢變化的物理量。
■ XSR70B是便攜式產品。適用于檢測機構到現場采集數據。
熱電阻輸入為4線制，熱電偶冷端補償采用Pt100，因而達到0.05級以上的精度，常用于熱流、溫差的測量、采集。
■ 5.6英寸、640×480高分辨率 TFT彩色液晶屏。
■ 0.2級精度，測控周期0.1秒。（全部通道同步測量一次）
■ 最多18通道，萬能輸入，通道間全隔離。
■ 記錄間隔0.1秒~60秒共9檔可設。可存儲1億個測量數據（例：6通道，每5秒記錄1次則可記錄多達3年）。
■ 標配USB2.0轉儲接口。最大支持32GB U盤，FAT16或FAT32格式。
■ 自定義黑白背景色及橫縱走紙方向。
■ 鋁合金外殼，可拆卸式端子。
■ 標配外供變送器電源，24V±5%，200mA以下。
■ 可選配通訊、變送、打印功能。
XSR系列彩屏無紙記錄儀：變送輸出
關于變送輸出的參數有三個:輸出通道，變送輸出上限，變送輸出下限，輸出信號類型在出廠時已設定，這些參數都放在通道組態設置畫面中，輸出通道號范圍是1~8，若不輸出，可選擇為“No”。
XSR彩屏無紙記錄儀關于通道的運算功能（虛擬運算通道）
記錄儀的通道分為物理通道和虛擬運算通道，物理通道出廠后不可設置或更改 XSR70無紙記錄儀，但可以增加運算通道，如取得物理通道間的測量值進行簡單的運算來實現，運算的方式有加、減、乘、除。運算參與的通道僅能是物理通道。
XSR90系列彩屏無紙記錄儀以其豐富的顯示畫面、靈活的操作方式以及強大的記錄、運算、控制和管理功能，在各行各業中獲得了極其廣泛的應用。本產品吸納了各種國內外無紙記錄儀的優點，應用最新的顯示技術、微電子技術、數據存儲和通訊技術，是一款功能齊全、操作方便、精確可靠、高性價比的產品。
本產品配置豐富，可以接收多種類型的直流電流、電壓和電阻信號，實現溫度、壓力、液面、流量、成分以及力、力矩、位移等物理量的顯示、記錄、越限堅控、報表生成、數據通訊、信號變送以及流量累計等功能。
明柏直供無紙記錄儀XSR90，智能全輸入記錄儀XSR90
本產品主要由液晶屏、按鍵、ARM微處理器為核心的主板、主電源、外供變送器電源、智能通道板、大容量FLASH等構成：
明柏直供無紙記錄儀XSR90，智能全輸入記錄儀XSR90
·可配備不同類型的智能通道板，根據應用要求選擇。
·內置大容量FLASH，可通過U盤快速將FLASH中的數據轉儲到計算機中。內置的FLASH的容量為256M字節，8通道時若20秒記錄一次可記錄1600天 ，最快0.1秒記錄一次所有通道的數據。
·數字顯示畫面、棒圖顯示畫面、實時曲線畫面、追憶曲線畫面
·追憶曲線讀數光標功能。
·測量、顯示基本誤差：±0.2% F·S
·可組態12點報警功能。
·可組態8點變送輸出，光電隔離，誤差小于±0.2% F·S
明柏直供無紙記錄儀XSR90，智能全輸入記錄儀XSR90
XSR90無紙記錄儀選型
|
內容
|
代碼說明
|
|
|
XSR90-
|
標準配置為4通道；0.2級測量精度；測控速度每秒10次；標配USB接口；4Gb記錄內存
|
|
|
外形尺寸
|
|
144×144×230 開孔尺寸：138×138
|
|
|
面板規格
|
|
5.6英寸TFT彩色液晶屏（分辨率：640×480點
|
|
|
通道數
|
4～18
|
可選擇通道數為：4+2×N（N值選擇范圍為0～7）。4通道為標配，在此基礎上增加通道數只能以2的倍數增加并單獨收取通道費用。
|
|
|
輸入信號
|
|
模擬量輸入：萬能輸入，通過參數設置選擇輸入信號。
熱電偶K/S/R/B/N/E/J/T/WR325/WR526）；
熱電阻（Pt100/Cu100/Cu50/G53/BA1/BA2）；
電壓（±20mV/±50mV/±100mV/（0～5）V/（1～5）V）；電流（（4～20）mA/（0～20）mA）；遠傳壓力表
|
|
|
K1～2
|
脈沖輸入：
1～2通道脈沖輸入（配12VDC外供電）
脈沖輸入與模擬量輸入同時包含時，模擬量輸入最多12通道
|
|
|
報警（選件）(250V AC/3A，阻性負載)
|
T1～12
|
1～12點繼電器輸出
18通道儀表最多6點繼電器輸出
12通道以下儀表最多12點繼電器輸出，選擇12點繼電器輸出時，變送輸出最多5路（T12A5）
|
|
|
變送（選件）
（電流輸出（4-20）mA）（分辨率：1/3000；負載能力600Ω）
|
A1～6
|
1~6路變送輸出；18通道儀表最多2路變送輸出；12通道以下儀表最多6路變送輸出，選擇6路變送輸出時，繼電器輸出最多11點（T11A6）
|
|
|
通訊（選件）
（通訊速率：2400、4800、9600、19200、38400）
（通訊協議：TC ASCII與Modbus-RTU通過參數選擇）
|
S1
|
RS232接口
|
|
|
S2
|
RS485接口
|
|
|
打印接口（選件）（與通訊接口只能二選一）
|
P
|
|
|
|
電源規格
|
V0
|
100-240V AC
50/60 Hz
|
|
|
V1
|
10-24V DC
|
|
