一、概述

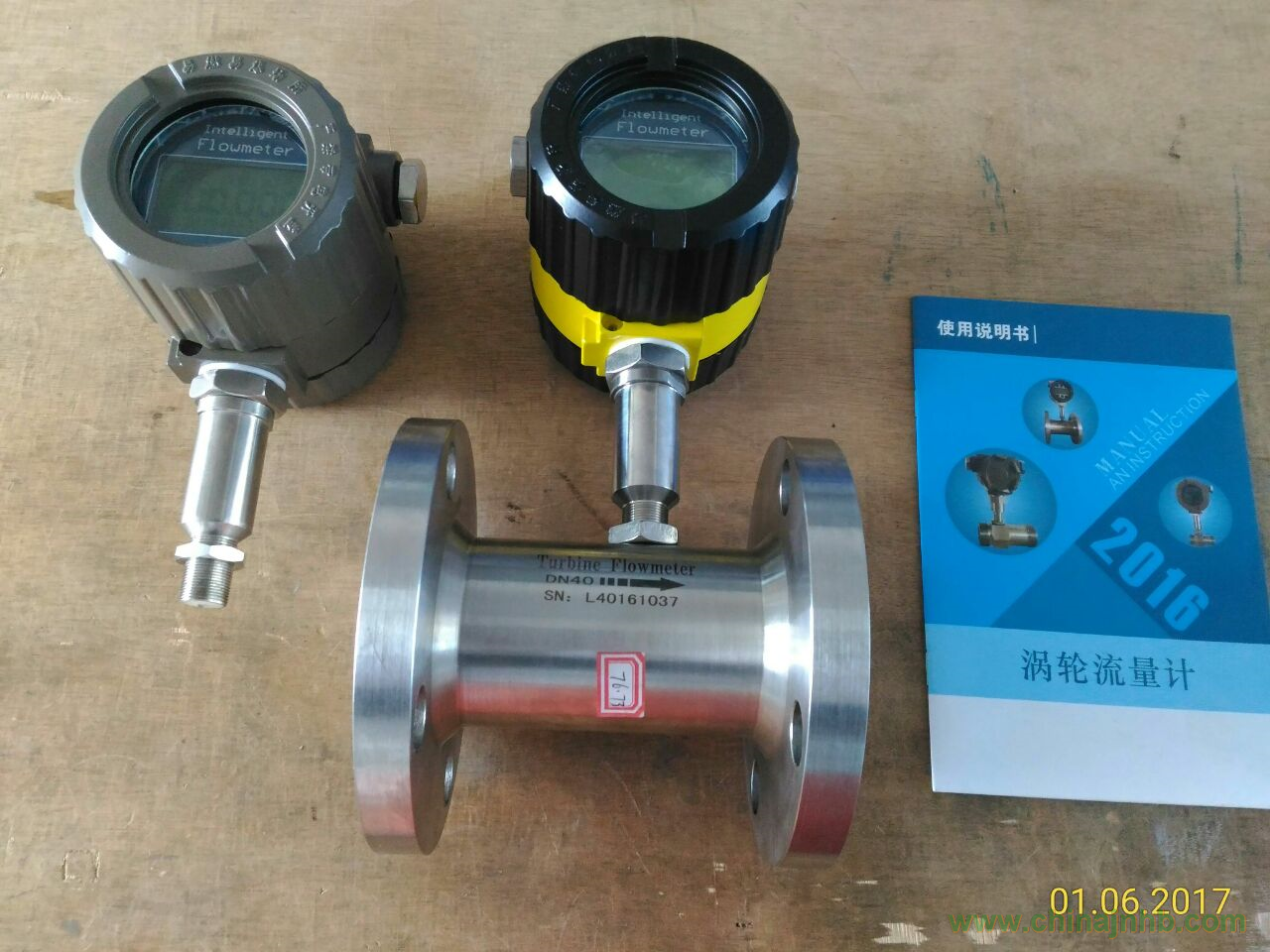

LWY系列渦輪流量傳感器（以下簡稱傳感器）基于力矩平衡原理，屬于速度式流量儀表。傳感器為止推式硬質合金軸承，精確度高，復現性好、反應靈敏、耐磨性能高，具有結構簡單安裝維護使用方便等特點。廣泛用于石油、化工、冶金、供水、食品、制藥、造紙、環保、水處理、機械設備等行業，是流量計量的理想明柏儀表。

傳感器與顯示儀表配套使用，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al₂O₃、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。傳感器與具有不同功能的顯示儀表配套，可以進行瞬時流量、累積流量的顯示，定量控制，超量報警，輸出標準電流信號等功能。傳感器適用于在工作溫度下粘度小于5×10^-6m²/s的介質，對于粘度大于5×10^-6m²/s的液體，要對傳感器進行實液標定后使用。

如用戶需用特殊形式的傳感器，例如高壓、高溫（可測200攝氏度以下）、微小流量、腐蝕性介質等、強干擾環境等可協商訂貨，需防爆型傳感器時，在訂貨中加以說明。

二、工作原理廣州明柏儀器儀表有限公司

流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。在測量范圍內，傳感器輸出的脈沖頻率信號與流體的體積流量成正比，這個比值即為儀表系數用K表示：

式中：f—脈沖頻率

      Q—體積流量(m³/h或L／h)

 每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。

三、主要技術參數

基本參數：見表一

介質溫度：－20～＋120℃     高溫小于200℃可特殊訂貨

環境溫度：－20～＋50℃

傳輸距離：傳感器至顯示儀表的距離可達500m

防爆等級：ExibⅡBT4

精確度：±0.5％；±1％

供電電源：直流：12V;  24V

注意事項

傳感器應按照銘牌上的標準流量范圍、公稱壓力及流向標記安裝使用。使用時，應保持被測流體清潔，不含纖維顆粒等雜質。

傳感器是精密機械類儀表，由于工作時葉輪旋轉速度很高，流速的突然變化易損壞葉輪，所以在每次開始使用時，應先緩慢開啟閥1使傳感器內緩慢的充滿流體，然后在緩慢開啟出口閥2，嚴禁傳感器處于無流體狀態時受到高速流體的沖擊，否則傳感器將被損壞！切忌猛關閥2,嚴防水擊現象發生.

傳感器的維護周期一般為半年至一年，視工作條件的惡劣程度而定。檢修清洗時，請注意勿損傷測量腔內的零件。特別是葉輪裝配時請看好導向件及葉輪的位置關系。

傳感器不用時，應清凈內部液體，且在傳感器兩端加上防護套，防止塵垢進入，然后置于干燥處保存。

配用過的過濾器應定期清洗，應清凈內部液體，同傳感器一樣，加上防塵套，置于干燥處保存。

傳感器的傳輸電纜可架空或埋地敷設（埋地時應套上鐵管）。
