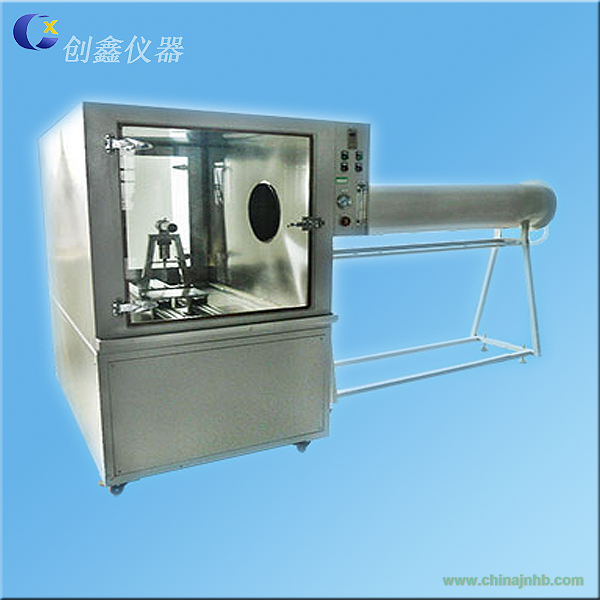

IPX5-6強噴水試驗箱
試驗標準：
符合 IEC60529:2001《Degrees of
protection provided by enclosures(IP Code)》、GB4208-2008《外殼防護等級(IP 代碼)》14.2.5、14.2.6 條款與圖 6 及 GB7000.1《燈具 第一部分：一般要求與試驗》9.2.6、9.2.7 條款及圖 9.5 要求；
用途：
該設備的主要作用是用于電子 電工產品、燈具、電柜、電器元件、汽車、摩托車及其零部件等產品在模擬淋雨的氣候條件下，對產品的物理以及其它相關性能進行測試。測試后，通過檢定來判斷產品的性能是否達到要求，以便于產品的設計、改進、檢定及出廠檢驗使用。
產品特點：
1、適用于進行產品的 IPX5、IPX6 測試。
2、整體式結構（行業首創），無需操作人員手持噴槍進行試驗，固定好樣品即可開始測試。
3、外殼由國產優質鋼板加工而成，表面噴涂烤漆，美觀耐用。
4、內箱及轉臺全部采用SUS304#不銹鋼板制造，確保長時間使用不生銹。
5、噴水流量通過流量計調整，手動調節。
6、噴嘴：依照IEC60529之規格承制（如下圖）
7、轉臺使用調速電機，速度在標準范圍內無級可調。
8、電器元件全部采用如LG、歐姆龍等進口品牌；接線工藝符合國家標準要求，電板布局合理，接線牢固，標示清楚。
9、試驗箱內安裝有LED防水照明燈，方便對測試樣品的觀察。
10、
設備自帶水箱，循環用水，無需建專業防水試驗房。水箱內裝用水位浮球閥自動控制進水，并有高、低水位報警監測，有效防止水泵缺水干轉而損壞。
11、
測試時間通過時間繼電器控制，簡單實用；時間可設定：0-999min（可調）；測試完成后，自動停機，簡單方便。
12、
轉臺使用調速電機，速度在標準范圍內無級可調，并能控制正反向轉動（適合帶樣品通電測試，防止繞線）。
|
技術參數：
|
|
序號
|
型號
|
CX-IPX56B-1000
|
CX-IPX56BS-1000
|
|
1
|
控制系統
|
（按鍵式）時間繼電器+轉換開關
|
（觸控式）7"威綸觸摸屏+松下PLC
|
|
2
|
內箱尺寸
|
寬 1000×深1000×高1000
|
|
3
|
設備外尺寸（mm
|
寬 1450（加水管寬3600）×深1180×高1850
|
|
4
|
IPX5噴水孔徑
|
6.3
|
|
5
|
IPX6噴水孔徑
|
12.5
|
|
6
|
IPX5噴水流量（L/min）
|
12.5±0.625
|
|
7
|
IPX6噴水流量（L/min）
|
100±5L/min
|
|
8
|
水壓（Mpa）
|
按規定水流量調節
|
|
9
|
流量控制
|
采用帶調節轉子流量計實現手動調節流量
|
|
10
|
噴水距離
|
2.5*3米(試驗人員控制)
|
|
11
|
噴槍固定方法
|
機械固定
|
|
12
|
水泵
|
廣州凌霄不銹鋼多級泵
|
|
13
|
水路材料
|
不銹鋼+PPR水管焊接
|
|
14
|
轉臺直徑
|
￠600
|
|
15
|
轉臺負載電源
|
AC220V
|
|
16
|
材質
|
SUS304#不銹鋼板
|
|
17
|
保護裝置
|
漏電、缺水、短路
|
|
18
|
電源（V）
|
380V
|
|
19
|
功率（KW）
|
3
|
|
20
|
符合標準
|
IEC60529:1989+A1:1999、GB4208、GB7000.（IPX5、IPX6)
|
