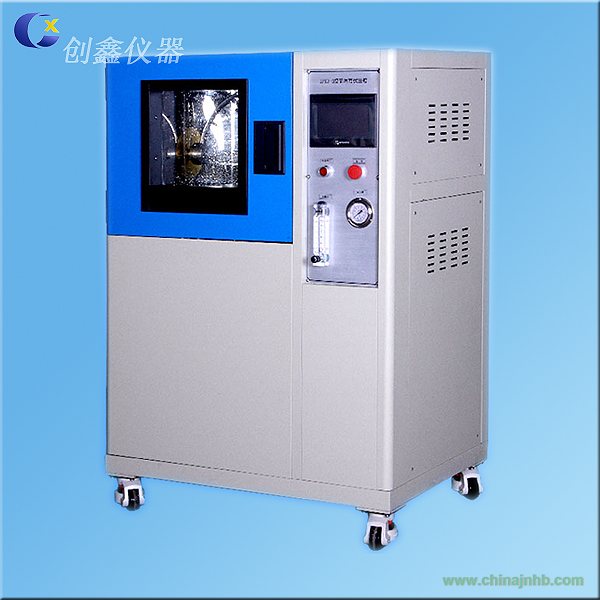

IPX3-4擺管淋雨試驗箱
試驗標準：
符合
IEC60529:2001《Degrees of
protection provided by enclosures(IP Code)》、GB4208-2008《外殼防護等級(IP 代碼)》14.2.3、14.2.4
條款與圖 4 及 GB7000.1《燈具 第一部分：一般要求與試驗》9.2.4、9.2.5
條款及圖 9.4 要求；
用途：
該設備的主要作用是用于電子 電工產品、燈具、電柜、電器元件、汽車、摩托車及其零部件等產品在模擬淋雨的氣候條件下，對產品的物理以及其它相關性能進行測試。測試后，通過檢定來判斷產品的性能是否達到要求，以便于產品的設計、改進、檢定及出廠檢驗使用。
產品特點：
1
適用于進行產品的 IPX3、IPX34測試。
2
外殼由國產優質鋼板加工而成，表面噴涂烤漆，美觀耐用。
3
內箱及轉臺全部采用SUS304#不銹鋼板制造，確保長時間使用不生銹。
4
箱式結構，循環用水（節能環保），自帶水箱，水箱內裝用水位浮球閥自動控制進水，并有低水位報警檢測，有效防止水泵缺水干轉而損壞。
5
門上有大面積觀察窗，試驗箱內安裝有LED防水照明燈，方便對測試樣品的觀察。
6
擺管驅動采用進口松下伺服電機（采用伺服電機具用噪聲小，速度、角度精準優點）。
7
轉臺使用國產優質步進電機，速度及角度可在觸摸屏上設定可調，在標準范圍內精準無級可調，并能自動控制正反向轉動（適合帶樣品通電測試，防止繞線）。
8
樣品電源通斷電時間可程序控制功能：停電0-999 min----通電0-999min----停電0-999min（適用于樣品在測試在需要通斷電測試）。
9
觸摸控制功能：A、IPX3 試驗，按標準條款中的 IPX3 條件進行試驗；B、IPX4 試驗，按標準條款中的 IPX4 條件進行試驗；C、自定義試驗，按用戶需求進行試驗，按用戶需求進行試驗，可以設定試驗時間、淋雨角度、
擺管速度、轉臺速度；
10
測試時間可設定：0-999min(可調)。
11
核心控制元件采用臺灣威綸7寸觸摸屏+松下PLC，電器元件全部采用如LG、歐姆龍等進口品牌，接線工藝符合國家標準要求，電板布局合理，接線牢固，標示清楚。
12
過濾措施：設備標配高精度的過濾器，能有效過濾自來水中的雜質；濾芯可定期更換。
|
技術參數表：
|
|
序號
|
型號
|
CX-IPX34B-R200
|
CX-IPX34B-R400
|
CX-IPX34B-R400
|
|
1
|
擺管尺寸（mm）
|
R200
|
R400(可加配R200擺管)
|
R600(可加配R400，R200擺管)
|
|
2
|
內箱尺寸（mm）
|
L500*D500*H500
|
L900*D900*H900
|
L1300*D1300*H1300
|
|
3
|
外尺寸（mm）
|
L1000*D680*H1440
|
L1400*D1080*H1900
|
L1740*D1480*H1950
|
|
4
|
流量（L/mm））
|
0-1L/min
|
0-2L/min
|
0-3 L/min
|
|
5
|
試驗轉臺尺寸（mm）
|
∮200
|
∮400 (可加配∮200臺面)
|
∮600 (可加配∮400，∮200臺面)
|
|
6
|
轉臺高度可調范圍
|
150-250mm
|
350-600mm
|
550-1000mm
|
|
7
|
噴水孔徑尺寸(mm)
|
0.4
|
|
8
|
擺管內徑（mm）
|
15
|
|
9
|
擺管角度
|
120o（IPX3）、350o（IPX4）或自定義設定
|
|
10
|
擺管速度
|
120°來回4S、360°來回12S（精準控制）或自定義設定
|
|
11
|
擺管材料
|
SUS304 不銹鋼管
|
|
12
|
試驗轉臺速度
|
1-5r/min(精準可調)
|
|
13
|
保護裝置
|
漏電、斷水、短路
|
|
14
|
電源（V）
|
220V
|
|
15
|
功率（KW）
|
1
|
|
16
|
符合標準
|
IEC60529:1989+A1:1999、GB4208、GB7000.（IPX3、IPX4)
|
