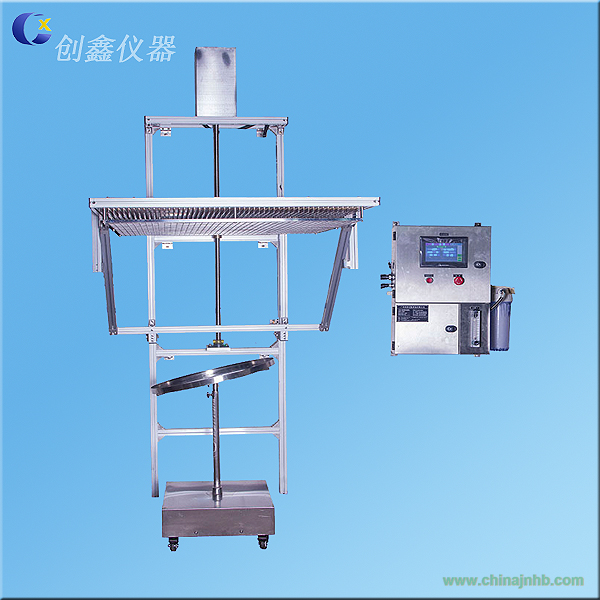

IPX1-2垂直滴雨試驗機
試驗標準：
符合 IEC60529:2001《Degrees of protection provided by enclosures(IP Code)》、GB4208-2008《外殼防護等級(IP 代碼)》14.2.1、14.2.2 條款與圖 3 及 GB7000.1《燈具 第一部分：一般要求與試驗》9.2.3條款要求。
用途：
該設備的主要作用是用于電子 電工產品、燈具、電柜、電器元件、汽車、摩托車及其零部件等產品在模擬淋雨的氣候條件下，對產品的物理以及其它相關性能進行測試。測試后，通過檢定來判斷產品的性能是否達到要求，以便于產品的設計、改進、檢定及出廠檢驗使用。
產品特點：
1 適用于進行產品的 IPX1、IPX2 測試。
2 掛墻式結構，滴水盤運行平穩(wěn)。
3 設備機架，試樣轉臺全部由優(yōu)質鋁合金及SUS304#不銹鋼板，確保長時間使用不生銹。
4 水箱升降驅動：絲桿(SUS303不銹鋼T32X6)、螺母裝置驅動升降，有防墜落等安全功能。當水箱下方有物體頂住水箱時，螺母會自動脫離水箱，有防止損壞水箱及各項物體的功能。
5 滴雨板：采用真空設計，采用高防銹不銹鋼材質制造，經久耐用。
6 滴雨流量：流量計自帶調節(jié)閥，手動精準調整。
7 降雨裝置可以自動升降，噴嘴位于被測試物最高點200mm處時自動停止（通過光電開關檢測）。
8 試驗針頭：直徑0.4mm，完全符合試驗標準；可拆卸式，方便更換。
9 噴嘴接觸位黃銅錐形設計，無需工具即可更換針頭；針頭下面安裝有不銹鋼網格防護罩，有效防止試驗操作人員頭部不小心碰到試驗針關受傷。
10 過濾措施：設備標配高精度的過濾器，能有效過濾自來水中的雜質；濾芯可定期更換。
11 具備壓縮空氣風干功能：試驗完成后可將滴水箱內多余水份排除干凈，避免長時間積水結垢堵塞針孔。
12 轉臺電機采用步進電機，可直接在觸摸屏上設定轉臺速度；能精確保證IPX1標準要求的轉臺速度（1r/min），并且能自動完成IPX2測試要求的4個位置分別滴雨2.5min的試驗要求。
13 控制系統部分：采用臺灣威綸7寸觸摸屏+松下PLC。
|
技術參數表：
|
|
序號
|
型號
|
CX-IPX12C-800
|
CX-IPX12C-1000
|
|
1
|
滴雨面積
|
800*800mm
|
1000*1000mm
|
|
2
|
設備外尺寸
|
L1000×D1000×H2500 mm
|
L1200*D1200*H2500mm
|
|
3
|
轉臺直徑
|
￠500 mm
|
￠600 mm
|
|
4
|
滴水孔徑
|
￠0.4mm。
|
|
5
|
孔間距離
|
20*20 mm
|
|
6
|
降雨量
|
1-5mm/Min(±0.5mm/min)
|
|
7
|
流量調整方式
|
手動調整
|
|
8
|
滴雨箱升降高度
|
1000*1800可調
|
|
9
|
轉臺承重
|
50KG
|
|
10
|
轉臺速度
|
1 r/min
|
|
11
|
轉臺可傾斜度
|
0°或15°
|
|
12
|
轉臺升降范圍
|
固定式
|
|
13
|
測試時間
|
0-999 min
|
|
14
|
保護裝置
|
漏電、缺水、短路
|
|
15
|
電源（V）
|
380V
|
|
16
|
功率（KW）
|
3
|
|
17
|
符合標準
|
IEC60529:1989+A1:1999、GB4208、GB7000.（IPX1、IPX2)
|
