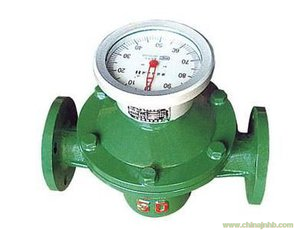

一、用途:LXB系列橢圓齒輪流量計是容積式流量計中的主要類型，用于計量在一定壓力下封閉管道中滿管流的流體流量。它具有精確度高、可靠性好、壽命長、量程范圍大、壓力損失小、粘度適應強等優點，測量基本上不受溫度、壓力變化的影響，且安裝方便。主要用于測量石油制品的累積流量，也可用于其他化工溶液（腐蝕性介質除外）的計量。該流量計系直讀累積式流體流量計，是由裝有一對橢圓齒輪轉自的計量室、密封聯軸器（小口徑流量計采用靈敏度高的磁性聯軸器）和技術機構組成。
概 述：LC 型容積式橢圓齒輪流量計，系直讀累積式液體流量計，LCB 型橢圓齒輪流量計，是在LC 型流量計的基礎上增加了發訊機構，可與本廠產品《微機流量控制儀》配套，LXB智能數字一體化顯示齒輪流量計，可以帶4-20MA輸出與PLC通訊檢測。廣泛用于管道中液體流量(總量)或瞬時流量的測量和自動控制。由于它具有量程范圍大，精度高，性能穩定，能測高溫、高粘度液體，安裝簡易，操作方便等諸多優點。
應用領域：LC橢圓齒輪流量計是液體推動一對橢圓齒輪轉動，每個腔體的容積是固定體積，齒輪轉速引出，為機械顯示儀表，若電子儀表配以傳感器發出同步脈沖計數?，F場均可顯示瞬時流量和累積流量，均可實現遠傳。 橢圓齒輪流量計可用于多種粘度范圍的測量，尤其適用于測量低粘度的介質，產品廣泛應用于石油開采、石化、煉油、液體、化工、商業、造紙、儲油庫等行業工業部門的流體計量，用于測量小管徑的微小流量計算。
主要優點：
1.口徑從10-150mm
2.外殼材質有多種選擇：鋁、不銹鋼及鑄鋼、PPS、青銅等
3.軸承材質有多種選擇：陶瓷、青銅、哈氏合金、碳化物、PPS、不銹鋼密封軸承等
4.軸的材料：316不銹鋼
5.O形環的材質有：VITON、氟橡膠、不銹鋼、特氟隆
6.量程比10：1，最大可達50：1
7.安裝時需裝過濾器
8.年度最高可達1000mPa.s
9.壓力最高可達6.3MPa
二、主要技術參數：
1.準確度等級：0.2%；0.5%
2.重復性誤差：流量計各流量點的重復性誤差不超過流量計基本誤差絕對值的 三分之一
3.公稱壓力：0.6、1.6、2.5、4.0、6.3 MPa
4.工作溫度：-20～+80℃、-20～+200℃、-20～+300℃（高溫型）
5.環境溫度：-30～+70℃
6.電源電壓：12～24V DC（適用于流量積算儀）
7.介質粘度：0.1-1000mPa.s
8.壓力損失：0-1000mPa.s＜80KPa
9.法蘭連接：執行國家標準，另可按用戶法蘭標準制造
10.防爆等級：本安IaIICT4；隔爆dIIBT4
二、基本參數：
基本誤差限（%） ±0.5
公稱壓力（MPa） 1.6
工作溫度（℃） -30-＋160
液體粘度（mPa﹒s） 0.6-200
通徑（mm） 流量范圍（m2/ h）石油粘度（mPa﹒s） 化學液體粘度（m2/ h）
0.6-2 2-8 8-200 0.6-200
LXB-10 10 0.15-0.4 0.08-0.4 0.04-0.4 0.1-0.4
LXB-15 15 0.38-1.5 0.25-1.5 0.15-1.5 0.3-1.5
LXB-20 20 0.75-3 0.4-3 0.3-3 0.6-3
LXB-25 25 1.5-6 0.8-6 0.6-6 1.2-6
LXB-40 40 3-15 2-15 1.5-15 2.4-12
LXB-50 50 4.8-24 3.2-24 2.4-24 3.8-19
LXB-80 80 12-60 8-60 6-60 10-50
LXB-100 100 20-100 13-100 10-100 16-80
LC系列橢圓齒輪流量計外形尺寸表（鑄鐵、不銹鋼）單位：mm
型號公稱通徑Dg 總長L 總寬H 總高B 中心高A 法蘭D 法蘭孔D1 螺栓孔n-φ
LXB-15 15 180 124 205 158 95 65 4-φ14
LXB-20 20 180 124 225 168 105 75 4-φ14
LXB-25 25 245 184 240 171 115 85 4-φ14
LXB-40 40 250 184 270 187 145 110 4-φ18
LXB-50 50 340 255 305 210 160 125 4-φ18
LXB-80 80 420 310 390 260 195 160 8-φ18
LXB-100 100 440 330 440 280 215 180 8-φ18
LC系列橢圓齒輪流量計尺寸表(鑄鋼)單位：mm
型號公稱通徑Dg 總長L 總寬H 總高B 中心高A 法蘭D 法蘭孔D1螺栓孔n
LXB-15 15 200 138 220 160 105 75 4-φ14
LXB-20 20 250 164 232 180 125 90 4-φ18
LXB-25 25 300 202 252 185 135 100 4-φ18
LXB-40 40 300 202 293 208 165 125 4-φ23
LXB-50 50 384 262 394 312 175 135 4-φ23
LXB-80 80 450 337 452 332 210 170 8-φ23
LXB-100 100 555 442 478 370 250 200 8-φ25
注：鑄鋼流量計用于高壓（6.4MPa、低腐蝕介質的計量 )
五、帶回零裝置的橢圓齒輪流量計
