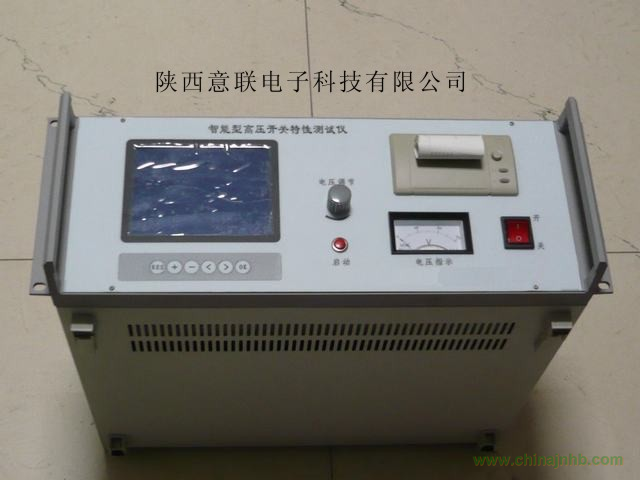

YKG-5013C車載高壓開關測試儀

一、         儀器簡介

該高壓開關測試儀是我公司為適應現場測試高壓開關機械特性及其它參數的需要，依據高壓開關動特性測試儀的新技術標準開發研制的最新專用測試儀器。

二、     測試功能

a、開關機械特性

1、  開關的分（合）閘時間；

2、  開關每個斷口的分（合）閘時間；

3、  主輔配合時間；

4、  動觸頭行程；

5、  動觸頭超行程；

6、  開關開距；

7、  合（分）閘不同期；

8、  彈跳時間；

9、  剛合（分）速度；

10、      合（分）閘最大速度；

11、      合（分）閘平均速度；

12、      自動重合閘無電流間歇時間及金屬短接時間。

13、      行程位移曲線。

14、      每個斷口分合閘電流波形

b、     低操作電壓：

高壓開關分（合）閘低操作電壓特性測試。(相應型號)

三、     技術指標

1、  開關操作電源（供電電源）：30—260V（≤10A）；

2、  同時測試斷口數：≤6；

3、最大測量速度：不大于20m/s，精度：0.01m/s

測量行程：不大于1000mm，精度：±0.1mm

最大測試時間：99.99s，分辨率：0.1ms

最小動作同期差0.1ms ,測試六通道，測速一通道

輸出顯示分合閘曲線、各個斷口分合閘波形。

輸出方式：大屏幕液晶顯示、全漢字輸出，面板式打印機

4、      低操作電壓測試精度：0.1V

四、      工作條件：

電源：AC220±10%，頻率50HZ；

工作環境溫度：-10℃~40℃；

相對濕度：〈80%。

五、      整機特點：

1、可以實時顯示開關狀態；

1、  自動判別、報警開關操作中的不成功操作；

2、  可以自動判斷斷口個數；

3、  一次操作便可獲得六個斷口的所有測量數據；

4、  測量結果以中文方式全部顯示在屏幕上，并可顯示時間—行程曲線

各個斷口分合閘波形；

5、  所有測量數據、曲線可打印輸出；

6、  對輔觸頭電阻適應范圍大，電阻值在20Ω~2kΩ內均可測試；

7、  抗干擾能力強，可在較強的電磁場中正常工作；

8、  可存貯30組測試數據；

9、  本儀器依據標準GB1984-89《交流高壓斷路器》、GB3309-89《高壓開關設備常溫下的機械特性試驗》。

10、      采用轉鼓式測速方式；

11、      可以提供供電電源（相應型號）；

12、      可以連接電腦（相應機型）；

13、      可以測試只有合閘/分閘信號沒有分閘/合閘信號的斷路器；

14、      可以測試高開的低操作電壓特性；

15、      采用一箱式結構攜帶方便；

16、      采用虛擬儀器模式，測試功能智能選擇。
