YCD-5040/1高壓開關操作電源（直流試驗電源）

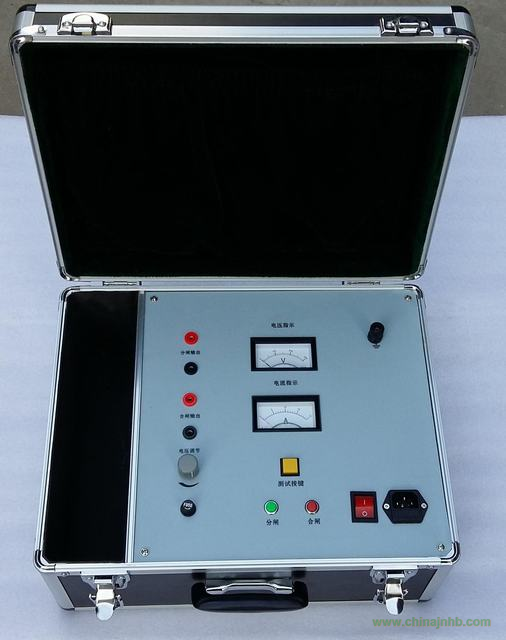

陜西意聯YCD-5040/1高壓開關操作電源（直流試驗電源）采用最新技術IGBT高頻開關電源，輸出穩定可靠。輸出電壓、電流顯示直觀。操作簡單、體積小、重量輕，是高壓開關測試的理想必備儀器。

技術參數

1  輸出電壓：30---260V

2  輸出電流：≤10A （20A/30A對應機型）

3  工作電源：電源：AC220±10%，頻率50HZ；

4  工作環境溫度：-10℃~40℃；

5  相對濕度：〈80%。

注意事項

1、  注意接線：進行測試時，必須斷開高壓開關原配操作電源！！！并將本儀器操作電源與高壓開關相應操作電源端子相連，注意：紅（正）、黑（負）。

2、  開關在合閘狀態時請不要再按合閘按鈕，開關在分閘狀態時請不要再按分閘按鈕。

3、  注意輸出導線夾子一定要與高壓開關端子連接可靠，防止因高壓開關分合閘振動造成夾子脫落或輸出短路。

4、  如在測試過程中無直流輸出請關掉電源更換保險。

5、  如儀器工作異常請速與廠家聯系。

高壓開關低操作電壓試驗：

慢慢轉動“電壓調節”旋鈕將電壓升至高壓開關額定操作電壓的65%，在此操作電源電壓驅動下高壓開關應能可靠分/合閘操作；轉動“電壓調節”旋鈕將電壓降至高壓開關額定操作電壓的30%以下，高壓開關應不能進行分合閘操作；轉動“電壓調節”旋鈕將電壓升至高壓開關額定操作電壓的30-65%之間，高壓開關應只能分閘操作，不能合閘操作。
