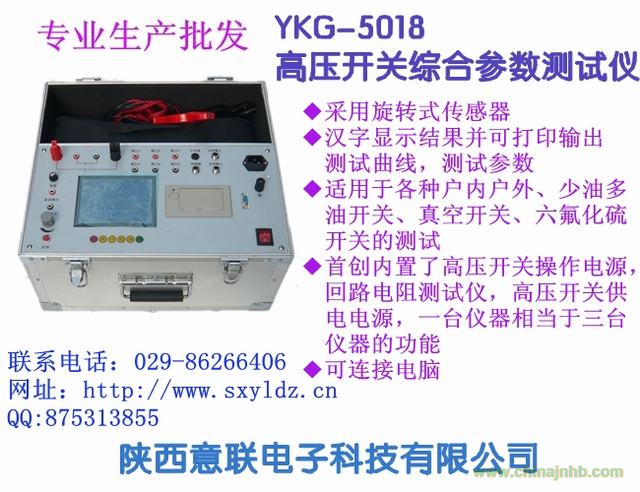

YKG-5018高壓開關綜合測試儀    高壓開關機械特性測試儀  高壓開關磨合試驗臺

高壓開關機械特性測試儀      斷路器機械特性測試儀

出品單位：陜西意聯電子科技有限公司

一、 儀器簡介

YKG-5018高壓開關測試儀首創性的采用CPLD存貯轉鼓式采樣技術，漢字液晶顯示結果并可打印輸出測試曲線、測試參數，YKG-5018高壓開關測試儀，充分考慮到用戶使用方便，部分不同型號國內首創內置了開關操作電源，回路電阻測試儀。一臺儀器相當于三臺儀器的功能。具有RS232/USB接口可以連接電腦。

二、 測試功能

a、開關機械特性

1、 六個斷口的合（分）閘時間；

2、 主輔配合時間；

3、 動觸頭行程；

4、 動觸頭超行程；

5、 合（分）閘不同期；

6、 彈跳時間；

7、 剛合（分）速度；

8、 合（分）閘最大速度；

9、 合（分）閘平均速度；

10、 自動重合閘無電流間歇時間及金屬短接時間。

b、 低操作電壓：

分（合）閘低操作電壓。(相應型號)

c、 測試回路電阻。(相應型號)

D、高壓開關磨合試驗

三、 技術指標

1、 開關操作電源：0—220V（≤10A）；

2、 同時測試斷口數：≤6；

3、最大測量速度：不大于20m/s，精度：0.01m/s

測量行程：不大于1000mm，精度：±0.1mm

最大測試時間：99.99s，分辨率：0.1ms

最小動作同期差0.1ms ,測試六通道，測速一通道

輸出顯示分合閘曲線、各個斷口分合閘波形。

輸出方式：大屏幕液晶顯示、全漢字輸出，面板式打印機

4、回路電阻測試電流：100A/200A

回路電阻測試精度：±0.5%±5RDB

回路電阻測試范圍：0-2000μΩ

5、低操作電壓測試精度：0.1V

6、磨合設置次數 1-9999次

7、磨合時間間隔1-99S

整機特點：

1、 可以實時顯示開關狀態；

2、 自動判別、報警開關操作中的不成功操作；

3、 可以自動判斷斷口個數；

4、 一次操作便可獲得六個斷口的所有測量數據；

5、 測量結果以中文方式全部顯示在屏幕上，并可顯示時

間—行程曲線各個斷口分合閘波形；

6、 所有測量數據、曲線可打印輸出；

7、 對輔觸頭電阻適應范圍大，電阻值在20Ω~2kΩ內均可測試；

8、 抗干擾能力強，可在較強的電磁場中正常工作；

9、 可存貯30組測試數據；

10、  本儀器依據標準GB1984-89《交流高壓斷路器》、GB3309-89《高壓開關設備常溫下的機械特性試驗》。

11、  采用轉鼓式測速方式；

12、  可以提供供電電源（相應型號）；

13、  可以連接電腦（相應機型）；

14、  可以測試只有合閘/分閘信號沒有分閘/合閘信號的斷路器。

15、  可以測試高開的低操作電壓特性。

16、  采用一箱式結構攜帶方便。

17、  采用虛擬儀器模式，測試功能智能選擇。

18、  可以測試回路電阻。

19、  帶遙控測試功能。

20、  可以進行開關磨合試驗。

21、 可以電流啟動測試
