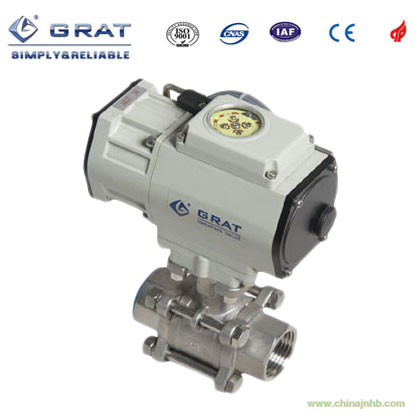

一、小型電動球閥產品簡介：
小型電動球閥，小體積電動球閥是一款超小型電動閥門，其執行器和閥體的一體化設計，極大地減小了外形體積，應用于各種對于安裝尺寸和體積有較大限制的工藝場合。
二、小型電動球閥產品特性
小型電動執行機構產品特點
1、精小型電動球閥電動球執行器外殼采用全鋁合金殼體、防護及耐候性更好
2、超小外形，性能可靠，輸出扭矩大，使用壽命長（5～10萬次）
3、體積小巧，高度小于120mm，重量1.2Kg方便管道上各角度安裝，適用各種復雜管道、工況需求。
4、電氣限位和機械限位一體化設計,定位準確,一致性很高,杜絕執行器連轉的可能.
5、0-360°角任意裝配，方便于對于空間的分配需求。
6、標準式、直裝式方便選用。
7、適配閥門：DN50及以下口徑軟密封蝶閥
DN40及以下口徑雙由令球閥
DN32及以以下口徑軟密封球閥
8、DDS開關調試專利技術：
您只需一步即可輕松調試執行器角度和行程。
DDS開關調試技術專利號：ZL2014 2 0595730.6
9、PPD專利定位技術：
定位精度提高5倍達到±0.1%，電位器使用壽命提高2倍達到100萬次。
PPD專利定位技術專利號：ZL2010 2 0225919.8
10、超過10萬次的現場無故障運轉壽命，讓您的系統運轉可靠無憂！
11、超過5萬次的現場無故障運轉壽命，讓您的系統運轉可靠無憂
12、結構簡單，性能可靠。廣泛替代各種小口徑電磁閥產品。
13、具有自潔功能，有效保證管路的暢通。流道簡單，相對于電磁閥產品結構的S型流道，具有流通阻力小，無卡阻。
14、成功應用于多個工業領域，如空調系統、消防系統、水處理系統、管路吹掃、分析儀器、煙氣采樣等行業。
三、小型電動球閥產品參數
|
工作電源
|
AC220V 50/60HZ
|
|
公稱通徑
|
DN15-200
|
|
介質溫度
|
-20℃ 至+350℃ (+200℃ 特殊密封)
|
|
(+200℃
|
特殊密封).
|
|
工作壓力
|
PN16,
PN25，PN40，PN64，PN100
|
|
輸入信號
|
4-20mA
|
|
輸出信號
|
4-20mA
|
|
連接方式
|
法蘭式
|
|
閥體材質
|
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
|
|
閥座材料
|
PTFE(常溫)、特制PPL（高溫）、金屬密封（高溫）
|
|
泄漏量
|
符合ANSIB16.104 5級標準
|
|
密封形式
|
彈性密封、耐高溫對位聚苯、硬質合金及工業陶瓷
|
|
適用介質
|
水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質
|
|
防護等級
|
IP67
|
|
制造標準
|
JB/T8692-1998
|
|
產品符合標準品
|
|
|
符合標準電動蝶閥閥設計
與制造標準
|
GB12237-89
AP16D
|
|
蝶閥法蘭標準
|
JB79
GB9113 ANSI B16.5 JIS B2212
|
|
結構長度
|
GB1221-89
|
|
檢驗標準
|
JB/T
9092 API598
|
