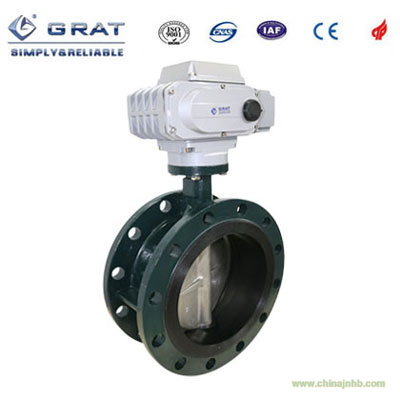

一、法蘭式電動蝶閥產品簡介
法蘭式電動蝶閥采用無銷釘結構，有效避免長期運行銷釘脫落。適用介質：水、油品等液態介質。產品廣泛應用于各種工業介質的溫度、壓力、流量調節和切斷。廣泛應用于石油、化工、食品、醫藥、輕紡、造紙、水電、船舶、城市給排水、冶煉能源等系統中，非腐蝕性的氣體、液體、半流體以及固體粉末管線和容器上作為調節和截流裝置使用。
二、法蘭式電動蝶閥產品特性
①結構簡單、緊湊，90°回轉開啟迅速。
②壓差小，流通能力大
③操作扭矩小，省力輕巧。
④DDS開關調試專利技術：
您只需一步即可輕松調試執行器角度和行程。
DDS開關調試技術專利號：ZL2014 2 0595730.6
⑤PPD專利定位技術：
定位精度提高5倍達到±0.1%，電位器使用壽命提高2倍達到100萬次。
PPD專利定位技術專利號：ZL2010 2 0225919.8
⑥超過10萬次的現場無故障運轉壽命，讓您的系統運轉可靠無憂！
★流量特性等百分比特性，可用于調節或開關式控制。
★具有非常顯著的經濟性，尤其是較大口徑的蝶閥。（中、低壓力場合首選蝶閥）
★優越的經濟性能使得蝶閥廣泛應用于食品、環保、輕工、石油、造紙、化工、船舶、城市給排水、電力等行業的工業自動控制系統中。
三、法蘭式電動蝶閥產品參數
|
公稱通徑
|
DN50～DN600
|
|
工作電源
|
AC220V，AC380V, DC24V
|
|
介質溫度
|
-20~120℃
|
|
環境溫度
|
-30℃－60℃
|
|
公稱壓力
|
0.1～2.5MPa
|
|
動作時間
|
15S/30S/60S
|
|
適用介質
|
水，油品，氣體、腐蝕性介質等
|
|
控制方式
|
調節或開關控制
|
|
輸入信號
|
4-20mA/0-5V~10V(備選）
|
|
輸出信號
|
4-20mA/0-5V~10V(備選）
|
|
連接方式
|
法蘭式
|
|
密封形式
|
軟密封
|
|
試驗壓力
|
殼體實驗
|
1.76MPa
|
|
密封試驗
|
2.4MPa
|
|
閥體材質
|
WCB、QT450-10、HT200、HT250、SUS304、SUS316
|
|
閥板材質
|
WCB、QT450-10、HT200、HT250、SUS304、SUS316
|
|
轉軸材質
|
2Cr13
|
|
密封圈材質
|
丁腈耐油橡膠、EPDM、PTFE、PPL等
|
|
閥桿密封
|
NBR、HNBR
|
|
填料材質
|
柔性石墨
|
|
防護等級
|
IP67
|
|
制造標準
|
GB/T 122387-89
|
|
法蘭標準
|
GB9113-2000、GB17241.6-1998
|
|
結構長度標準
|
GB12221-89
|
|
檢驗標準
|
GB/T 13927-92
|
