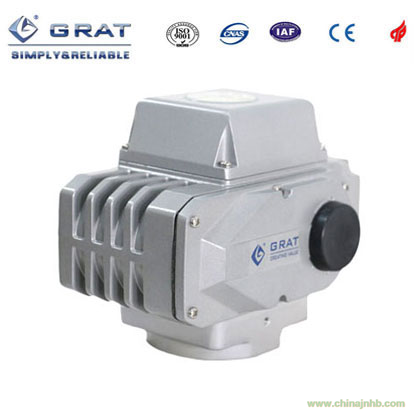

一、電動執行器產品簡介
GRAT電動執行器，提供高達10萬次無故障運行體驗！
從一投入使用就無需維護和保養，一直為系統穩定工作到底！
又名：電動閥門驅動裝置，也有稱：“電動頭”。
是一種能控制閥體直行程或角行程運動的驅動裝置。在不同的工業行業應用中也被稱為 “閥門遙控裝置、閥門電動裝置”
電動執行器使用交流電或直流電作為驅動能源，接受工業自動化控制系統的控制信號，對閥門進行開度控制。
電動執行器裝置，替代了人工操作，提高了工業自動化生產的效率和可靠性。節省了大量的人工成本和運行成本。
二、電動執行器產品特性：
1、按控制方式分類：開關型和調節型
2、按連接方式分類：標準式和直裝式
3、DDS開關調試專利技術：
您只需一步即可輕松調試執行器角度和行程。
DDS開關調試技術專利號：ZL2014 2 0595730.6
4、PPD專利定位技術：
定位精度提高5倍達到±0.1%，電位器使用壽命提高2倍達到100萬次。
PPD專利定位技術專利號：ZL2010 2 0225919.8
5、超過10萬次的現場無故障運轉壽命，讓您的系統運轉可靠無憂！
6、體積小，重量輕，方便管道上各角度安裝，適用各種復雜管道、工況需求。
7、常規為單相220V電壓，特殊供貨有DC220V、DC24、AC110V三種規格
8、執行器密封標準為執行器整體浸入水中，無氣泡泄漏。適合戶外露天工況。
9、產品電氣元件及各種精密零件，均采用進口部件，有效保證產品的高品質和可靠性。
三、電動執行器產品參數
|
型號
性能
|
20
|
50
|
100
|
200
|
400
|
600
|
1000
|
1600
|
2500
|
|
輸出力矩
|
20NM
|
50NM
|
100NM
|
200NM
|
400NM
|
600NM
|
1000NM
|
1600NM
|
2500NM
|
|
動作時間
|
15S
|
15S/30S
|
15S/30S
|
15S/30S
|
15S/30S
|
45S
|
30S
|
48S
|
60S/75S
|
|
回轉角度
|
0-90°
0-360°
|
0-90°
0-360°
|
0-90°
0-360°
|
0-90°
|
0-90°
|
0-90°
|
0-90°
|
0-90°
|
0-90°
|
|
電機功率
|
6W
|
10W
|
25W
|
40W
|
90W
|
90W
|
120W
|
140W
|
140W
|
|
額定電流
|
0.16A
|
0.16A
|
0.32A
|
0.32A
|
0.54A
|
0.64A
|
0.96A
|
0.98A
|
1.03A
|
|
整機重量
|
1.2Kg
|
2.5kg
|
3.5kg
|
8kg
|
8.5kg
|
9kg
|
20kg
|
21kg
|
22kg
|
|
可
配
|
球
閥
|
DN15
|
DN15-40
|
DN50-65
|
DN65-80
|
DN80-100
|
DN150-200
|
DN250-300
|
DN300
|
DN400
|
|
蝶
閥
|
|
DN32-50
|
DN50-125
|
DN150-200
|
DN200-250
|
DN300-DN400
|
DN400-600
|
DN600
|
DN700-800
|
|
電 源
|
AC220V AC380V DC24V
AC110V DC220V 可選
|
|
絕緣電阻
|
100MΩ/500VDC
|
|
耐壓等級
|
1500VAC 1分鐘
|
|
防護等級
|
IP68（相當于將產品置于20M深水處無滲漏）
|
|
限位組件
|
●電動操作時：全開全閉極限開關。
●手動操作時：機械擋塊。
|
|
保護裝置
|
過熱保護器（自動恢復型）
|
|
安裝方位
|
360°任意角度安裝
|
|
電氣接口
|
M20*1.5 防水電纜接頭，電源線、信號線各一個
|
|
環境溫度
|
-30℃--60℃
|
|
檢測標準
|
JB/T8219-1999
|
