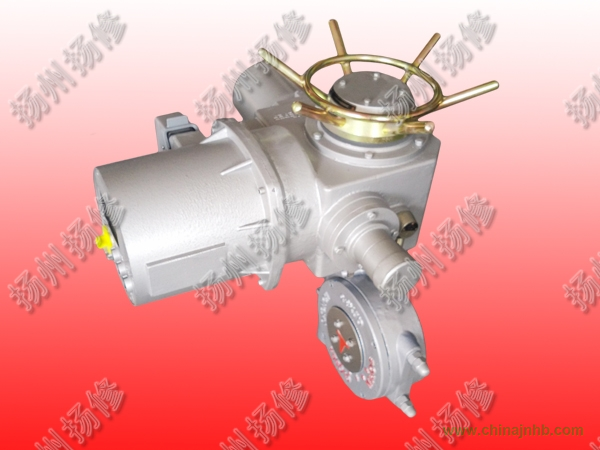

F-DQW500智能部分回轉電動執行器；
非侵入式F-DQW系列部分回轉閥門電動裝置是電動閥門的驅動裝置，用以控制閥門的開啟和關閉。是F-DZW系列產品的派生產品?？蛇m用于球閥、蝶閥和風門等，它可以準確地控制指令動作，是對閥門實現遠控、集控和自動控制的最佳驅動裝置。本系列產品不僅適用于電站，還可以用于石化、冶金、公用事業等。
特點
1． 非侵入式，就地操作器件采用非接觸感應元件。
2． 人機界面，采用高亮度、高對比度顯示器，中英文菜單，方便用戶進行設置與調試。
3． 紅外遙控，采用紅外遙控器可對特殊安裝位置的執行機構進行調試、操作或參數設置與查詢。
4． 準確定位，準確的閥門定位。采用數字傳感器對閥門位置進行精確監測。
5． 控制模式，多種遠方控制方式供用戶選擇，遠方控制信號均與內部實現電氣隔離。
6． 信號自由組態，最多可輸出4路接點信號供用戶選擇使用，每一路信號可自由定義。
7． 相序自動校正，執行機構旋向可自由設定，CPU可自動校正電源相序，接線時無需考慮電源相序。
8． 缺相保護，CPU具有電源缺相和輸出缺相保護功能。
9． 故障自診斷，內部CPU不斷收集執行機構的各種信息，監控執行機構的運行狀態，經過自診斷發出各種報警和故障信息，方便用戶即使快速地處理故障。
10． 緊急操作，優先響應“緊急”開關里輸入信號，一旦有效，執行機構運行至事先設定緊急位置。
11． 調試方便，僅需設定與記錄開、關方向終端位置，調試工作即可完成。
技術參數
|
環境溫度
|
－20℃～＋60℃
|
|
環境濕度
|
≤95%（＋25℃時）
|
|
防護等級
|
IP55，IP65(特殊訂貨)
|
|
轉矩重復精度
|
≤10%
|
|
位置重復偏差
|
≤1°
|
|
主要電氣參數
|
|
電 源
|
三相 380V
AC±10% 50Hz
|
|
接插件
|
端子類型
|
24芯
|
6芯
|
|
接 點
|
500VAC/DC 16A
|
600VAC/DC 35A
|
|
導線截面
|
≤2.5mm2
|
≤6mm2
|
|
輸入/輸出信號
|
開關量輸入
|
外部/內部電源供電
|
|
電壓
24VDC±10% 電流 ≤10mA
|
|
脈沖寬度：＞100ms
|
|
光電隔離
|
|
開關量輸出
|
輸出方式：無源接點 4路
|
|
容量：125VAC/30VDC
5A
|
|
位置反饋輸出
|
范圍：4～20mA
|
|
負載能力：≤750Ω
|
|
線性度：≤0.3%
|
F-DQW500智能部分回轉電動執行器；
性能參數表
|
型號
|
公稱
轉矩
(N.m)
|
最大
轉矩
(N.m)
|
輸出
轉速
(r/min)
|
90°
全行程
時間
|
手動
速比
|
電機
功率
(kW)
|
構造型式
|
|
F-DQW10
|
100
|
150
|
1/3
|
47
|
56:1
|
0.12
|
DZW5A+JW80B
|
|
F-DQW20
|
200
|
300
|
|
F-DQW30
|
300
|
450
|
|
F-DQW60
|
600
|
900
|
|
F-DQWl20
|
1200
|
1800
|
3/7、9/14
|
35、23
|
56:1
|
0.25
|
DZW10A+JW100B
|
|
F-DQW250
|
2500
|
3000
|
3/7、9/14
|
35、23
|
56:1
|
0.25、0.37
|
DZW15A+JW125B
|
|
F-DQW330
|
3300
|
4000
|
3/7、9/14
|
35、23
|
56:1
|
0.37、0.55
|
DZW20A+JW125B
|
|
F-DQW500
|
5000
|
6000
|
3/7
|
35
|
56:1
|
0.55
|
DZW30A+JW160B
|
|
F-DQW700
|
7000
|
8000
|
3/7、9/14
|
35、23
|
56:1
|
1.1、1.5
|
DZW45A+JW160B
|
|
F-DQW1000
|
10000
|
12000
|
3/7、9/14
|
35、23
|
54:1
|
1.1、1.5
|
DZW60A+JW200B
|
|
F-DQW1300
|
13000
|
16000
|
3/7、9/14
|
35、23
|
54:1
|
2.2、3
|
DZW90+JW200B
|
|
F-DQW2000
|
20000
|
24000
|
3/7、9/14
|
35、23
|
58:1
|
2.2、3
|
DZW90+JW250B
|
