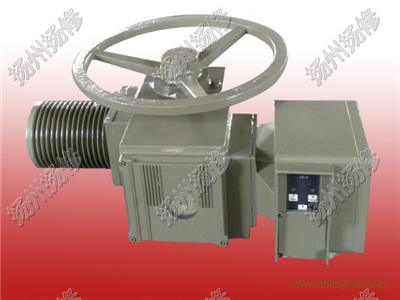

機電一體調節型電動執行器2SA3522-MU；
用途和特點
2SA3系列多回轉電動執行機構是過程控制系統中各類電動閥門的驅動裝置，用以控制閥門的開啟和關閉，適用于閘閥、截止閥、隔膜閥、其派生產品可用于碟閥、球閥和風門等角行程的閥門?？梢跃_地按控制指令動作，是對閥門實現遠控、集控和自動控制的必不可少的驅動裝置；2SA30電動執行機構適用于開環控制系統，2SA35系列電動執行機構適用于閉環控制系統，它可以準確地按控制指令對系統的介質壓力、溫度和流量進行調節，因而是實現自動控制的必不可少的驅動裝置，2SA3系列多回轉電動執行機構可廣泛用于電站、石化、冶金、公用事業等。具有如下特點：
1.設計先進、系列齊全、能充分滿足電站等自動化控制的需要；
2.結構合理、通用性強、可適用各種配套功能的需要、在2SA30上加裝功能控制模塊LK可實現就地可遠方操作；在2SA35上配裝LU智能型功率換向模塊時，即為智能型電動執行機構，為電站DCS技術改造提供了一種可靠的智能裝置；配數字型功率控制模塊（三相MU、單相MD）即為機電一體化電動執行機構，為電站DCS技術提供更多的選擇空間；
3.能提供二個以上的中途信號（即開關向中途信號）；
4.具有防塵、防水性能，其防護等級為IP67，應用戶要求亦可以提供防護等級為IP68的電動執行機構；
5.調整方便，控制精度高；
6.在2SA35上配裝變極電機時，可構成雙速電動執行機構，可用于125MW ~ 600MW發電機組的汽機旁路系統，既有調節功能，又有快慢速功能。
◆技術條件
1.環境溫度
-20℃ ~ +60℃（2SA35調節型）
-20℃ ~ +80℃（2SA30開關型）
2.工作制式 調節型： S4或S5周期性斷續工作制,允許最大工作次數為1200c/h 最小負載持續率為10%
開關型：S2—15min短時工作制
3.電源 三相380V
50Hz
單相220V
50Hz（250N.m以下）
4.防護等級
IP67、IP68（特殊定貨）
5.行程精度
≤0.5%
6.轉矩精度
≤10%
7.連接標準 調節型：法蘭連接尺寸按GB12222
開關型：法蘭連接尺寸按GB12222或JB2920執行
8.閥位信號
0/4—20mA
◆ 性能參數表
1．2SA35系列電動執行機構性能參數表
|
R系列
型號
|
2SA3510
|
2SA3511
|
2SA3512
|
2SA3520
|
2SA3521
|
2SA3522
|
2SA3530
|
2SA3531
|
2SA3532
|
2SA3540
|
2SA3541
|
2SA3542
|
|
控制轉矩
|
最大值
|
20Nm
|
40Nm
|
80 Nm
|
175 Nm
|
350 Nm
|
700 Nm
|
1400 Nm
|
2800Nm
|
|
最小值
|
15Nm
|
30 Nm
|
60 Nm
|
125 Nm
|
250 Nm
|
500 Nm
|
1000 Nm
|
2000Nm
|
|
設置轉矩
|
15 Nm
|
30 Nm
|
60 Nm
|
125 Nm
|
250 Nm
|
500 Nm
|
1000 Nm
|
2000Nm
|
|
輸出轉速r/min
|
5至40
|
5至14
|
5至10
|
|
法蘭號GB12222
|
F07
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
官網選型數據：參考
2SA3511-2FA00-6-ZY01+H01;2SA3511-2FA00-6-ZY01+H01;
2SA3520-2FA00-6-ZH01; 2SA3522-2GA00-6-ZY01+H01;
2SA3530-5FA00-6-ZY01+H01;
2SA3531-2GA10-6-ZY01+H01;
2SA3532-2FA00-6-ZY01; 2SA3541-2DA00-6-ZY01+H01
2SA3510-2FA00-6-ZJ0A+MU;2SA3511-2FA00-6-ZJ0A+MU;
2SA3521-2FA00-6-OFB2-ZJ2A+MU;2SA3522-2FA00--6-OFB2-ZJ2A+MU;
2SA3531-2FA00-6-OFB2-ZJ2A+MU;2SA3532-2FA00-6-OFB2-ZJ2A+MU;
2SA3541-2FA00-6-OFB2-H3A+MU;2SA3542-2FA00-6-OFB2-H3A+MU;
