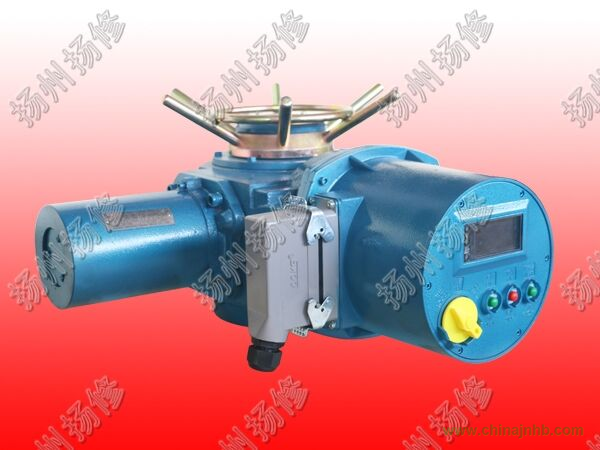

智能電動執行器F-DZW20 非侵入設計 液顯 故障反饋；
F-DZW系列多回轉電動執行機構，是閥門實現開啟、關閉或調節控制的驅動設備。Z型電動執行機構適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等。可用于明桿閥，也可用于暗桿閥。
本系列電動執行機構具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。可對閥門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。
型號主要有：F-DZW10，F-DZW20，F-DZW30，，F-DZW45，F-DZW60，F-DZW90，F-DZW120，F-DZW180，F-DZW250，F-DZW350，F-DZW500；
主要功能：
F-DZW系列非侵入式智能型電動執行器
1、全中文顯示：執行器視窗采用高清晰LCD數字、全中文及標識符液晶顯示屏。
2、相序自動糾正：執行機構旋向可自由設定，也可自由校正電源相序。
3、缺相保護：具有電源缺相和輸出缺相保護功能。
4、非侵入式：就地操作器件采用非接觸感應元件，現場調試無需打開罩殼。
5、人機界面：采用高清晰度、高對比度的LCD顯示、內含背景燈、全中文，方便用戶設置與調試。
6、遙控：使用紅外遙控器可對特殊安裝位置的執行器進行調試、操作或參數設置與查詢。
7、準確定位：準確的閥門定位，采用數字傳感器對閥門位置進行準確檢測。
8、控制模式：常規遠方控制信號采用4~20mA模擬量信號控制，提供4~20mA信號反饋（可提供特殊量控制）。遠方控制信號、反饋信號均與內部實現電氣隔離。
9、信號自由組態：最多可輸出6路接點信號工用戶選擇使用，每一路信號可自由定義。
10、自診斷：強大的故障自診斷功能，方便及時處理故障。
11、總線技術：具有Profibus、Modbus和工業以太網等多種總線通訊模塊。
12、遠程診斷：具有在線遠程診斷功能。
技術條件：
|
環境溫度
|
－20℃～＋60℃
|
|
環境濕度
|
≤95%（＋25℃時）
|
|
防護等級
|
IP55,IP65（特殊訂貨）
|
|
轉矩重復精度
|
≤7%
|
|
位置重復偏差
|
≤5°
|
|
主要電氣參數
|
|
電 源
|
三相 380V
AC±10% 50Hz
|
|
接插件
|
端子類型
|
24芯
|
6芯
|
|
接 點
|
500VAC/DC
16A
|
600VAC/DC
35A
|
|
導線截面
|
≤2.5mm2
|
≤6mm2
|
|
輸入/輸出信號
|
開關量輸入
|
外部/內部電源供電
|
|
電壓
24VDC±10% 電流 ≤10mA
|
|
脈沖寬度：＞100ms
|
|
光電隔離
|
|
開關量輸出
|
輸出方式：無源接點 4路
|
|
容量：125VAC/30VDC
5A
|
|
位置反饋輸出
|
范圍：4～20mA
|
|
負載能力：≤750Ω
|
|
線性度：≤0.3%
|
性能參數表
|
型 號
|
公稱
轉矩
（N.m）
|
最大
控制轉矩
（N.m）
|
最小
控制轉矩（N.m）
|
允許通過
閥桿直徑
（mm）
|
手動
速比
|
輸出
轉速
（r/min）
|
電機
功率
（kW）
|
重量
（kg）
|
|
F-DZW5A
|
50
|
75
|
≤25
|
28
|
1：1
|
18
|
0.12
|
38
|
|
F-DZW10
|
100
|
150
|
≤50
|
24、36
|
0.25
|
54
|
|
F-DZW10（I）
|
24
|
|
F-DZW15
|
150
|
225
|
≤75
|
28
|
0.25
|
|
F-DZW15（I）
|
24
|
0.37
|
|
F-DZW20
|
200
|
300
|
≤100
|
40
|
0.37
0.55
|
59
|
|
F-DZW20（I）
|
28
|
|
F-DZW30
|
300
|
450
|
≤150
|
40
|
24
|
0.55
|
60
|
|
F-DZW30（I）
|
28
|
|
F-DZW45
|
450
|
675
|
≤225
|
48
|
24
|
1.1
|
100
|
|
36
|
1.5
|
|
F-DZW60
|
600
|
900
|
≤300
|
24
|
1.5
|
103
|
|
36
|
2.2
|
|
F-DZW90
|
900
|
1350
|
≤450
|
60
|
24
|
2.2
|
128
|
|
F-DZW90（I）
|
48
|
36
|
3.0
|
|
F-DZW120
|
1200
|
1800
|
≤600
|
60
|
24
|
3.0
|
132
|
|
F-DZW120（I）
|
48
|
|
F-DZW180
|
1800
|
2160
|
≤900
|
70
|
25：1
|
24
|
4.0
|
245
|
|
36
|
5.5
|
|
F-DZW250
|
2500
|
3000
|
≤1250
|
24
|
5.5
|
250
|
|
F-DZW350
|
3500
|
4200
|
≤1750
|
80
|
13：1
|
18
|
7.5
|
450
|
|
F-DZW500
|
5000
|
6000
|
≤2500
|
10
|
460
|
|
F-DZW800
|
8000
|
9600
|
≤4000
|
80
|
90：1
|
12
|
13
|
780
|
|
F-DZW1000
|
10000
|
12000
|
≤5000
|
100
|
15
|
810
|
