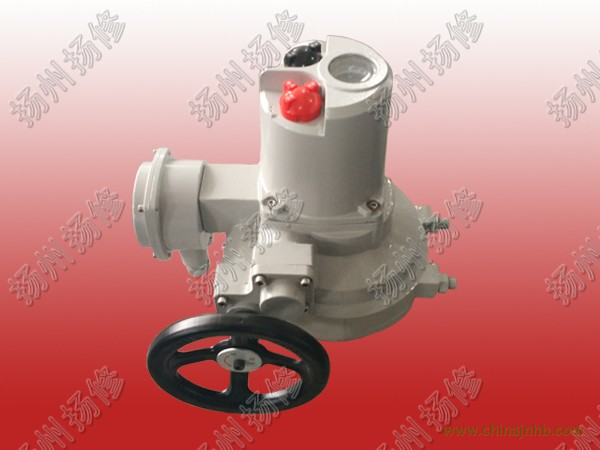

智能部分回轉電動執行器F-DQW60 故障反饋 PLC控制；
DQ/JW(B)系列整體型部分回轉/角行程電動執行機構適用于開啟、關閉或調節蝶閥、球閥和擋板等做90°角行程閥門。
本系列電動執行機構可遠距離控制，也可現場操作。廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等行業。
本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定；隔爆型的性能符合GB3836.1-2000《易爆性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《易爆性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。
3.工作環境和主要技術參數
電源：常規，三相380V（50Hz）
特殊，三相660V、440V、415V（50Hz、60Hz）；
單相220V、110V（50Hz、60Hz）
環境溫度：-20~+60℃
（特殊訂貨-40~+80℃）。
相對濕度：≤95%（25℃時）。
戶外型：用于無易燃、易爆和無腐蝕性介質的場所；
隔爆型防爆等級： EXdIIBT4 適用于環境為IIA、IIB級T1-T4組的易爆性氣體混合物。
防護等級：IP65（特殊訂貨IP67、IP68）
工作制式：調節型為S5，負載持續率為10%，工作次數為630c/h;
開關型為S2，10min.
開關型和調節型電氣部分結構
1開關型：控制系統與電動裝置集合于一體稱為一體化開關型電動裝置，其電氣部分主要由開關型模塊、旋鈕組件、開度表（或數顯指示器）、接觸器等組成，見圖4。電氣元件安裝在一塊可翻轉的板上，以便對力矩控制機構、行程控制機構、開度指示機構進行調整。旋鈕裝置上有兩個旋鈕，其中一個為狀態旋鈕（右邊），另一個為操作旋鈕（左邊），依靠在電氣罩殼上，突出箭頭指示操作方式，操作旋鈕順時針旋至箭頭處為開閥，逆時針為關閥；
2調節型：在開關型基礎上引入調節系統即形成調節型電動裝置，其電氣部分由調節模塊、旋鈕組件、開度表（或數顯指示器）、接觸器等組成。可接收和輸出4~20mA標準信號。
智能部分回轉電動執行器F-DQW60 故障反饋 PLC控制；
Q型一體式
|
基座號
|
型號（DJW）
|
輸出轉矩（N·m）
|
閥桿直徑（mm）
|
手動速比
|
輸出轉速（r/min）
|
|
0.5
|
1
|
1.5
|
2
|
3
|
4
|
|
電機功率（KW）
|
Q1
|
QTZ10
|
100
|
22
|
88
|
0.03
|
0.06
|
0.09
|
0.09
|
0.18
|
0.18
|
|
QTZ20
|
200
|
28
|
0.06
|
0.09
|
0.12
|
0.12
|
0.25
|
0.25
|
|
QTZ30
|
300
|
0.06
|
0.12
|
0.18
|
0.18
|
0.37
|
0.37
|
|
QTZ40
|
400
|
42
|
0.12
|
0.18
|
0.25
|
0.25
|
0.55
|
0.55
|
|
Q2
|
QTZ60
|
600
|
74
|
0.18
|
0.18
|
0.25
|
0.25
|
0.55
|
0.55
|
|
QTZ90
|
900
|
50
|
0.18
|
0.25
|
0.37
|
0.37
|
0.75
|
0.75
|
|
QTZ120
|
1200
|
0.18
|
0.37
|
0.55
|
0.55
|
1.1
|
1.1
|
|
Q3
|
QTZ200
|
2000
|
60
|
67
|
0.37
|
0.55
|
0.75
|
1.1
|
-
|
-
|
|
QTZ250
|
2500
|
0.55
|
0.55
|
0.75
|
1.1
|
-
|
-
|
|
QTZ300
|
3000
|
0.55
|
0.75
|
1.1
|
-
|
-
|
-
|
|
QTZ400
|
4000
|
0.55
|
0.75
|
-
|
-
|
-
|
-
|
|
QTZ500
|
5000
|
0.75
|
1.1
|
-
|
-
|
-
|
-
|
