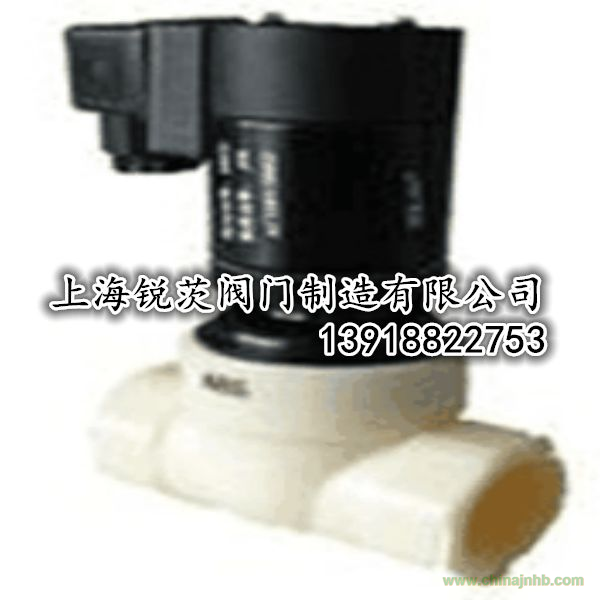

ZSH化工專用電磁閥/上海高壓閥門
產品工作原理和用途：
ZSH化工專用電磁閥的電磁線圈通電時，動鐵芯被
ZSH化工專用電磁閥吸合，帶動閥桿上移，彈簧同時被壓縮，使閥桿與閥芯中孔（先導孔）分離，閥
芯上腔的流體瞬間從中孔缷壓，缷壓后閥芯在上下腔壓差的作用下快速向上浮起，電磁閥開啟。電磁閥的線圈斷電時，閥桿在彈簧力的作用下關閉閥芯中孔，并推動
閥芯向下移，封住流體出口，電磁閥關閉。應用范圍：石油、煤氣、化工、醫藥等行業。
產品結構特點：
1、耐酸堿、抗腐蝕、不結垢：本產品所有接觸介質部件（閥體，閥芯）均為防腐塑料材質：ABS（工程塑料）、PVC（聚氯乙烯）、PP(聚丙烯)、PTFE（聚四氟乙烯）等，閥門的復位彈簧設置在閥蓋內，與介質無接觸。因而具有良好的耐酸堿、抗腐蝕、不結垢等優點。
2、無堵塞、無電流聲：傳統電磁閥因先導孔或卸壓孔小容易被介質中雜質堵塞而動作失靈。我司的化工電磁閥有別于傳統電磁閥，其先導孔和卸壓孔的大小是傳統電磁閥的幾十倍，因此，它不易堵塞。當然，如果介質里面有較大顆粒、纖維狀雜質，我們為了保證電磁閥使用壽命，需在閥前加裝過濾器(濾網≥40目/cm2)。另外電磁閥裝有特殊振流裝置，沒有了讓人煩燥的電流聲。
3、節能降耗：若電磁閥需長期通電，請配用雙極線圈，線圈采用優質雙電磁鐵，一塊用來開啟閥門，當閥門開啟后即停止工作，另一塊用來維持閥門開啟狀態，節能降耗，線圈溫升低，一般情況會將線圈溫升控制在≤45℃內。
產品性能參數：
|
閥體、閥芯材質
|
閥體閥芯系同一材質
|
|
密封材料
|
根據流體介質種類及工作壓力而定
|
|
工作介質
|
化學流體（適用性參見各種材質耐化學品性能表）
|
|
介質溫度
|
按閥體材質物理性質確定
|
|
公稱壓力
|
0．6、
1．0
|
|
工作壓力
|
常規0.1~6、0~6 定做0.1~10、0~10
|
|
電源電壓
|
AC220V\DC24V\AC36V\AC110V
|
|
公稱通徑
|
ABS化工電磁閥DN15~80
PVC、PP、PTFE化工電磁閥DN2~50
|
|
連接方式
|
螺紋連接\粘接\法蘭連接
|
|
防爆標志
|
Ex
dⅡCT6 Ex mb I/II
T4
|
產品主要零件材料：
|
閥體材質
|
ABS
|
|
閥芯材質
|
ABS、PDDA、F4、PVC等工程塑料
|
產品主要尺寸：
|
公稱通徑
DN
|
粘接承口
內徑de
|
內螺紋
連接G
|
承插長度L1
|
長*寬*高
|
帶法蘭
長*寬*高
|
|
15
|
20
|
1/2"
|
16.5
|
68*40*141.5
|
112*95*174
|
|
20
|
25
|
3/4"
|
18
|
75*46*150
|
125*105*184.5
|
|
25
|
32
|
1"
|
22
|
95*58*182
|
151*115*216.5
|
|
32
|
40
|
1(1/4)"
|
26
|
130*85*234
|
194*140*276.5
|
|
40
|
50
|
1(1/2)"
|
31.5
|
145*85*243
|
217*145*283
|
|
50
|
63
|
2"
|
38
|
180*107*267
|
270*165*312
|
|
65
|
75
|
2(1/2)"
|
44
|
215*134*332
|
315*185*378
|
|
80
|
90
|
3"
|
51
|
255*165*359
|
365*200*403.5
|
