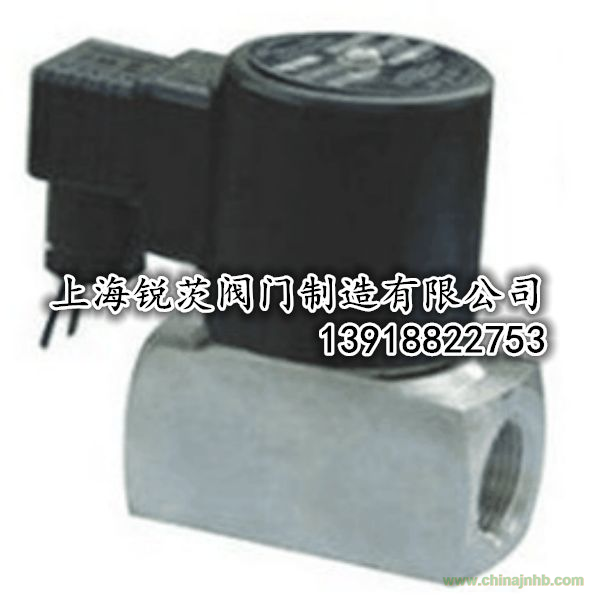

ZCT無壓差電磁閥/上海高橋水暖設備
產品工作原理和用途：
ZCT型無壓差電磁閥采用反沖式結構，它具有一次開閥和二次開閥的特點。電磁閥處于閉狀態，當電磁線圈通電，產生磁場吸起動鐵芯，打開閥塞導閥口，使閥塞上、下腔產生壓力差，將閥塞向上移動，電磁閥處于開狀態。當介質壓力，壓差小于0.05MPa（甚至為零）時、動鐵芯直接帶動閥塞，打開主閥口，電磁閥也可呈通路。斷電時，電磁閥靠復位彈簧，自重和壓力差關閉主閥口，電磁閥呈閉狀態。
ZCT系列不銹鋼電磁閥閥體和主要部件采用不銹鋼材料制作。具有耐腐蝕、壽命長等優點。廣泛應用于化工、食品、機械行業等對管道中的液體、氣體的自動啟閉和遠程控制，采用電源控制，代替了手動球閥，具有啟閉迅速、性能穩定、使用方便等特點。
產品結構特點：
1.集直動式開閥和先導式開閥兩位一體的反沖式特殊結構
2.零壓力亦能打開主閥，低壓差流量大，適用范圍廣
3.不同的使用介質,采用針對性的密封, 更加提高電磁閥合理性
4.閥塞采用一次成型工藝,更加提高電磁閥的壽命和可靠性
5.采用精鑄銅體,外觀精巧美觀
6.集直動式開閥和先異式開閥兩位一體的反沖式特殊結構；
7.無壓力亦能打開主閥，低壓差流量大，適用范圍廣；
8.采用聚四氟乙烯密封，耐溫性能好；
9.零壓差能可靠動作；
10.型式：常閉式。
產品性能參數：
|
使用壓力
|
0～1MPa
|
環境溫度
|
-10～+50℃
|
|
最大耐壓力
|
1.2MPa
|
介質溫度
|
-5℃～150℃和-5℃～220℃
|
|
工作介質
|
蒸汽、空氣、油、水、酸堿性液體
|
工作壽命
|
≥15萬次
|
|
使用流體粘度
|
≤4°E
|
絕緣等級
|
B級
|
|
額定電壓
|
AC：380V、220V、36V，DC：220V、110V、24V
|
功率
|
14W左右
|
|
電壓允許波動范圍
|
-15%～+10%
|
型式
|
常閉式（即通電閥門開，斷電閥門關）
|
產品主要尺寸：
|
規格
|
公稱通徑mm
|
連接螺紋
|
外形尺寸
|
特殊供貨
連接螺紋
|
|
L
|
H
|
|
ZCT-3
|
3
|
M10×1.5
|
45
|
88
|
G1/4"
|
|
ZCT-6
|
6
|
G1/2"
|
50
|
88
|
G1/4"
|
|
ZCT-10
|
10
|
G1/2"
|
60
|
95
|
G3/8"
|
|
ZCT-15
|
15
|
G3/4"
|
70
|
105
|
G1/2"
|
|
ZCT-20
|
20
|
G3/4"
|
75
|
110
|
|
|
ZCT-25
|
25
|
G1"
|
80
|
115
|
|
