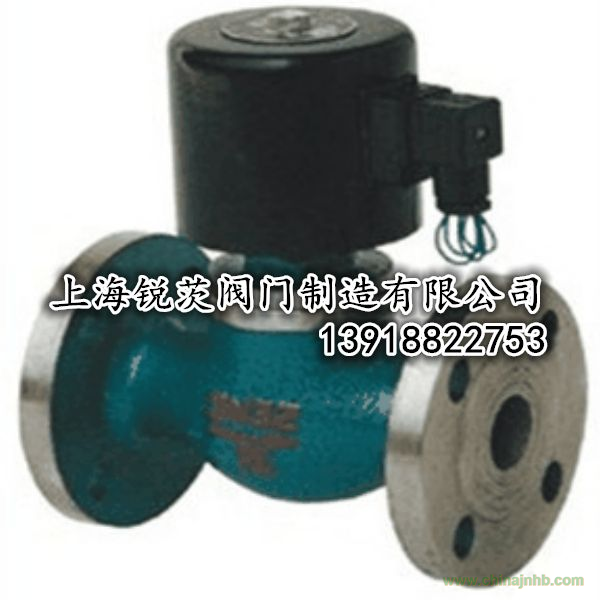

ZQDF（Y）蒸汽（液用）電磁閥/上海高壓閥門
產品工作原理和用途：
ZQDF（Y）蒸汽（液用）電磁閥是工業過程自動化控制系統用的執行器，它在接受電控信號后能自動開啟或關閉閥門，實現對管道中流體介質的通斷或流量調節控制，從而對系統中的溫度、流量、壓力等參數進行自動調節或遠程控制。
產品結構特點：
1、耐腐：主要部件閥塞，閥體等采用不銹鋼和鑄鋼制成，防腐性能良好。
2、耐熱：電磁、密封部分全部采用特種耐高溫電工材料和密封材料，并采用了有效的隔熱措施。
3、耐磨：選材合理，閥塞與閥體間巧妙地利用流體的潤滑作用，減少磨損。
4、耐冷凝：蒸汽管道的冷北水是影響蒸汽電磁閥動作的重要因素，本閥則不受冷凝水影響。
產品性能參數：
|
型號
|
ZQDF-1
|
ZQDF-2
|
ZQDF-3
|
ZQDF-1Y
|
ZQDF-2Y
|
ZQDF-3Y
|
|
公稱壓力MPa
|
1.6
|
|
工作壓差MPa
|
DN15～50
|
0～1.6
|
|
DN65～100
|
0.05～1.6
|
|
介質種類
|
煤氣、空氣等
|
飽和蒸汽
|
過熱蒸汽或高溫氣體
|
水油液體
|
熱水、油
|
油
|
|
介質溫度℃
|
≤60
|
≤180
|
≤220
|
≤60
|
≤180
|
≤220
|
|
電源電壓
|
AC220V其余規格可作特殊訂貨
|
|
使用壽命
|
按JB/T7352-94規定
|
|
泄漏量m1/min
|
按JB/T7352-94·F規定
|
|
功耗
|
AC≤70VA
DC≤60W
|
|
防爆標志
|
dIIBT4
|
|
防爆證編號
|
CE991010
|
|
出線口接頭
|
內螺紋M20×1.5
|
|
環境溫度
|
-40～+60℃
|
產品主要零件材料：
|
型號
|
連接方式
|
連接尺寸
|
L H
KV值
|
閥體材質
|
|
ZQDF-15
|
內螺紋
|
G1/2〞
|
82 168
2.8
|
黃銅精鑄
|
|
ZQDF-20
|
內螺紋
|
G3/4〞
|
101 195
5
|
|
ZQDF-25
|
內螺紋
|
G1〞
|
118 206
12
|
|
ZQDF-32
|
內螺紋
|
G11/4〞
|
110 195
8.5
|
|
ZQDF-40
|
內螺紋
|
G11/2〞
|
127 225
18
|
|
ZQDF-50
|
內螺紋
|
G2〞
|
127 225
30
|
產品主要尺寸：
|
公稱通徑
DN
|
內螺紋連接
|
法蘭連接
|
|
外形尺寸
|
內螺紋
|
外形尺寸
|
法蘭尺寸
|
|
H
|
L
|
G
|
H
|
L
|
D
|
D1
|
D2
|
b
|
f
|
n-d
|
|
15
|
153
|
92
|
1/2
|
153
|
130
|
95
|
65
|
46
|
14
|
2
|
4-φ14
|
|
20
|
153
|
92
|
3/4
|
153
|
150
|
105
|
75
|
56
|
16
|
2
|
4-φ14
|
|
25
|
153
|
110
|
1
|
153
|
160
|
115
|
85
|
65
|
16
|
3
|
4-φ14
|
|
32
|
176
|
120
|
1 1
/4
|
176
|
180
|
140
|
100
|
76
|
18
|
3
|
4-φ18
|
|
40
|
176
|
140
|
1 1
/2
|
176
|
200
|
150
|
110
|
84
|
18
|
3
|
4-φ18
|
|
50
|
192
|
162
|
2
|
192
|
230
|
165
|
125
|
99
|
20
|
3
|
4-φ18
|
|
65
|
|
|
|
250
|
290
|
185
|
145
|
118
|
20
|
3
|
4-φ18
|
|
80
|
|
|
|
260
|
310
|
200
|
160
|
132
|
20
|
3
|
4-φ18
|
|
100
|
|
|
|
290
|
350
|
220
|
180
|
156
|
22
|
3
|
4-φ18
|
