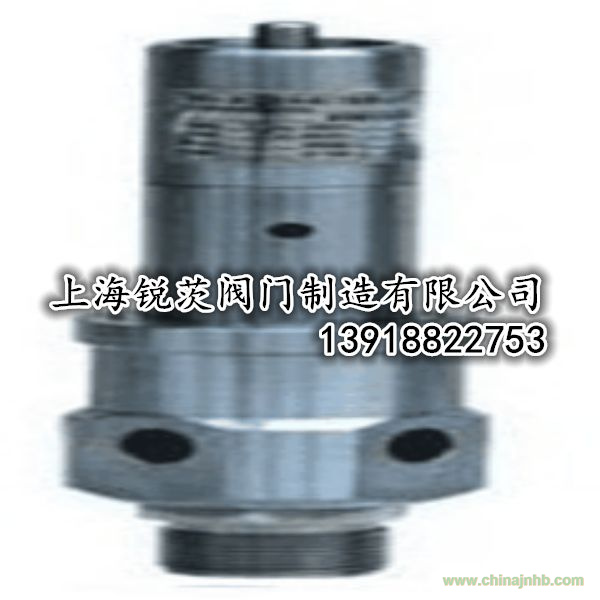

AQ-20空壓機安全閥/中國遠大閥門
AQ-20空壓機安全閥適用于工作溫度≤300℃的空氣，系空壓機專用安全閥，當設備內壓力超過允許值時，閥門自動開啟繼而全量排放，當壓力降低到規定值時，閥門自動關閉，保證設備安全運行。
產品性能參數
|
型號
|
強度試驗壓力/Mpa
|
整定壓力范圍/Mpa
|
密封試驗壓力/Mpa
|
排放壓力/Mpa
|
回座壓力/Mpa
|
開啟高度/mm
|
適用溫度/℃
|
額定排量系數
|
適用介質
|
|
AQ-20
|
2.4
|
pk=0.3-1.6
|
90%整定壓力
|
≤1.1*整定壓力
|
≥85%整定壓力
|
≥1/20喉徑
|
≤300
|
0.2
|
空氣
|
產品主要零件材料
|
零件名稱
|
閥體
|
閥蓋
|
閥座、閥瓣
|
彈簧座、閥桿
|
彈簧
|
調節螺母
|
閥帽
|
|
材料
|
2Cr13
|
碳鋼
|
2Cr13
|
2Cr13
|
50CrVA
|
碳鋼
|
灰鑄鐵
|
產品主要尺寸
|
公稱通徑
|
尺寸
|
|
do
|
G
|
D
|
D1
|
Z-?d
|
L
|
H
|
|
20
|
17
|
G1"
|
62
|
44
|
4-17
|
25
|
220
|
|
25
|
20
|
M36×2
|
70
|
50
|
4-20
|
28
|
226
|
