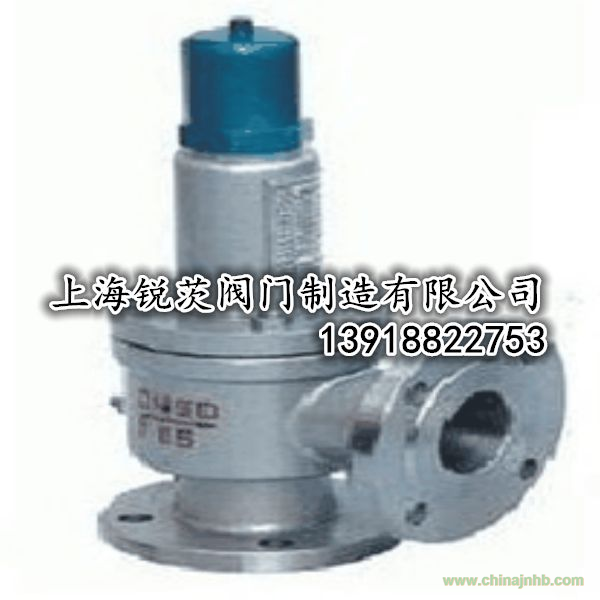

WA42Y波紋管平衡式安全閥/上海高壓閥門
WA42Y波紋管平衡式安全閥適用于工作溫度≤300℃的空氣、蒸氣、石油氣等介質的設備和管路上,作為超壓保護裝置。被廣泛應用于電力、冶金、石油、化工等工業中。
產品工作原理和用途：
波紋管安全閥是一種由進口靜壓開啟的自動泄壓防護裝置,它是壓力容器最為重要的安全附件之一,它的功能是：當容器內壓力超過某一定值時,依靠介質自身的壓力自動開啟閥門,迅速排出一定數量的介質。當容器內的壓力降到允許值時,閥又自動關閉,使容器內壓力始終低于允許壓力的上限,自動防止因超壓而可能出現的事故,所以波紋管安全閥又被稱為壓力容器的最終保護裝置。
產品結構特點：
（1）、閥座與閥體為可分離式，維修方便.經濟 .
(2
)、 傘形反沖盤能夠有效提高升力，閥瓣在較小壓力下就能夠迅速開啟，排放介質，從而達到保護設備的目的
(3 )、 調節圈能夠調節滿意的啟閉壓差。
(4) 、
對反沖盤和導向套.閥桿和調整螺絲釘的材料進行合理的選擇以及間隙的適當選取，保證閥瓣運動靈活。
(5 )、
閥瓣.閥座密封面對焊硬質合金，表面精研后保證高密封和使用壽命。
(6) 、 波紋管安全閥中的波紋管能夠消除背壓波動對閥門性能的影響，還能保護彈簧和其他內件免受介質的腐蝕。
產品性能參數：
|
尺寸范圍
|
DN20～DN250
|
|
壓力等級
|
0.05～4.0MPa
|
|
整定壓力偏差
|
≤3%
|
|
超過壓力
|
≤10%
|
|
啟閉壓差
|
≤15%
|
|
密封性能
|
API527
|
|
規格
|
1"D 2" -10"X
12"
|
|
溫度
|
-29-+300°C
|
|
操作方式
|
自動
|
產品主要零件材料：
|
NO.
|
零件名稱
|
WA42Y-C型材料
|
WA42Y-P型材料
|
WA42Y-R型材料
|
|
1
|
閥體
|
WCB
|
ZG1Cr18Ni8Ti,304
|
CF8M
|
|
2
|
閥座
|
2Cr13
|
1Cr18Ni8Ti
|
316
|
|
3
|
調節圈
|
2Cr13
|
1Cr18Ni8Ti
|
0Cr18Ni12Mo2Ti
|
|
4
|
閥瓣
|
2Cr13
|
1Cr18Ni8Ti
|
316
|
|
5
|
反沖盤
|
2Cr13
|
1Cr18Ni8Ti
|
316
|
|
6
|
波紋管
|
304
|
304
|
316
|
|
7
|
導向套
|
2Cr13
|
1Cr18Ni8Ti
|
0Cr18Ni12Mo2Ti
|
|
8
|
閥蓋
|
ZG230-450
|
ZG230-450
|
ZG230-450
|
|
9
|
彈簧
|
50CrVA
|
50CrVA包覆氟塑料
|
50CrVA包覆氟塑料
|
產品主要尺寸：
|
型號
|
公稱通徑
|
do
|
D
|
K
|
g
|
g1
|
b
|
f
|
f1
|
Z-?d
|
L
|
L1
|
≈H
|
|
WA42Y-16
WA42Y-16P
WA42Y-16R
|
25
|
16
|
115
|
85
|
|
65
|
16
|
2
|
|
4-14
|
110
|
95
|
378
|
|
32
|
20
|
140
|
100
|
|
78
|
18
|
2
|
|
4-18
|
115
|
100
|
378
|
|
40
|
25
|
150
|
110
|
|
85
|
18
|
3
|
|
4-18
|
120
|
110
|
406
|
|
50
|
32
|
165
|
125
|
|
100
|
20
|
3
|
|
4-18
|
135
|
120
|
450
|
|
65
|
40
|
185
|
145
|
|
120
|
20
|
3
|
|
4-18
|
160
|
140
|
520
|
|
80
|
50
|
200
|
160
|
|
135
|
20
|
3
|
|
8-18
|
170
|
135
|
525
|
|
100
|
65
|
220
|
180
|
|
155
|
22
|
3
|
|
8-18
|
195
|
175
|
690
|
|
125
|
80
|
250
|
210
|
|
185
|
22
|
3
|
|
8-18
|
210
|
190
|
857
|
|
150
|
100
|
285
|
240
|
|
210
|
24
|
3
|
|
8-23
|
255
|
230
|
838
|
|
200
|
125
|
340
|
295
|
|
265
|
26
|
3
|
|
12-23
|
300
|
260
|
992
|
|
WA42Y-25
WA42Y-25P
WA42Y-25R
|
25
|
16
|
115
|
85
|
|
65
|
16
|
2
|
|
4-14
|
110
|
95
|
378
|
|
32
|
20
|
140
|
100
|
|
78
|
18
|
2
|
|
4-18
|
115
|
100
|
378
|
|
40
|
25
|
150
|
110
|
|
85
|
18
|
3
|
|
4-18
|
120
|
110
|
406
|
|
50
|
32
|
165
|
125
|
|
100
|
20
|
3
|
|
4-18
|
135
|
120
|
450
|
|
65
|
40
|
185
|
145
|
|
120
|
22
|
3
|
|
8-18
|
160
|
140
|
520
|
|
80
|
50
|
200
|
160
|
|
135
|
22
|
3
|
|
8-18
|
170
|
135
|
525
|
|
100
|
65
|
230
|
190
|
|
160
|
24
|
3
|
|
8-23
|
195
|
175
|
690
|
|
125
|
80
|
270
|
220
|
|
188
|
28
|
3
|
|
8-26
|
210
|
190
|
780
|
|
150
|
100
|
300
|
250
|
|
218
|
30
|
3
|
|
8-26
|
255
|
230
|
838
|
|
200
|
125
|
360
|
310
|
|
278
|
34
|
3
|
|
12-26
|
300
|
260
|
992
|
|
WA42Y-40
WA42Y-40P
WA42Y-40R
|
25
|
16
|
115
|
85
|
58
|
65
|
16
|
2
|
4
|
4-14
|
110
|
95
|
378
|
|
32
|
20
|
140
|
100
|
66
|
78
|
18
|
2
|
4
|
4-18
|
115
|
100
|
378
|
|
40
|
25
|
150
|
110
|
76
|
85
|
18
|
3
|
4
|
4-18
|
120
|
110
|
406
|
|
50
|
32
|
165
|
125
|
88
|
100
|
20
|
3
|
4
|
4-18
|
135
|
120
|
450
|
|
65
|
40
|
185
|
145
|
110
|
120
|
22
|
3
|
4
|
8-18
|
160
|
140
|
520
|
|
80
|
60
|
200
|
160
|
121
|
135
|
24
|
3
|
4
|
8-18
|
170
|
135
|
525
|
|
100
|
65
|
235
|
190
|
150
|
160
|
24
|
3
|
4.5
|
8-23
|
195
|
175
|
690
|
|
125
|
80
|
270
|
220
|
188
|
176
|
28
|
3
|
4.5
|
8-26
|
210
|
190
|
857
|
|
150
|
100
|
300
|
250
|
204
|
218
|
30
|
3
|
4.5
|
8-26
|
255
|
230
|
838
|
|
200
|
125
|
375
|
320
|
260
|
282
|
38
|
3
|
4.5
|
12-30
|
300
|
260
|
992
|
|
WA42Y-64
WA42Y-64P
WA42Y-64R
|
25
|
16
|
140
|
100
|
58
|
78
|
22
|
2
|
4
|
4-18
|
110
|
100
|
277
|
|
32
|
20
|
155
|
110
|
66
|
82
|
24
|
2
|
4
|
4-23
|
130
|
110
|
289
|
|
40
|
25
|
170
|
125
|
76
|
95
|
24
|
3
|
4
|
4-23
|
130
|
120
|
319
|
|
50
|
32
|
180
|
135
|
88
|
105
|
26
|
3
|
4
|
4-23
|
135
|
130
|
389
|
|
65
|
40
|
205
|
160
|
110
|
130
|
28
|
3
|
4
|
8-23
|
175
|
160
|
493
|
|
80
|
50
|
215
|
170
|
121
|
140
|
30
|
3
|
4
|
8-23
|
175
|
160
|
483
|
|
100
|
65
|
250
|
200
|
150
|
168
|
32
|
3
|
4.5
|
8-26
|
195
|
195
|
613
|
|
150
|
100
|
345
|
280
|
204
|
240
|
38
|
3
|
4.5
|
8-34
|
280
|
265
|
894
|
|
WA42Y-100
WA42Y-100P
WA42Y-100R
|
25
|
16
|
140
|
100
|
58
|
78
|
24
|
3
|
4
|
4-18
|
110
|
100
|
277
|
|
32
|
20
|
155
|
110
|
66
|
82
|
24
|
2
|
4
|
4-23
|
130
|
110
|
289
|
|
40
|
25
|
170
|
125
|
76
|
95
|
26
|
2
|
4
|
4-23
|
130
|
120
|
319
|
|
50
|
32
|
195
|
145
|
88
|
112
|
28
|
3
|
4
|
4-26
|
135
|
130
|
389
|
|
65
|
32
|
220
|
170
|
110
|
138
|
32
|
3
|
4
|
8-26
|
175
|
160
|
493
|
|
80
|
40
|
230
|
180
|
121
|
148
|
34
|
3
|
4
|
8-26
|
175
|
160
|
483
|
|
100
|
50
|
265
|
210
|
150
|
172
|
38
|
3
|
4.5
|
8-30
|
195
|
195
|
613
|
|
150
|
80
|
355
|
290
|
204
|
250
|
46
|
3
|
4.5
|
12-34
|
280
|
265
|
894
|
