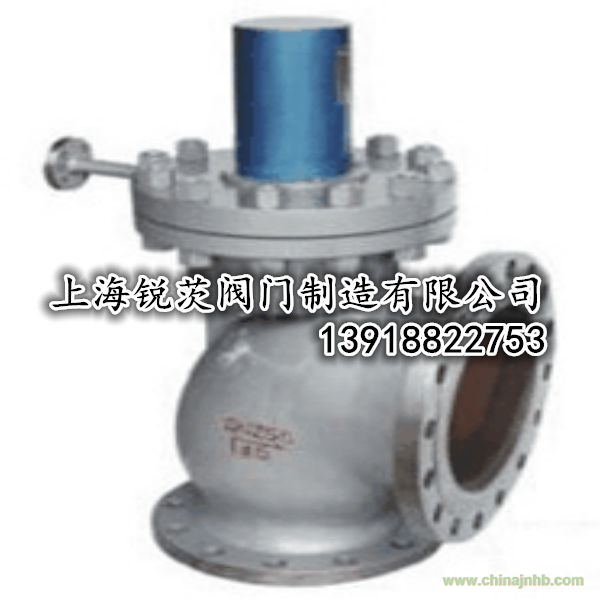

A49H型主安全閥/上海標一閥門
A49H型主安全閥主要用于電站鍋爐、壓力容器、減溫減壓裝置上使用，防止壓力超過允許最高壓力值，保證設備安全運行。主安全閥必須與脈沖安全閥配套使用。
1、當介質壓力升高到整定壓力時，沖量安全閥打開，介質從脈沖管進入主安全閥的活塞室，推動活塞下降，使閥門自動打開，當沖量閥關閉時，閥瓣又自動關閉。
2、密封面用鈷基鉻鎳不銹鋼堆焊而成，閥瓣經熱處理，提高了耐磨性和抗沖蝕性。
產品主要性能參數
|
型號
|
工作壓力/Mpa
|
適用介質
|
適用溫度/℃
|
|
A49H-40
|
4.0
|
飽和蒸氣
|
≤450
|
|
A49Y-P5432V
|
在t=540℃時，P=3.2
|
過熱蒸汽
|
≤540
|
產品主要零部件材料
|
型號
|
零件名稱
|
|
閥體
|
閥座、閥瓣
|
活塞
|
彈簧
|
調節螺桿
|
閥蓋
|
|
A49H-40
|
碳素鑄鋼
|
碳素鋼堆鐵基合金
|
不銹鋼
|
50CrVA
|
不銹鋼
|
碳素鑄鋼
|
|
A49Y-P5432V
|
鉻鉬釩鋼
|
碳素鋼堆鐵基合金
|
鉻鉬釩鋼
|
產品主要尺寸
A49H-40
|
公稱通徑DN/mm
|
尺寸/mm
|
重量/kg
|
|
D
|
D1
|
D2
|
D6
|
b
|
Z-φd
|
H1
|
H2
|
L1
|
L2
|
出口法蘭
|
|
150
|
300
|
250
|
218
|
204
|
30
|
8-φ25
|
230
|
486
|
220
|
240
|
PN25，DN200
|
128
|
|
200
|
375
|
320
|
285
|
260
|
38
|
12-φ30
|
295
|
615
|
270
|
330
|
PN25，DN300
|
230
|
|
250
|
445
|
385
|
345
|
313
|
42
|
12-φ34
|
350
|
646
|
300
|
370
|
PN25，DN350
|
386
|
A49Y-P5432V
|
公稱通徑DN/mm
|
尺寸/mm
|
重量/kg
|
|
D
|
D1
|
D2
|
D6
|
b
|
Z-φd
|
H1
|
H2
|
L1
|
L2
|
出口法蘭
|
|
200
|
405
|
345
|
260
|
|
38
|
12-φ30
|
500
|
655
|
300
|
|
PN16，DN300
|
230
|
