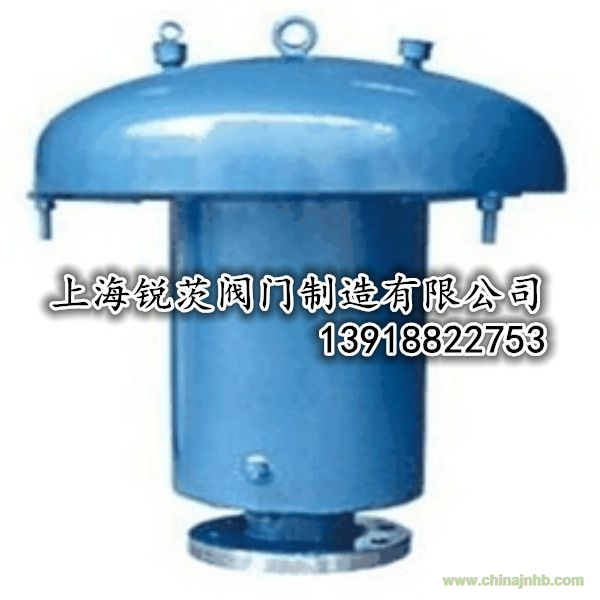

GYA系列液壓安全閥
產品工作原理和用途：
液壓安全閥又稱Y型液壓安全閥。Y型液壓安全閥它是裝設在油罐頂上，保護油罐安全的一個重要附件。當機械呼吸閥發生故障時，液壓安全閥就能代替機械呼吸閥進行排氣或放氣。此閥門主要用在立式鋼制油罐。
產品結構特點：
1、液壓式安全閥是(活瓣式)呼吸閥的安全備用設備,
它的吸氣和呼氣的動作壓力略高于(活瓣式)呼吸閥,在呼吸閥一旦失靈或在冬季其活瓣凍結時,液壓安全閥的液封即被破壞,從而保護油罐免遭破壞。
2、液壓安全閥裝于油罐頂部與呼吸閥配合使用。
3、控制壓力:+56毫米水柱至-50毫米水柱。
產品性能參數：
|
公稱通徑
|
80~250mm
|
|
流道直徑
|
85-264mm
|
|
整定壓力范圍
|
+56毫米汞柱~-56毫米汞柱
|
|
適用溫度范圍
|
0~200°C
|
|
連接方式
|
法蘭
|
|
作用方式
|
液封式
|
產品主要零件材料：
|
閥體材質
|
WCB,CF8,CF8M,CF3,CF3M
|
|
內件材質
|
2Cr13、304SS,316SS
|
產品主要尺寸：
|
公稱通徑 DN Nominal
Diameter
|
尺寸（mm）
Size
|
重量kg
Weight
|
|
d
|
D
|
D1
|
D2
|
n-d1
|
L
|
H
|
|
GYA-80 GYA-100 GYA-150
GYA-200 GYA-250
|
|
80
|
￠85
|
￠185
|
￠150
|
￠125
|
4-￠18
|
376
|
424
|
38
|
|
100
|
￠105
|
￠205
|
￠170
|
￠145
|
4-￠18
|
500
|
605
|
42
|
|
150
|
￠148
|
￠260
|
￠225
|
￠200
|
8-￠18
|
650
|
705
|
66
|
|
200
|
￠210
|
￠315
|
￠280
|
￠255
|
8-￠18
|
900
|
755
|
97
|
|
250
|
￠264
|
￠370
|
￠335
|
￠310
|
12-￠18
|
1050
|
885
|
140
|
