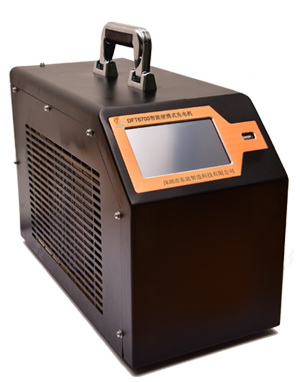

DFT6700智能便攜式充電機
1.1主機概述
智能便攜式充電機采用新型功耗元件，專利技術制造，智能三階段充電、均充/浮充、恒流/恒壓自動轉換功能；實時在線顯示、檢測、記錄單節或整組電池的電壓，同時將數據存貯或傳送至PC機；大屏幕液晶顯示，全中文菜單提示，操作簡便，智能化程度高，可設定并控制電壓、電流、時間、容量等參數，自動完成蓄電池組各種參數的測試、監控；充電完畢，檢測的數據可通過RS232接口直接上傳至PC機或現場將數據轉存至U盤；配套的數據處理軟件對充電采集的數據信息進行處理，分析電池剩余容量，生成各種圖表，為分析電池性能提供了科學的依據。
1.2特點
l 便攜式設計，移動方便。
l 外觀設計新穎,體積小、重量輕。
l 液晶屏顯示，全中文菜單提示，操作簡便。
l 各種充電參數設定完成后，自動完成整個充電過程。完全實現智能化。
l 有USB接口，可將放電過程的數據存入U盤，并導入PC機。PC數據管理軟件可對電池放電的過程
進行分析、并可生成相應的數據報表。使數據的轉存更加方便。
1.3功能
l 自動充電功能：設定充電的電流、時長、容量及其電壓的高限、低限，可以循環一次放電、充電過程。
l 自動停機功能：在下列條件任意一條滿足時自動停止充電：時間到、容量到、單體電池保護電壓到以及整組電池保護電壓到。
l 保護功能：如有電壓異常情況發生，自動停止充電。
l 電壓、電流顯示值的校準修正功能：主要校準電池組總電壓、電流和單體電池電壓。
l U盤數據轉貯功能：自動充電后，可把采集的數據轉存到U盤，再由U盤將充電采集的數據轉存到PC機中，經配套的數據處理軟件處理后，顯示、打印各種圖表。
1.4技術指標
|
|
項目
|
技術指標
|
|
交流輸入
|
三相四線輸入
|
380V四線制；50Hz
|
|
電壓變化范圍
|
323V-437V
|
|
頻率變化范圍
|
50Hz±10%
|
|
直流輸出
|
直流輸出額定電壓
|
480V
|
|
直流輸出額定電流
|
20A
|
|
輸出限流范圍
|
(10%-100%)×額定電流
|
|
穩壓精度
|
≤0.5%
|
|
穩流精度
|
≤0.5%
|
|
紋波系數
|
≤0.1%
|
|
工作效率
|
≥94%
|
|
動態響應
|
≤200us
|
|
絕緣
|
絕緣電阻
|
DC500V,>2M
|
|
絕緣強度
|
AC1500V/50Hz,1min
|
|
尺寸
|
50×74×60（cm）
|
|
重量
|
55kg
|
|
顯示屏尺寸
|
128×64 液晶顯示屏
|
|
存儲容量
|
4M Flash
|
|
可根據用戶需求，專門定制
|
