接地混線故障查找儀

1.1概述

    該儀表專業解決1MΩ以下高阻接地、混線故障，具有泄漏電流方向指示功能，可以在設備不停電、不甩線、不解線把的情況下，快速查找定位故障點。

    該儀表為智能化儀表，采用ARM+DSP雙CPU設計，采用最新的數字信號處理技術，可以檢測線路的接地電阻、分布電容，并具有線路電流頻譜分析、數字示波器功能。

    該儀表配有多種開口的鉗形接收器，適用于鐵路通信、信號、機車、車輛、供電等各種電壓等級的各類交/直流電器設備接地混線故障的快速查找定位，以及電力、通信等行業各種電壓等級的交/直電氣設備接地混線故障的快速查找定位。

1.2功能

1.2.1接地查找

    該儀表專業解決1MΩ以下高阻接地、混線故障，具有泄漏電流方向指示功能，可以在設備不停電、不甩線、不解線把的情況下，快速查找定位故障點。

    可以檢測電氣線路的接地電阻和分布電容；可以根據線路分布電容的大小，選擇合適的測試頻率，以適應不同的環境條件；

    通過調整接地查找儀、快捷式查找鉗表的接收靈敏度，確保接地查找的準確性；

主機輸出電壓可設置：24V、48V、110V、220V、500V，以便適用于不同電壓等級的電氣線路；

主機輸出電流可限制：1mA、2mA、5mA、不限，可以根據電路的要求選擇，以防止線路上繼電器誤動作；

    主機輸出頻率可選擇：0.5Hz、1.0Hz、2.5Hz、5.0Hz、10Hz、20Hz、50Hz、100Hz、200Hz、325Hz；

1.2.2紋波分析

    該儀表具有譜分析功能，可以分析線路中工作電流信號或干擾信號的頻譜，測試時可以避開干擾信號的頻率，以提高接地查找的準確性，防止干擾信號對接地查找的影響。

1.2.3數字示波器

    數字示波器功能用來查看記錄檢測信號的波形。

1.2.4系統管理

對儀表輸出電壓、輸出電流進行計量校正；

調整時鐘；

進行程序更新。

1.3組成及原理

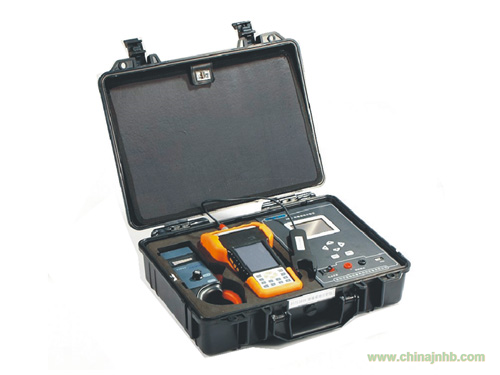

    系統組成：由該儀表主機、接地查找儀、電流檢測器及快捷式查找鉗表組成。

基本原理：主機向被測對象及地之間，發射一個頻率0.5Hz～325Hz，電壓為24～500V的交流電壓信號，由于接地電阻及分布電容的存在，會產生相應的泄露電流信號，接地查找儀檢測接地電流信號，采用數字信號處理技術，分析泄露電流大小及相位，并指示泄露電流的方向。由于接地故障點前后，泄露電流的大小、相位會產生驟變，據此，可以快速查找定位接地故障點。

類似地，同樣可以查找線路的混線、短路故障。

1.4特點

l 專利的測試技術，適用于解決1MΩ以上的接地、混線故障；

l 配有多種開口的鉗形接收器，適用于各種電器線路，包括密集布線的場合；

l 采用數字信號處理技術，可以檢測線路的接地電阻和分布電容；

l 專用的濾波芯片，可濾除測試信號以外的其他頻率的干擾信號，適用于強干擾的現場；

l 使用方便，可在設備不停電，不甩線，不解線把的情況下實現各項功能；

l 同時檢測線路泄露電流的大小和相位，根據接地故障點前后泄露電流的大小及相位驟變，定位故障點快速準確；

l 可以指示接地信號電流方向，快速查找接地短路故障點；

l 定位信號頻率低，最低僅為0.5Hz，消除容性接地的假象。

1.5典型應用

l 鐵路：信號、通信、機車、車輛各種電壓等級的電氣設備及線路接地、混線、短路故障點查找定位。

l 通訊：各種電壓等級的電氣設備及線路接地、混線、短路故障點查找定位。

l 電力：直流系統中接地故障點查找定位接地、混線、短路故障點查找定位。

l 其他：航空、冶金、汽車、家用電器等各種電壓等級的電氣設備及線路接地、混線、短路故障點查找定位。

1.6技術指標
