1.1 用途

DL/T 724-2000《電力系統用蓄電池直流電源裝置運行與維護技術規程》第5.3條中，GB/T19826-2005《電力工程直流電源設備通用技術條件和安全要求》第5.2條中及6.3條中，對充電裝置的穩壓精度、穩流精度、紋波系數、充電機效率等技術指標及試驗方法有明確的規定及技術要求。試驗內容主要是通過調壓裝置（如變壓器）將充電機交流輸入電壓在額定電壓±10%內變化，通過負載調整裝置（如放電電阻），使充電機的直流輸出電壓及輸出電流在規定范圍內變化（電壓調整范圍為額定值的90%～115%，電流調整范圍為額定值的0～100%），在調整范圍內測量電壓、電流及紋波值，通過計算，得到充電機的穩壓精度、穩流精度及紋波系數、充電機效率等。

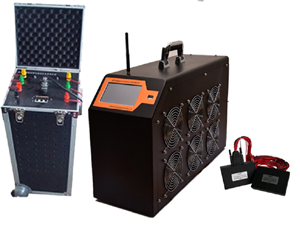

    充電機特性測試儀是根據國家關于直流電源運行和維護規程的相關要求而派生的一個產品，主要包含穩壓精度測量、穩流精度測量、紋波系數測量等功能，同時配備充電機特性測試儀數據分析軟件，對上傳至計算機的測量數據進行各種分析。

1.2 功能

該裝置的檢測方法嚴格按DL/T 459-2000《電力系統直流電源柜定貨技術條件》規定執行，實現對直流電源的充電機的各項技術指標進行檢測。主要功能有：

1.2.1 綜合測試

綜合測試顯示測量直流電流、測量直流電壓、測量交流電壓和測量紋波電壓，并計算出穩壓精度、穩流精度、穩壓紋波系數和穩流紋波系數。

1.2.2 穩壓精度測量

穩壓精度測量顯示測量直流電流、測量直流電壓和測量交流電壓，并計算出穩壓精度。

按照DL/T 459-2000《電力系統直流電源柜定貨技術條件》規定，充電浮充電裝置在浮充電(穩壓)狀態下，交流輸出電壓在其額定值的+15%、－10%的范圍內變化，輸出電流在其額定值的0－100％范圍內變化，輸出電壓在其浮充電壓調節范圍的任一數值上保持穩定，其穩壓精度應符合表一內規定

表1

Um－Uz

δu =                   *100%

Uz

    注：δu――穩壓精度

        Um――輸出電壓波動極限值

        U z――輸出電壓整定值

1.2.3 穩流精度測量

穩流精度測量顯示測量直流電流、測量直流電壓和測量交流電壓，并計算出穩流精度。

按照DL/T 459-2000《電力系統直流電源柜定貨技術條件》規定，充電浮充電在浮充電（穩流）狀態下，交流輸出電壓在其額定值的+15%、－10%的范圍內變化，輸出電壓在充電電壓調節范圍內變化，輸出電流在其額定值的20－100％范圍內變化任一數值上保持穩定，其穩流精度符合表一內規定。

   Im－Iz

 δI =                  *100%

    Iz

    注：δI――穩流精度

    Im――輸出電流波動極限值

    Iz――輸出電流整定值

1.2.4 紋波精度測量

紋波系數測量顯示測量直流電流、測量直流電壓、測量交流電壓，測量紋波電壓，并計算出穩壓紋波系數和穩流紋波系數。

按照DL/T 459-2000《電力系統直流電源柜定貨技術條件》規定，充電浮充電裝置在浮充電(穩壓)狀態下，交流輸出電壓在其額定值的+15%、－10%的范圍內變化，輸出電流在其額定值的0－100％范圍內變化，輸出電壓在其浮充電電壓調節范圍的任一數值上，測得負載電阻兩端的紋波系數均應符合表一內規定。

 Uf－Ug

 δw =                    *100%

 2Up

    注：δw――紋波系數

        Uf――直流電壓中的脈沖峰值

        Ug――直流電壓中的脈沖谷值

        UP――直流電壓平均值

1.2.5 數據分析

    包括的綜合分析、穩壓精度分析、穩流精度分析、紋波系數分析、效率分析、可重新顯示原測量界面的內容。

1.2.6 數據上傳

此功能允許用戶將保存的測量數據上傳到計算機以進行各種分析。

1.2.7 系統升級

此功能允許用戶使用微機更新儀表軟件。

1.3 特點

l 是一種直流電源測試分析專用軟件。

l 使用ARM和DSP以及16M字節的FLASH存儲器；

l 儀表使用觸摸屏，使操作更簡單、方便

l 可保存、回顯測量數據或將其上傳到PC機進行分析；

l 模塊化結構，設計合理，運行可靠。

l 中文菜單操作，簡單易學。

l 可使用USB盤更新儀表軟件；

l 在PC機上用充電機特性測試儀數據分析軟件對測量數據進行詳細分析。

l 采用大屏幕液晶屏顯示，全漢化界面，人機對話方式操作，使用簡便。

l 全自動測試：僅需依據充電機技術指標設置相關測試參數，裝置就可全自動完成交流電壓調整、加載負載電阻、參數測試、自動記錄測試值并停止測試等功能。

l 完備的通訊功能，具有RS232通訊接口與USB接口。數據傳入計算機，進行入庫管理，可進行長期的歷史數據保存和分析；利用U盤傳遞數據，隨時測試隨時保存、編輯、打印。

l 強大的數據處理功能：可對充電機特性測試儀的多項測量結果、曲線顯示、生成報表，并進行綜合計算分析，準確判別。

l 采用三相自動數控調壓器：輸出精度高、功率大，電壓穩定度高，單機電流達20A。

l 模塊化組合結構：采用模塊化組合結構，體積小、重量輕，方便車載運輸及在各變電站移動檢測。

1.4 技術指標
