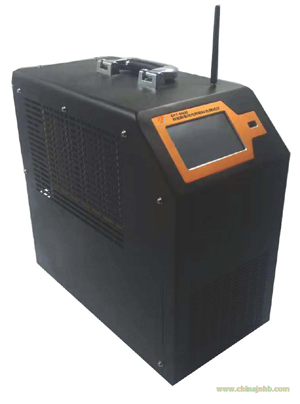

DFT6601智能充放電綜合測試儀
1.1主機概述
該儀器集充電、放電、單體檢測、在線監測和活化五合一體，一機多用。減少企業成本，降低維護人員的勞動強度，為蓄電池和UPS電源維護提供全面科學的檢測手段。
本機采用新型功耗元件，專利技術制造，實現恒流放電、智能三階段充電、均充/浮充、恒流/恒壓自動轉換功能；實時在線巡回檢測每個單體電池或整組電池的電壓，實時在線顯示、檢測、記錄單節或整組電池的電壓，同時將數據存貯或傳送至PC機；大屏幕液晶顯示，全中文菜單提示，操作簡便，智能化程度高，可設定并控制電壓、電流、時間、容量等參數，自動完成蓄電池組各種參數的測試、監控；自動放/充電，可對蓄電池進行活化，延長電池的使用壽命。充/放電完畢，檢測的數據可通過RS232接口直接上傳至PC機或現場將數據轉存至U盤；配套的數據處理軟件對放/充電采集的數據信息進行處理，分析電池剩余容量，生成各種圖表，為分析電池性能提供了科學的依據。
1.2主要特點
l 集充電、放電、單體檢測、在線監測和活化五合一體，功能齊全，一機多用。
l 智能三階段充電、恒流放電、實時在線巡回檢測每個單體電池參數。
l 功耗元件采用合金電阻，安全，無紅熱現象，壽命長。
l 單片機至U盤數據轉存技術的應用，解決了大容量數據存貯問題。
l 充/放電結束，數據經U盤轉存或經RS232接口上傳計算機后臺處理后可自動生成各種圖表，電池性能一目了然。
l 便攜式設計，方便流動性強的用戶使用。
1.3主要功能
l 液晶屏顯示，全中文菜單提示，操作簡便，智能化程度高，可設定電壓、電流、時間、容量等參數，自動完成蓄電池組各種參數的測試、監控。
l 實時在線監控功能：實時在線監測、顯示所有測試數據：電流、電池組電壓、單體電池電壓、時間、容量等，同時將數據存貯并傳送至PC機,顯示并打印各種圖表。
l 自動放充電功能：設定放/充電的電流、時長、容量及其電壓的高限、低限，可以循環一次放電、充電過程。
l 電池活化功能：設定放充電循環次數，可對蓄電池組進行活化。
l 自動停機功能：在下列條件任意一條滿足時自動停止放/充電：時間到、容量到、單體電池保護電壓到以及整組電池保護電壓到。
l 保護功能：如有電壓異常情況發生，自動停止充電或放電。
l 電壓、電流顯示值的校準修正功能：主要校準電池組總電壓、電流和單體電池電壓。
l U盤數據轉貯功能：充電、放電、自動放充或者電池活化結束后，可把采集的數據轉存到U盤，再由U盤將放/充電采集的數據轉存到PC機中，經配套的數據處理軟件處理后，顯示、打印各種圖表。為判別整組或單體電池的優劣提供科學的依據。
l RS232接口通訊：實現計算機實時監測或充電、放電、自動放充或者電池活化結束后的數據轉存。
1.4技術參數
|
項 目
|
型 號
|
|
48V150A
|
48V200A
|
110V50A
|
220V50A
|
220V150A
|
380V20A
|
|
放電總電壓
|
額定電壓48V
|
10～60V
|
98～121V
|
176～275V
|
96～270V
|
304～456V
|
|
充電總電壓輸出
|
2～58V
|
43～60V
|
99～121V
|
176～264V
|
180～286V
|
304～456V
|
|
放電電流
|
0～150A
|
0～200A
|
0～50A
|
0～50A
|
0～80A
|
0～20A
|
|
充電電流
|
0～100A
|
0～100A
|
0～50A
|
0～50A
|
0～80A
|
0～20A
|
|
接入負載電壓
|
48V
|
48V
|
110V
|
220V
|
220V
|
380V
|
|
尺寸（mm)
|
178×380×403
|
225×418×425
|
638×500×600
|
400×550×565
|
525×732×980
|
706×500×522
|
|
重量（Kg)
|
15
|
45
|
60
|
55
|
80
|
65
|
|
采樣精度
|
總電壓：分辨率10mV,精度0.1V
單體電壓：分辨率1mV,精度10mV
電流：分辨率0.1A,精度1A
|
|
充放電單體電壓
|
0.000V～16.00V
|
|
充放電時間
|
0～99小時59分
|
|
冷卻方式
|
強制風冷
|
|
放電負載
|
PTC 陶瓷電阻
|
|
屏幕尺寸
|
128×64LCD
|
|
工作電源
|
交流三相四線380V
|
|
工作環境
|
溫度0℃～50℃ 濕度5%～90%
|
|
通訊接口
|
數據存儲：USB 并機通訊：RS232
|
