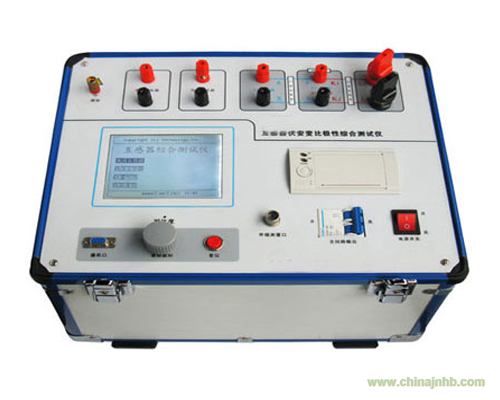

HDFA-IV 找CT伏安變比極性綜合測試儀廠家
產品簡介
本CT伏安變比極性綜合測試儀是一款全自動化的CT特性測試儀器，是繼電保護和高壓絕緣專業的專門檢測儀器。儀器可以完成的試驗包括：CT伏安特性試驗、CT變比極性試驗、CT極性試驗、CT二次回路試驗和交流耐壓試驗，自動計算拐點電壓電流值、變比比差值、5%或10%誤差曲線值等結果參數。
產品別稱
CT伏安特性綜合測試儀、CT伏安特性測試儀、伏安特性變比極性綜合測試儀、伏安特性測試儀、伏安特性綜合測試儀、FA-102伏安特性測試儀
技術參數
|
|
輸入電壓
|
輸出范圍
|
測量范圍
|
測量精度
|
|
儀器主機
|
220V
|
0～600V、0～20A
|
0～600V、0～20A
|
0.5%
|
|
380V
|
0～1000V、0～20A
|
0～1000V、0～20A
|
0.5%
|
|
220V
|
0～600A
|
0～600A
|
變比測量精度0.5%
|
|
外接升壓器
|
220V
|
0～1650V、0～3A
|
0～1650V、0～3A
|
0.5%
|
|
380V
|
0～2000V、0～3A
|
0～2000V、0～3A
|
0.5%
|
|
外接升流器
|
220V
|
0～1000A
|
0～1000A
|
變比測量精度0.5%
|
|
外接調壓器
|
|
|
0～1000V、0～30A
|
0.5%
|
|
儀器工作
電源
|
AC220V/380V 50HZ
|
外形尺寸
|
420×330×320㎜
|
重量
|
24㎏
|
產品特性
1、 安全方便
儀器自動化程度高，自動完成設定試驗，并給出試驗結果和曲線。試驗人員無需接觸被測試設備，遠離高壓電路，確保人身安全。
2、 功能全面
儀器集CT伏安特性試驗、CT變比極性試試驗、CT極性試驗、CT二次回路試驗、交流耐壓試驗于一體。自動計算拐點電壓電流值、變比比差值、5%或10%誤差曲線值，并實時保存打印測試記錄和日期，方便用戶整理測試報告。
3、 輸出容量大
伏安特性試驗單機最高輸出電壓1000V，變比試驗最大電流600A，儀器輸出容量5KVA。
4、 擴展性強
擴展配件包括外接升壓器、外接升流器、外接調壓器。外接升壓器最高電壓可升至2000V/3A，外接升流器可升至1000A，外接調壓器最大輸出可達1000V/20A。最高可做500KV等級1A電流互感器的伏安特性試驗。
5、人機界面友好
大屏幕320*240點陣漢字圖形界面，圖形清晰、美觀；使用高性能旋轉鼠標，操作簡單方便、壽命長；自帶微型打印機，即時打印試驗數據和曲線。
6、數據存儲量大
儀器內置存儲器，各功能模塊測試數據均可保存且掉電不丟失，現場試驗完成后，可在室內查看和打印試驗結果。
7、U盤轉存
支持U盤轉存試驗數據，通過PC機進行讀取，操作簡便快捷。
8、PC機軟件強大
PC機應用軟件功能強大，操作簡單，實現數據分析、保存、打印并生成完備測試報告，便于數據集中管理。
9、多電源供電模式
儀器電源可實現AC220V或AC380V自適應供電。當交流功率電源輸入端子接AC220V電壓時，交流電壓輸出為0～600V；當輸入端子接AC380V電壓時，交流 電壓輸出為0～1000V，用戶可根據實際需要進行選擇。
