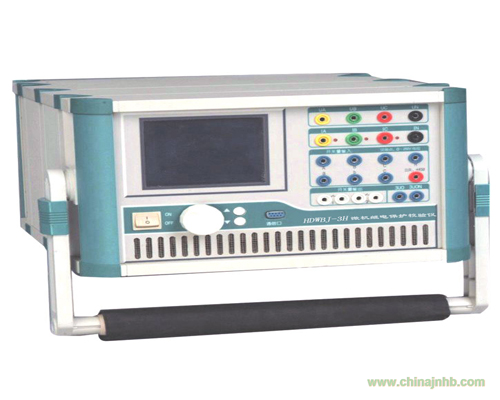

HDWJB-3H微機繼電保護測試儀

產品簡介

HDWJB-3H微機繼電保護測試儀是在參照電力部頒發的《微機型繼電保護試驗裝置技術條件(討論稿)》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。微機繼電保護測試儀采用單機獨立運行，亦可聯接筆記本電腦運行的先進結構。主機內置新一代高 速數字信號處理器微機、真16位DAC模塊、新型模塊式高保真大功率功放，自帶大屏幕液晶顯示器以及靈活方便的旋轉鼠標控制器。單機獨立操作即已具有很強的功能，可進行大多數試驗，聯接電腦運行則具有更強大的操作功能。體積小、精度高。既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具。

產品別稱

微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀

技術參數

1、 交流電流源

l  三相共用中性點的電流源，電流上升下降時間 ＜100μs

l  最大輸出功率：400VA/相

l  輸出準確度：

l  分辨力：

l  單相連續輸出時間：

2、交流電壓源

l  四相共用中性點的電壓源，電流上升下降時間 ＜100μs

l  最大輸出功率：≥75VA/相

l  輸出準確度：

l  分辨力：

3、直流電流源

l  單相輸出范圍：0～±10A

l  最大輸出功率：200VA/相

l  輸出準確度：

l  分辨力：5mA

4、直流電壓源

l  直流電壓輸出范圍：-150V～+150V

l  最大輸出功率：≥100VA

l  輸出準確度：

l  分辨力：

5、交流電壓、電流源角度

l  相角范圍：0°～ 360°

l  準確度：±0.3°

l  分辨力：0.1°

6、交流電壓、電流源頻率

l  頻率范圍：10～1000Hz

l  能疊加2～20次任意幅值的諧波及直流

l  輸出準確度：

l  分辨力：0.001 Hz

7、計時精度

8、 開入量

l  8路獨立開關接點輸入，自動識別有源接點的極性

l  兼容空接點與15V～250V有源接點

9、開出量

l  4對可編程開關空接點輸出

l  接點容量：250VDC，0.5A 或 250VAC，0.5A

10、 同步性

電壓電流同步性 ≤50μS

11、供電電源

l  交流輸入電壓

額定值：220V ± 10%

基準值：220V ± 2%

l  交流供電頻率：

額定值：50Hz ± 10%

基準值：50Hz ± 2%

12、 使用環境條件

l  環境溫度：－10℃～+40℃

l  相對濕度：≤90%

l  大氣壓強：80～110kPa

產品特性

1、 本微機型繼電保護測試儀使用易用的Windows XP操作系統，人機界面友好，操作簡便快捷，為了方便用戶使用，定義了大量鍵盤快捷鍵，使得操作“一鍵到位”。

2、 高性能的嵌入式工業控制計算機和大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等。

3、 配備有超薄型工業鍵盤和觸控鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。

4、 配備有外接USB接口，可以方便地進行數據存取和軟件維護。

5、 無需外接其它設備即可以完成所有項目的測試，自動顯示、記錄測試數據，完成矢量圖和特性曲線的描繪。

6、 采用高性能D/A轉換器，產生的波形精度高、線性好，并且具備良好的瞬態響應和幅頻特性。在整個測量范圍內都能保證波形精度等指標要求。

7、 可直接輸出交流電壓、交流電流、直流電壓、直流電流，可變幅值、相角、頻率。

8、 功率放大部分采用新型大功率高保真線性功放電路，輸出功率大、紋波干擾小，在輸出電流達到最大時，波形仍能保證不失真、不削峰。

9、 開入量輸入接口能自動適應無源（空接點）、有源，并能自動適應有源輸入的極性，在輸入電壓±250V范圍內能正常工作。

10、可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，可以實時存儲測試數據，顯示矢量圖，打印報表等。

11、采用精心設計的機箱結構，體積小，散熱良好，重量輕，易攜帶，流動試驗方便。

12、儀器具有自我保護功能，采用合理設計的散熱結構，具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
