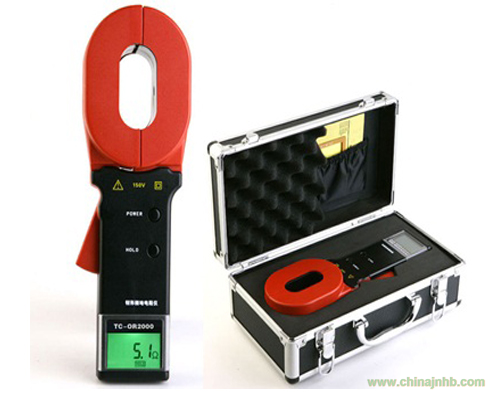

產品簡介
ETCR2000系列鉗形接地電阻測試儀是傳統接地電阻測量技術的重大突破，廣泛應用于電力、電信、氣象、油田、建筑及工業電氣設備的接地電阻測量。
ETCR2000鉗形接地電阻測試儀在測量有回路的接地系統時，不需斷開接地引下線，不需輔助電極，安全快速、使用簡便。
ETCR2000系列鉗形接地電阻測試儀能測量出用傳統方法無法測量的接地故障，能應用于傳統方法無法測量的場合，因為該儀表測量的是接地體電阻和接地引線電阻的綜合值。
ETCR2000鉗形接地電阻測試儀有長鉗口及圓鉗口之分。長鉗口特別適宜于扁鋼接地的場合。
另外，ETCR2000C鉗形接地電阻儀還能測量接地系統的泄漏電流和中性線電流。
產品別稱
單鉗口接地電阻測試儀、鉗型接地電阻測試儀、鉗型接地電阻儀、鉗型接地電阻表、鉗形接地電阻儀、鉗形接地電阻表、接地電阻、接地表、地阻儀、接地電阻儀、接地電阻測量儀、鉗式數字接地電阻測試儀、鉗式接地電阻測試儀
產品特性
1、ETCR2000鉗形接地電阻測試儀適用于各種形狀的接地引線(圓鋼、扁鋼及角鋼)。
2、非接觸式測量接地電阻、安全、快速。
3、不必使用輔助接地棒，不須中斷待測設備之接地。
4、具有雙重保護絕緣。
5、抗干擾性強，測量精確度高。
6、使用5號堿性電池方便用戶。
產品參數
1．系列型號
|
型 號
|
鉗口規格(mm)
|
電阻量程（Ω）
|
電流量程(A)
|
防爆
功能
|
存儲
99組
|
聲光
報警
|
說 明
|
|
圓:Φ32
|
長:32X65
|
0.01-200
|
0.01-1200
|
0-20A
|
|
ETCR2000+
|
|
√
|
|
√
|
|
|
√
|
√
|
基 型
|
|
ETCR2000A+
|
|
√
|
√
|
|
|
|
√
|
√
|
實用型
|
|
ETCR2000B+
|
|
√
|
|
√
|
|
√
|
√
|
√
|
防爆型
|
|
ETCR2000C+
|
|
√
|
|
√
|
√
|
|
√
|
√
|
多功能
|
|
ETCR2100+
|
√
|
|
|
√
|
|
|
√
|
√
|
基 型
|
|
ETCR2100A+
|
√
|
|
√
|
|
|
|
√
|
√
|
實用型
|
|
ETCR2100B+
|
√
|
|
|
√
|
|
√
|
√
|
√
|
防爆型
|
|
ETCR2100C+
|
√
|
|
|
√
|
√
|
|
√
|
√
|
多功能
|
注：“√”表示有此規格。
2．量限及準確度
|
測量模式
|
測量范圍
|
分辨力
|
準確度
|
|
電阻
|
0.010Ω-0.099Ω
|
0.001Ω
|
±（1%＋0.01Ω）
|
|
0.10Ω-0.99Ω
|
0.01Ω
|
±（1%＋0.01Ω）
|
|
1.0Ω-49.9Ω
|
0.1Ω
|
±（1%＋0.1Ω）
|
|
50.0Ω-99.5Ω
|
0.5Ω
|
±（1.5%＋0.5Ω）
|
|
100Ω-199Ω
|
1Ω
|
±（2%＋1Ω）
|
|
200Ω-395Ω
|
5Ω
|
±（5%＋5Ω）
|
|
400-590Ω
|
10Ω
|
±（10%＋10Ω）
|
|
600Ω-880Ω
|
20Ω
|
±（20%＋20Ω）
|
|
900Ω-1200Ω
|
30Ω
|
±（25%＋30Ω）
|
|
*電流
|
0.00mA -9.95mA
|
0.05mA
|
±（2.5%＋1mA）
|
|
10.0mA -99.0mA
|
0.1mA
|
±（2.5%＋5mA）
|
|
100mA -300mA
|
1mA
|
±（2.5%＋10mA）
|
|
0.30A-2.99A
|
0.01A
|
±（2.5%＋0.1A）
|
|
3.0A-9.9A
|
0.1A
|
±（2.5%＋0.3A）
|
|
10.0A-20.0A
|
0.1 A
|
±（2.5%＋0.5A）
|
3、技術規格
|
電阻量程
|
0.01Ω-1200Ω
|
|
*電流量程
|
0.00mA-20.0A
|
|
電阻分辨率
|
0.001Ω
|
|
*電流分辨率
|
0.05mA
|
|
數據存儲
|
99組
|
|
聲光報警
|
“嘟--嘟--嘟--”報警聲，按AL鍵開、關
|
|
報警臨界值設定范圍
|
電阻：1-199Ω； *電流：1-499mA
|
|
電 源
|
6VDC（4節5號堿性干電池）
|
|
工作溫濕度
|
-20℃-55℃；10％RH-90％RH
|
|
液晶顯示器
|
4位LCD數字顯示，長寬47mm×28.5mm
|
|
鉗口尺寸
|
長鉗口65mm×32mm；圓鉗口Φ32mm
|
|
鉗口張開尺寸
|
長鉗口28mm;圓鉗口32mm
|
|
鉗表質量
|
長鉗口1160g;圓鉗口1120g(含電池)
|
|
鉗表尺寸
|
長鉗口：長寬厚285mm×85mm×56mm
圓鉗口：長寬厚260mm×90mm×66mm
|
|
防爆標志
|
Exia Ⅱ BT3
|
|
保護等級
|
雙重絕緣
|
|
結構特點
|
鉗形CT
|
|
換 檔
|
全自動換檔
|
|
外部磁場、電場
|
＜40A/m；＜1V/m
|
|
單次測量時間
|
0.5秒
|
|
電阻測量頻率
|
＞1KHz
|
|
*被測電流頻率
|
50/60Hz自動
|
