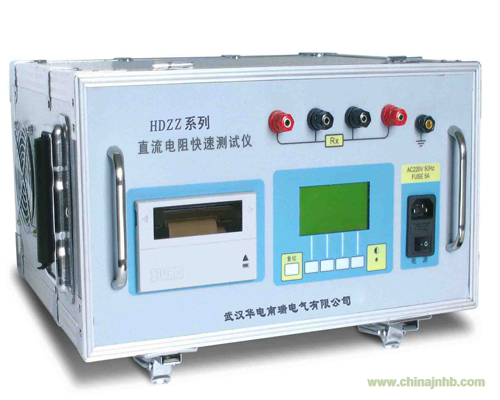

HDZZ-20A變壓器繞組直流電阻快速測試儀
產品簡介
HDZZ-20A變壓器繞組直流電阻快速測試儀是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。在通常情況下，用傳統的方法(電橋法和壓降法)測量變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。為了改變這種狀況，縮短測量時間以及減輕測試人員的工作負擔，本公司開發了直流電阻快速測試儀(以下簡稱直阻儀)。是測量變壓器繞組以及大功率電感設備直流電阻的理想設備。
技術參數
|
項目
|
技術指標及參數
|
備注
|
|
測試電流
|
1A 5A 10A 20A
|
|
|
測量范圍
|
1A：
5A：
10A：
20A：
|
10mΩ~20Ω
1mΩ~4Ω
1mΩ~2Ω
1mΩ~1Ω
|
|
|
測量準確度
|
±0.2%（滿量程）±2個字
|
|
|
數據存儲
|
255個
|
|
|
顯示
|
液晶顯示器
|
電阻顯示為4 1/2位
|
|
最大分辨率
|
0.1μΩ
|
|
|
電源
|
AC 220V±22V，50Hz±2 Hz
|
保險管5A
|
|
最大功耗
|
500W
|
測試電流為10A時
|
|
工作環境
|
環境溫度:0°～40°相對濕度:≤80%
|
|
|
體積
|
200╳400╳280(mm)
|
|
|
重量
|
10kg
|
帶配件
|
產品特性
1、體積小巧、重量輕；
2、全中文菜單操作，操作簡單方便；
3、測量速度快，數據精確穩定；
4、該直流電阻快速測試儀具有自動放電和放電指示功能，減少誤操作，保證設備及人員安全；
5、自帶面板式微型打印機，可漢化打印測量結果。
