產品概述

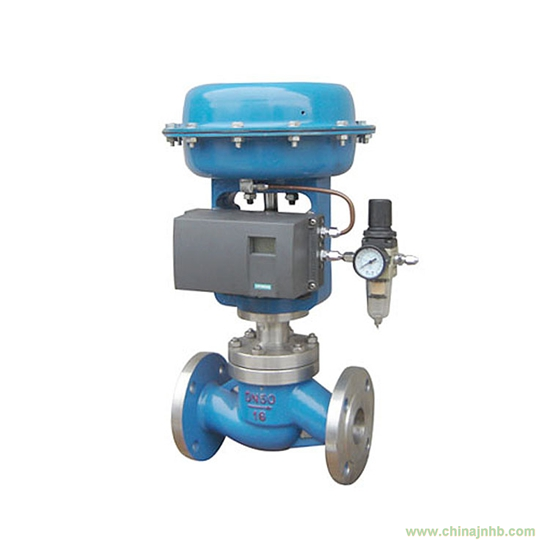

HTS單座調節閥閥芯采用上導向結構，閥結構緊湊,有呈S流線型的通道,使其壓降損失小，流量大，可調范圍廣，流量特性精度高，閥芯導向面積大，抗振性好。調節閥配用多彈簧氣動薄膜執行機構，其結構緊湊，輸出力大。調節閥的泄漏量符合ANSI B16.104標準。產品符合GB/T4213-92或IEC534-2標準。
閥體
閥體型式
|
直通單座鑄造球形閥
|
|
公稱通徑DN（mm）
|
20、25、40、50、65、80、100、150、200mm
|
|
公稱壓力
|
ANSI 125、150、300、600、JIS 10、20、30、40K、PN1.6、4.0、6.4MPa
|
|
連接型式
|
法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型；焊接連接：嵌接焊SW
|
|
法蘭標準
|
JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124、JB/T79-94等
|
|
材料
|
鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG0Cr18Ni12Mo2Ti）等
|
|
壓蓋型式
|
螺栓壓緊式：填料
|
|
填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
|
|
上閥蓋型式
|
常溫型（P）
|
-17～+230℃
|
|
伸長Ⅰ型（E1）
|
-45～-17℃、+230～+566℃
|
|
伸長Ⅱ型（E2I）
|
-100～-45℃
|
|
伸長Ⅱ型（E2W）
|
-196～-100℃
|
|
注：
|
工作溫度不準超過各種材料的允許范圍。
|
閥內組件
|
閥芯型式
|
上導向單座柱塞型閥芯
|
|
高容量流量特性
|
金屬閥座
|
等百分比特性（%）和線性特性（L），參考流量特性曲線圖
|
|
軟閥座
|
等百分比特性（%）和線性特性（L），參考流量特性曲線圖
|
|
高精度流量特性
|
金屬閥座
|
等百分比特性（%）和線性特性（L），參考流量特性曲線圖
|
|
軟閥座
|
等百分比特性（%）和線性特性（L），參考流量特性曲線圖
|
|
材料
|
不銹鋼（1Cr18Ni9T（304）i、1Cr18Ni12Mo2T（316）i、17-4PH、9Cr18、316L）
或不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金
|
|
注：
|
關于聚四氟乙烯閥座的工作溫度和壓差，參考流量特性曲線圖
|
執行機構
|
型式
|
LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸動活塞執行機構、LVP雙作用氣缸活塞執行機構
|
|
膜片材料
|
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
|
|
彈簧范圍
|
20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）
|
|
供氣壓力
|
140～400kPa（LHA型）、140～280kPa（LVA5型）、400～500kPa（LVA6型）、300～500kPa（LVP型）
|
|
氣源接口
|
Rc1/4"
|
|
環境溫度
|
-30～+70℃
|
|
閥作用型式
|
用正作用或反作用執行機構實現閥的氣-關式或氣-開式
|
配用附件：電-氣閥門定位器、空氣過濾減壓器、保位閥、行程開關、閥位變送器、電磁閥、手輪操作機構等
性能
|
泄漏量
|
金屬閥座
|
小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級
|
|
軟閥座
|
小于閥額定容量的10-7，符合ANSI B16.104-1976VI級
|
|
回差
|
帶定位器
|
小于全行程的1%，
|
|
不帶定位器
|
小于全行程的3%（LHA1型小于全行程的5%）
|
|
基本誤差
|
帶定位器
|
小于全行程的±1%
|
注：采用標準的V型聚四氟乙烯填料
|
|
不帶定位器
|
小于全行程的±5%
|
|
可調范圍
|
50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
|
