產品概述

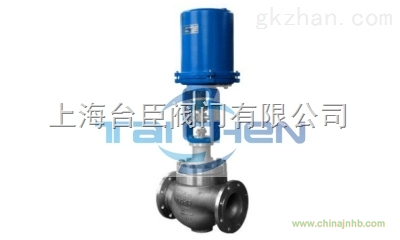

ZDLM電動套筒壓力調節閥，是由直行程全電子式電動執行機構和直通低流阻平衡型套筒閥組成。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確，直接接受調節儀表輸入的（4-20mA DC 0-10mA DC或1-5V DC）等控制信號及單相電源即可控制運轉，實現對工藝管路流體介質的自動調節控制，廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。是符合IEC標準的新一代通用調節閥產品。
主要技術參數
公稱通徑mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
閥座直徑mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量
系數Kv
|
直線
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1100
|
1760
|
|
等百分比
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
額定行程L（mm）
|
10
|
16
|
25
|
40
|
60
|
100
|
|
執行器型號
|
3810L
|
381LS-8
|
381LS-20
|
381LS-30
|
381LS-50
|
381LS-65
|
381LS-99
|
|
PSL
|
PSL201
|
PSL202
|
PSL204
|
PSL208
|
PSL312
|
PSL325
|
|
|
防爆型
|
381LX-20
|
381LX-30
|
381LX-50
|
381LX-65
|
381LX-99
|
|
電源電壓
|
AC220V 50Hz
|
|
信號范圍
|
4～20mA DC 0～10mA DC或1～5V DC 0～10V DC
|
|
作用模式
|
電開式（K）型、電閉式（B）型
|
|
故障狀態時
|
全開、全關、自鎖保位
|
|
流量特性
|
直線、等百分比
|
|
允許泄漏量（L/h）
|
單密封符合IV級 小于閥的額定容量×10-4
雙密封符合Ⅲ級 小于閥的額定容量×10-3
|
|
固有可調比R
|
50:1
|
|
公稱壓力PN(MPa)
|
1.6 2.5 4.0 6.4
|
產品應用規范
設計制造：JB/T7387、IEC60534
法蘭尺寸：JB/T79-94 、HG20592、ANSI B16.5、JIS B2212~2214
結構長度：GB/T12221、ANSI B16.10、JIS B2002
結構特點
1．電動套筒壓力調節閥是自動化控制系統中儀表的執行單元，以AC220V電源電壓作動力，接受來自DCS、PLC系統或調節儀表、操作器等輸入的（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉，采有機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單、調節精度高，以直行程輸出的推力改變閥門開度位移，達到對流體介質的工藝參數精確調節控制
2．電動套筒壓力調節閥按作用模式可分；正作用：電閉式-常開型（當電信號增大時閥位向下位移），《B型》
反作用：電開式-常閉型（當電信號增大時閥位向上位移），《K型》
3．電動套筒壓力調節閥為直通套筒鑄造球形閥，采用了平衡型閥芯，不平衡力小，操作穩定適用于閥前閥后壓差大且泄漏稍大的工作場合。
4．直通低流阻套筒閥閥芯采用了壓力平衡式閥芯，（雙密封面或單密封面）結構，閥芯為圓柱型，經過精密加工開出一定特性的窗孔，由套筒的內圓導向和頂導向，因而閥桿上不平衡力很小、操作穩定、性能好，是一種力平衡型的壓力調節閥。適用于閥前后兩端壓差較高的場合，由于閥芯有套筒的側面導向，受渦流沖擊所產生的振動被減弱，故具有噪音低、空化閃蒸作用小、使用壽命長等優點。但閥座泄漏率較單座閥稍大。
5．通過改變閥芯形狀的設計；不同的閥芯窗孔形狀會得到不同流量特性值：等百分比（對數）性、直線性。
本系列產品廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。
有標準型、波紋管密封型、夾套保溫型等品種。產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN25~300mm；適用流體溫度有-100~+500℃；按溫度高低配用不同閥蓋可分常溫型、高溫型和低溫型。
